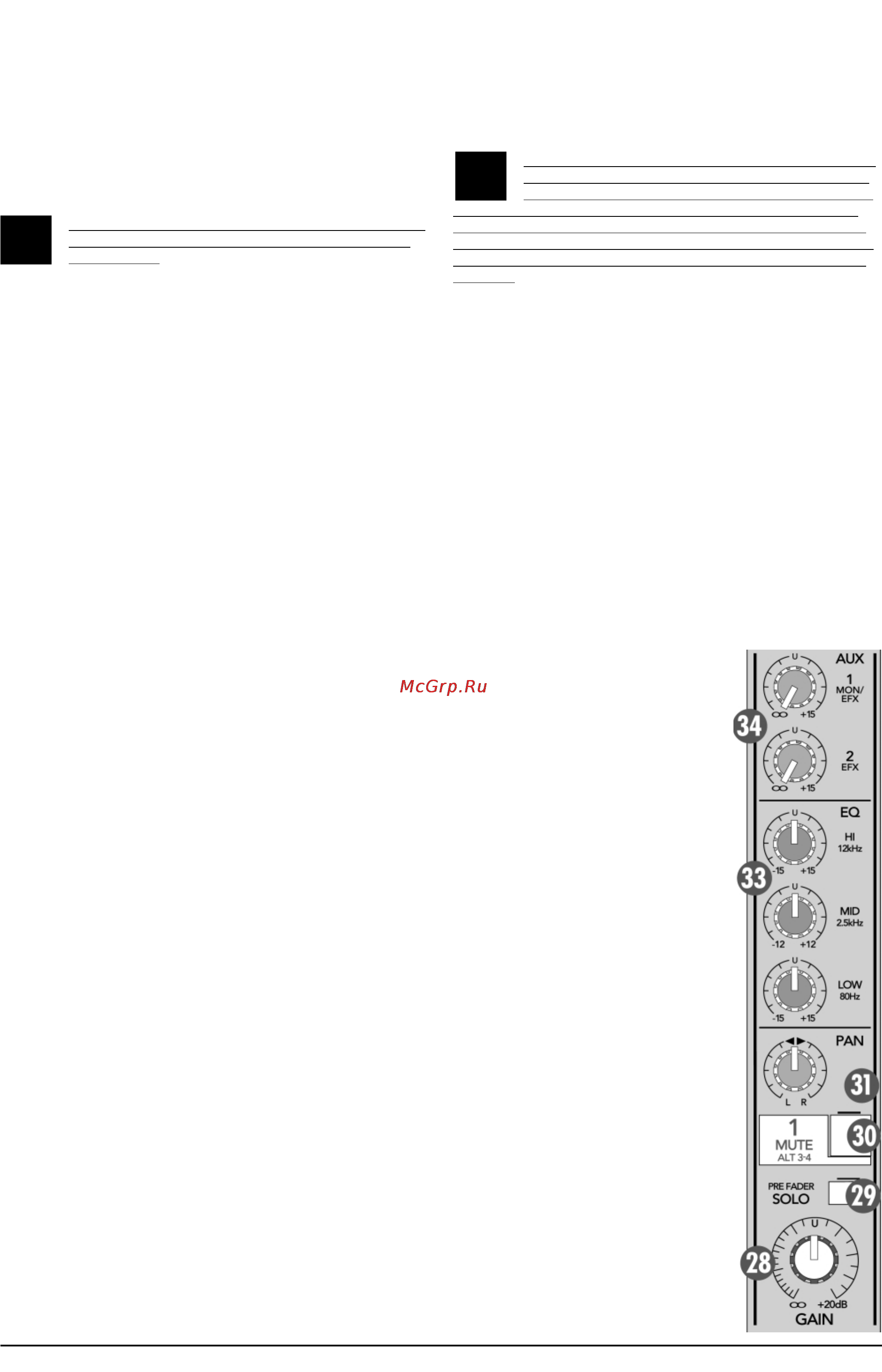

21 AUX SEND 1 и 2 дополнитель ные посылы Выполненные на 1 4 разъемах сбалансированные выходы AUX SEND 1 и 2 способны передавать сигнал уровня 22 dBu на 600омную сбалансированную или несбалансированную нагрузку О том как направить сигнал на эти выходы описано в 34 Распайка разъема описана в 16 22 Питание Пульт подключается к сети стандартным 3 контактным кабелем IEC Внимание отсоединение земляного контакта может иметь серьезные последствия Пожалуйста не де лайте этого 23 Предохранители При перегорании предохранителя отсоедините сетевой шнур и вытащите колодку с предохранителями Она расположена под сетевым разъемом Замените перегоревший предохранитель 250 мА SLO BLO 5 х 20 мм если микшер 1202 VLZ PRO рассчи тан на питание от сети с напряжением 220 В 240 В 24 Переключатель POWER пита ние Переключатель POWER расположен на тыльной панели микше ра Конструкция пульта настолько надежна что Вы можете не выключать питание 24 часа в сутки При работе правый верх ний угол 1202 VLZ PRO слегка нагревается Беспокоиться не стоит это штатная ситуация возможность часто используется для предварительного про слушивания каналов перед введением их в общий микс В ре жим соло можно одновременно включать любое количество ка налов Давнная функция является основой процедуры регулировки уровня см 1 Кнопка SOLO имеет более высокий приоритет по сравнению с установками произведенными в секции SOURCE см 38 Внимание в схеме канала кнопка PRE FADER SOLO расположена до регулятора GAIN уровень канала Таким образом если регулятор уровня канала уста новлен левее отметки U и нажата кнопка SOLO то уровень сигнала на выходах CONTROL ROOM PHONES а также на ин дикаторе возрастет Это происходит в силу того что в режиме SOLO сигнал передается с коэффициентом усиления равным единице 30 MUTE ALT 3 4 Данная шина выполняет две функции мьютирование часто ис пользуется при микшировании и живой работе и маршрутиза ция используется при работе с многодорожечными магнито фонами и живом исполнении при которой шина выполняет роль дополнительной стереошины Бифункциональность шины MUTE ALT 3 4 отличительная черта микшеров фирмы Mackie При нажатии на кнопку MUTE ALT 3 4 выход канала направля ется на шину ALT 3 4 имеющую расположенные на тыльной па нели выходы ALT OUTPUT L R Эти выходы можно коммутиро вать с любым оборудованием Все восемь линеек пульта выглядят практически одинаково и имеют сходные органы управления Единственным отличием первых четырех является то что к ним возможно подключать либо микрофоны либо монофонические инструменты и они имеют более широкие возможности по регулировке входной чувствительности Правые четыре линейки предназначены для подключения либо стереофонических либо монофонических источников сигнала линейного уровня Каждая из стереофони ческих линеек состоит из двух схем с совмещенными органами управления Это позволяет сохранять стереоизображение не искаженным При микшировании удобно использовать подгруппы сово купность каналов уровень которых управляется одним регуля тором Для этого необходимо на каналах которые должны вой ти в подгруппу нажать кнопки MUTE ALT 3 4 Затем в секции SOURCE в качестве источника выбирается шина ALT 3 4 Таким образом уровень сигнала сформированной подгруппы регули руется на выходах CONTROL ROOM и PHONES одним потенци ометром Для включения подгруппы в общий микс достаточно нажать на кноп ку ASSIGN ТО MAIN MIX расположенную в секции SOURCE см 42 Сформиро вать подгруппу можно и другим спосо бом Выходы ALT OUTPUT L и R коммути руются со входом стереофонического канала При этом необходимо следить за тем чтобы на стерео канале кнопка MUTE ALT 3 4 была отжата В противном случае возникнет обратная связь и сис тема самовозбудится Если необходимо использовать этот переключатель только для мьютирования необходимо следить за тем чтобы не использовались выходы ALT 3 4 и была отжата кнопка ALT 3 4 в секции SOURCE 27 Маркировка U 31 PAN панорама Практически все регуляторы уровней микшеров фирмы Mackie имеют отметку U Если тот или иной регулятор установлен на эту отметку то при прохождении сигнала через схему данного регулятора его уровень не изменяется коэффициент усиле ния равен единице Кроме того все регуляторы уровней от градуированы в децибелах С помощью потенциометра TRIM см процедуру регулировки уровня сигнала 1 можно добить ся того что регулятор уровня канала GAIN будет находиться в центральном положении напротив маркировки U Это гаран тирует оптимальный уровень прохождения сигнала через мик шер Регулятор панорамы PAN определяет ко личество сигнала поступающего с кана ла на правый и левый выходы Если регу лятор повернут до упора влево то в за висимости от положения переключателя ALT 3 4 сигнал будет поступать только на шину MAIN OUT L шина 1 или ALT OUT PUT L шина 3 Если регулятор повернут до упора вправо то сигнал будет посту пать только на шину MAIN OUT R шина 2 или ALT OUTPUT R шина 4 28 GAIN уровень канала 32 Постоянная гром кость 25 Переключатель PHANTOM фантомное питание Переключатель PHANTOM служит для включения отключения фантомного питания необходимого для работы конденсатор ных микрофонов см 4 и 5 Включение отключение фантомно го питания происходит с некоторой задержкой 26 Описание линейки пульта Потенциометры GAIN управляют уровнем сигнала каналов усиление от до 20 дБ 29 PRE FADER SOLO Эти переключатели позволяют прослушивать сигнал через на ушники или мониторные выходы в то время как на шинах MAIN MIX общий микс и ALT 3 4 сигнал будет отсутствовать Эта 10 Регуляторы панорамы PAN пульта 1202VLZ PRO сконструированы по принципу постоянной громкости Это означает что при вращении этого потенциометра общая громкость остается неизменной Mackie 1202 VLZ PRO Руководство пользователя
