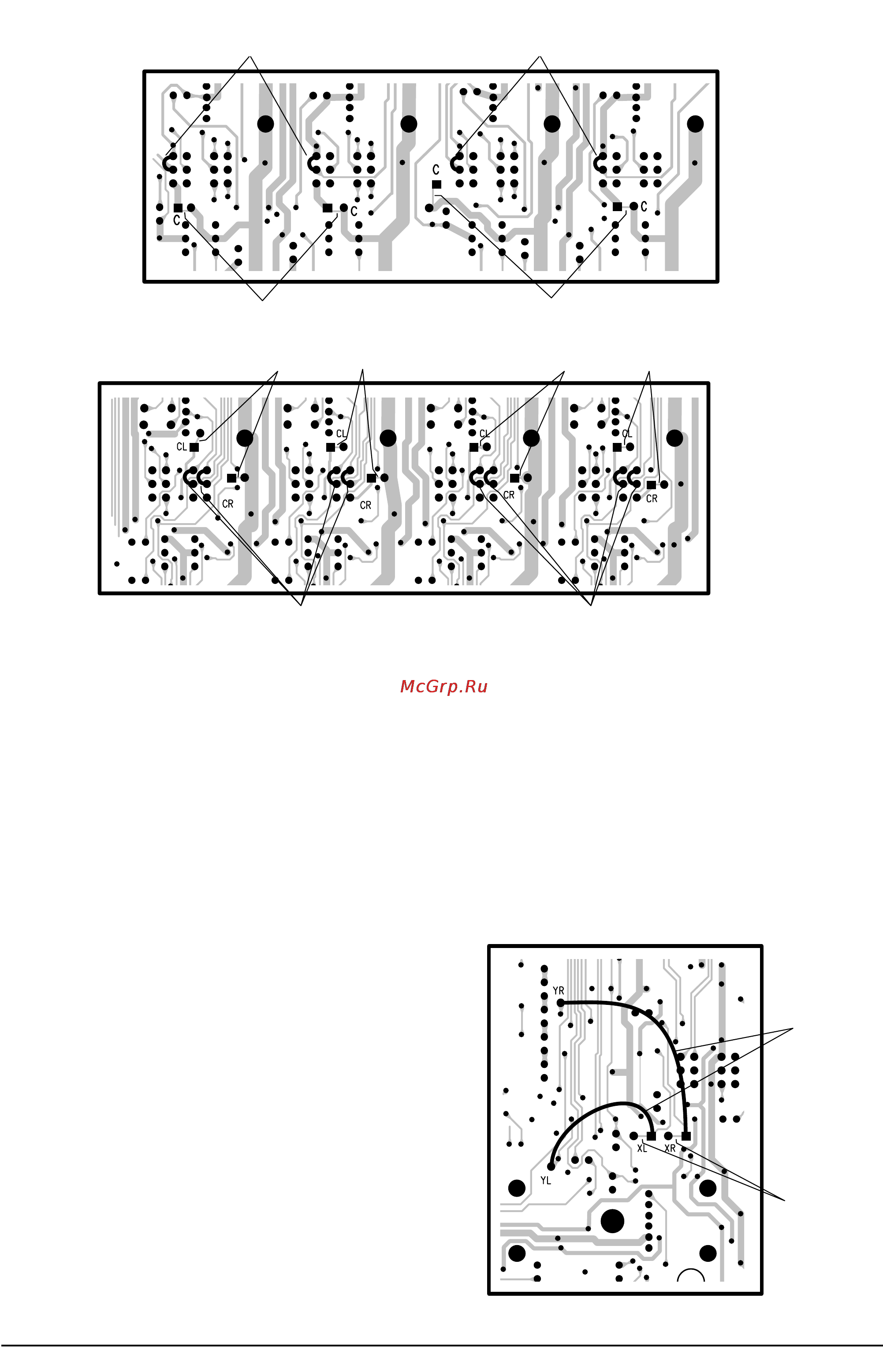

Каналы 1 4 Разрывы Kæ æ 512 Разрывы Перемычки Перемычки Пре тъютная модификация 3 Удалите расположенные по углам винты и снимите нижнюю панель 4 Острым лезвием перережьте проводник в точке А каналы 1 4 точках AU и AR каналы 5 12 Будьте осторож ны необходимо перерезать проводник по всей ширине ни в коем случае не задевая соседние 5 Соедините перемычками точку В с А каналы 1 4 а также точки BU с AU и BR с AR каналы 5 12 6 Установите нижнюю панель на место 2 Пре мьютная модификация В данной модификации на дополнительные посылы AUX SEND 1 в режиме post и AUX SEND 2 сигнал передается независимо от положения переключателя MUTE ALT 3 4 пост фейдерный сигнал снимается после регулятора GAIN Для переделки все го микшера необходимо модифицировать все каналы Рабо чая область расположена на плате под кнопками MUTE ALT 34 3 Модификация точки отбора общего микса в секции SOURCE В данной модификации отбор сигнала общего микса MAIN MIX для секции SOURCE происходит до регулятора уровня MAIN MIX Такая конфигурация часто используется при живой работе когда оператору необходимо регулировать общий уро вень портальной системы не изменяя громкости сигнала в на ушниках Рабочая область расположена на плате под регулято ром уровня MAIN MIX 1 Отключите от пульта все кабели 2 Расположите микшер лицевой панелью вниз на сухой чис той поверхности 3 Удалите расположенные по углам винты и снимите нижнюю панель 1 Отключите от пульта все кабели 2 Расположите микшер лицевой панелью вниз на сухой чис той поверхности 3 Удалите расположенные по углам винты и снимите нижнюю панель 4 Острым лезвием перережьте проводник в точке С каналы 1 4 точках CU и CR каналы 5 12 Будьте осторож ны необходимо перерезать проводник по всей ширине ни в коем случае не задевая соседние 5 Найдите 12 контактов расположенных на плате под кнопка ми MUTE ALT 3 4 6 Установите перемычки как показано на рисунках Точки ус тановки перемычек не промаркированы поэтому выполняя эту процедуру будьте предельно внимательны 7 Установите нижнюю панель на место 14 Mackie 1202 VLZ PRO Руководство пользователя
