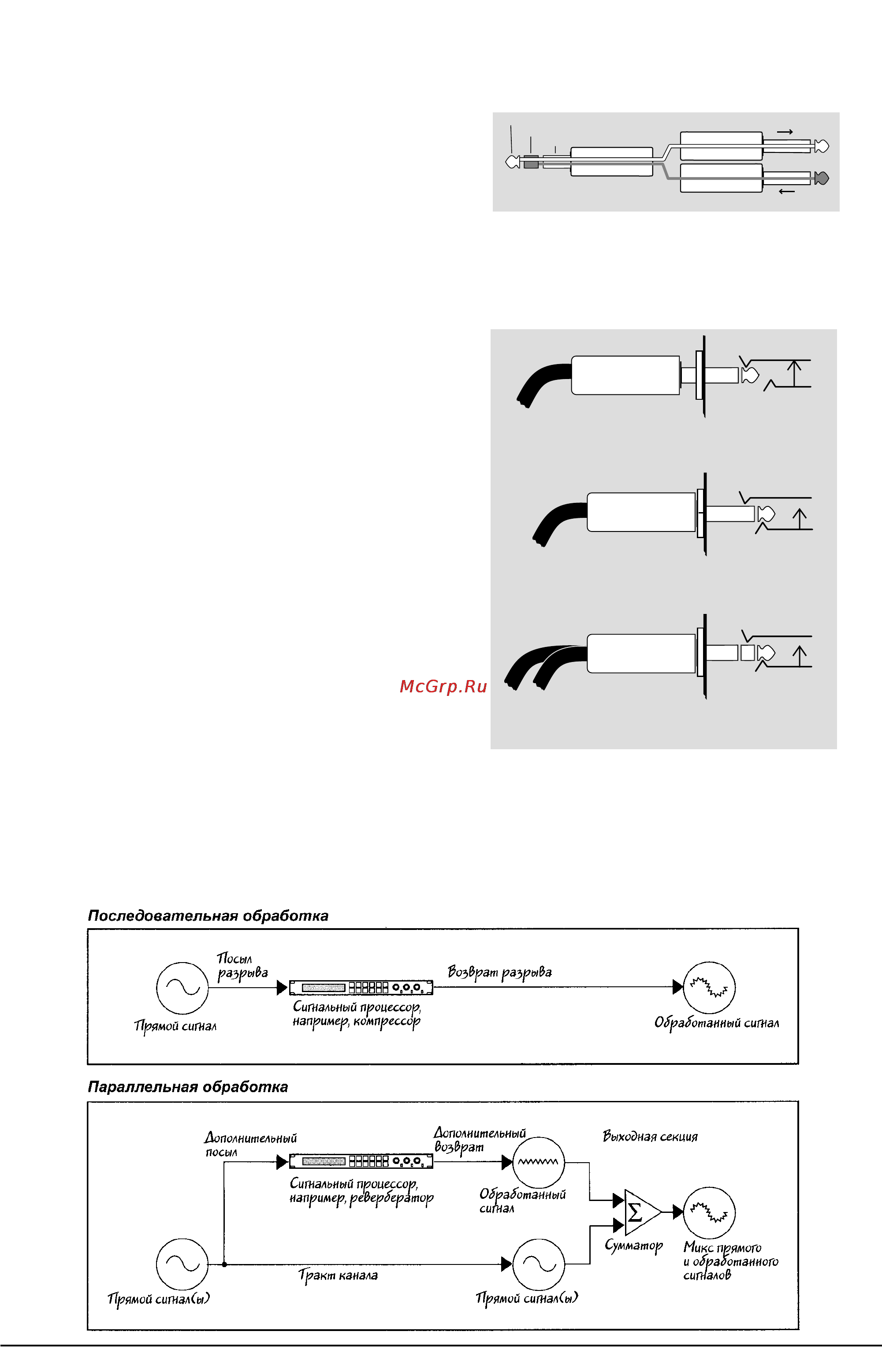

мутировать источник стереофонического сигнала с 5 и 6 кана лами 1202 VLZ PRO соедините левый выход источника сигнала с пятым каналом а правый с шестым При коммутации пульта с источником монофонического сигна ла коммутируйте только входы LEFT MONO т е входы с не четными номерами а входы с четными номерами оставляйте незадействованными Тогда на оба канала будет подаваться одинаковый сигнал В этом случае говорится что левый вход нормализован по отношению к правому см 49 Распайка кабеля разрыва Наконечник Посыл выход на прибор обработки Кольцо Возврат входной сигнал с прибора обработ ки Корпус Общая земля соединяет экран и все три кор пуса 10 Параллельная и последователь ная обработка эффектами На последовательный эффект подается полностью весь сиг нал В результате имеется только обработанный сигнал В ка честве последовательных эффектов используются компрессоры лимитеры графические эквалайзеры и др Последователь ную обработку можно включать до или после микшера а также в расположенные на тыльной панели разъемы разрывов CHANNEL INSERT При параллельной обработке на эффект направляется только часть прямого сигнала разъемы дополнительных посылов AUX SEND Обработанный сигнал возвращается в пульт разъемы дополнительных возвратов STEREO AUX RETURN Затем пря мой и обработанный сигналы микшируются С помощью одно го и того же параллельного эффекта можно обрабатывать не сколько различных каналов В качестве параллельной обработ ки часто используют ревербератор задержку и т д см при веденные ниже рисунки Разъемы разрывов можно использовать не только для комму тации с внешними приборами обработки звука но и в качестве прямых выходов direct output расположенных после регуля торов TRIM и LOW CUT но перед регуляторами эквалайзера EQ Ниже будут приведены различные схемы коммутации разъ емов разрывов CHANNEL INSERT До первого щелчка 11 CHANNEL INSERT разрыв кана ла каналы 1 4 Разъемы разрывов пульта 1202 VLZ PRO расположены на тыль ной панели Они служат для подключения последовательных эффектов таких как компрессоры эквалайзеры деэссеры фильтры и др см 10 Поскольку большинство пользователей применяет небольшое количество приборов этого типа то разъемы разрывов имеются только в первых четырех каналах При необходимости обработать последовательным эффектом сигналы каналов с 5 по 12 достаточно включить соответствую щий сигнальный процессор в аудиотракт перед входом канала Разъемы разрывов CHANNEL INSERT расположены в звуко вом тракте после регуляторов входной чувствительности TRIM и низкочастотного обрезного фильтра LOW CUT и пе ред регуляторами эквалайзера EQ и выходного уровня канала GAIN Низкоимпедансный 120 Ом контакт посыла наконеч ник используется для подключения приборов линейного уровня высокоимпедансный 2 5 кОм контакт возврата коль цо для коммутации с приборами практически любого типа До второго щелчка Для подключения эффектов 12 AUX RETURNS дополнительные возвраты Эти разъемы используются для коммутации либо с выходами приборов параллельной обработки либо с дополнительными источниками аудиосигнала Это сбалансированные входы ана логичные стереофоническим LINE IN см 9 но только без эк Последоеательная обработка Параллельная обработка 8 Mackie 1202 VLZ PRO Руководство пользователя
