Yamaha TF1 [10/36] Подключение
![Yamaha TF1 [10/36] Подключение](/views2/1829426/page10/bga.png)

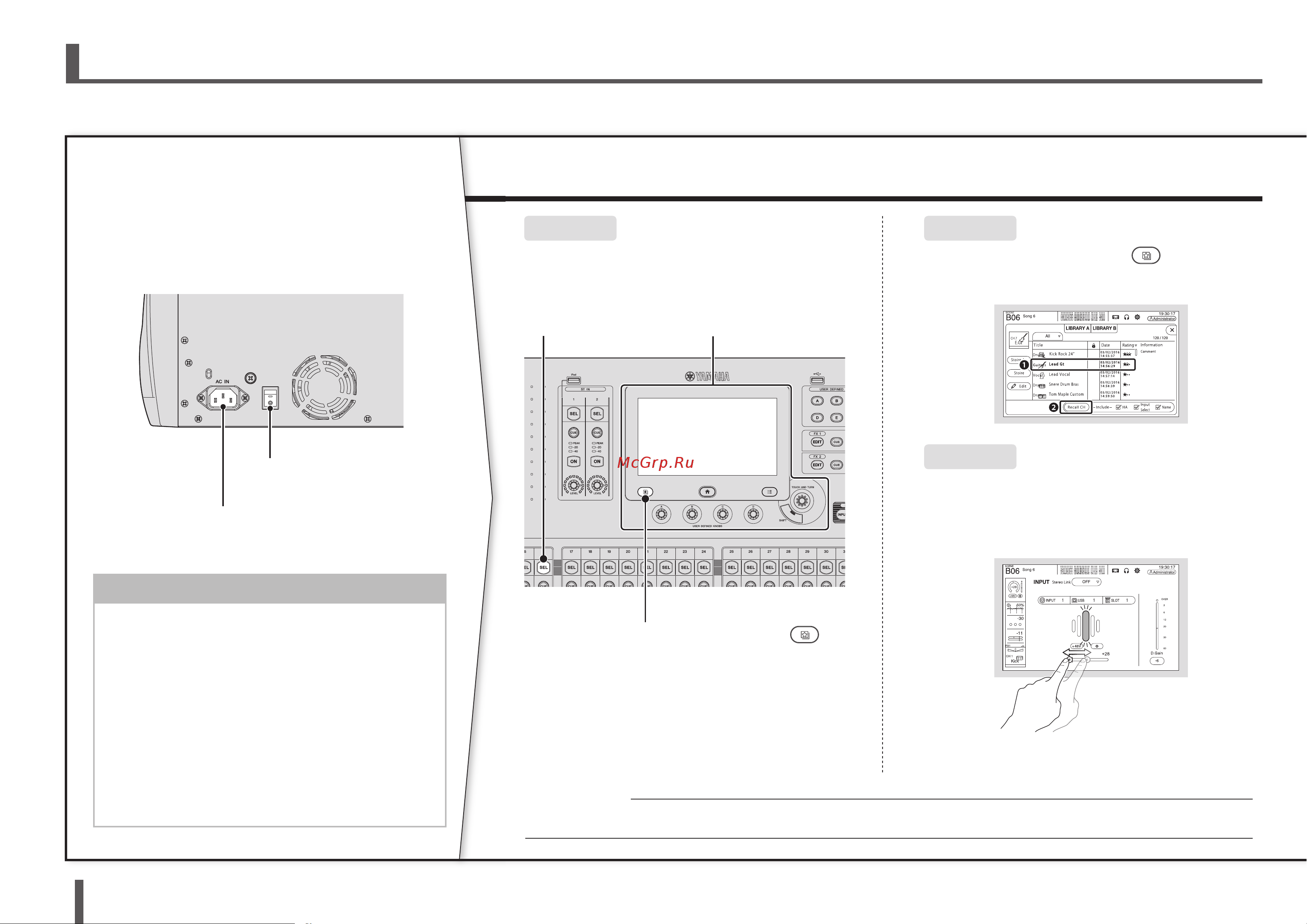

10
Серия TF Краткое руководство
4. Обзор рабочего процесса
В этом разделе приводится краткий обзор действий для начала микширования с помощью установок Preset.
1
Подключение
Подключите инструменты и микрофоны.
Подключите выходные устройства, такие как
динамики со встроенным усилителем.
Подключите прилагаемый шнур питания к разъему AC
IN.
После завершения подключений включите питание.
УВ ЕДОМЛЕНИЕ
• Этот продукт регулярно сохраняет состояние
его рабочего пространства, чтобы вернуться
к предыдущему состоянию при включении.
Чтобы обеспечить надлежащее сохранение
состояния, подождите не менее 10 секунд
после выполнения последней операции,
прежде чем выключать продукт.
• После выключения питания устройства
подождите не менее 6 секунд перед
повторным включением питания. Быстрое
последовательное включение и выключение
устройства может привести к его
неисправности.
Разъем AC IN
Переключатель питания
2
Использование установок Preset для настройки каждого канала
Шаг1
Чтобы выбрать канал, нажмите клавишу
[SEL].
Шаг2
Нажмите клавишу Library ( ) для
получения доступа к экрану Library и
загрузки установки Preset.
Шаг3
Отрегулируйте параметры канала.
Отрегулируйте входное усиление, эквалайзер, компрессор и
шлюз. Это можно сделать на экране OVERVIEW и отдельных
экранах конфигурации (стр. 18).
> Повторите шаги 1–3 для настройки
каждого канала.
Клавиша [SEL]
Секция «Дисплей»
Клавиша Library (библиотеки) (
)
Регулировка входного
усиления (экран INPUT)
ПРИМЕЧАНИЕ
Можно настроить каналы без использования установок Preset. Подробнее о доступных функциях и параметрах см. в справочном
руководстве.
