21
Серия TF Краткое руководство

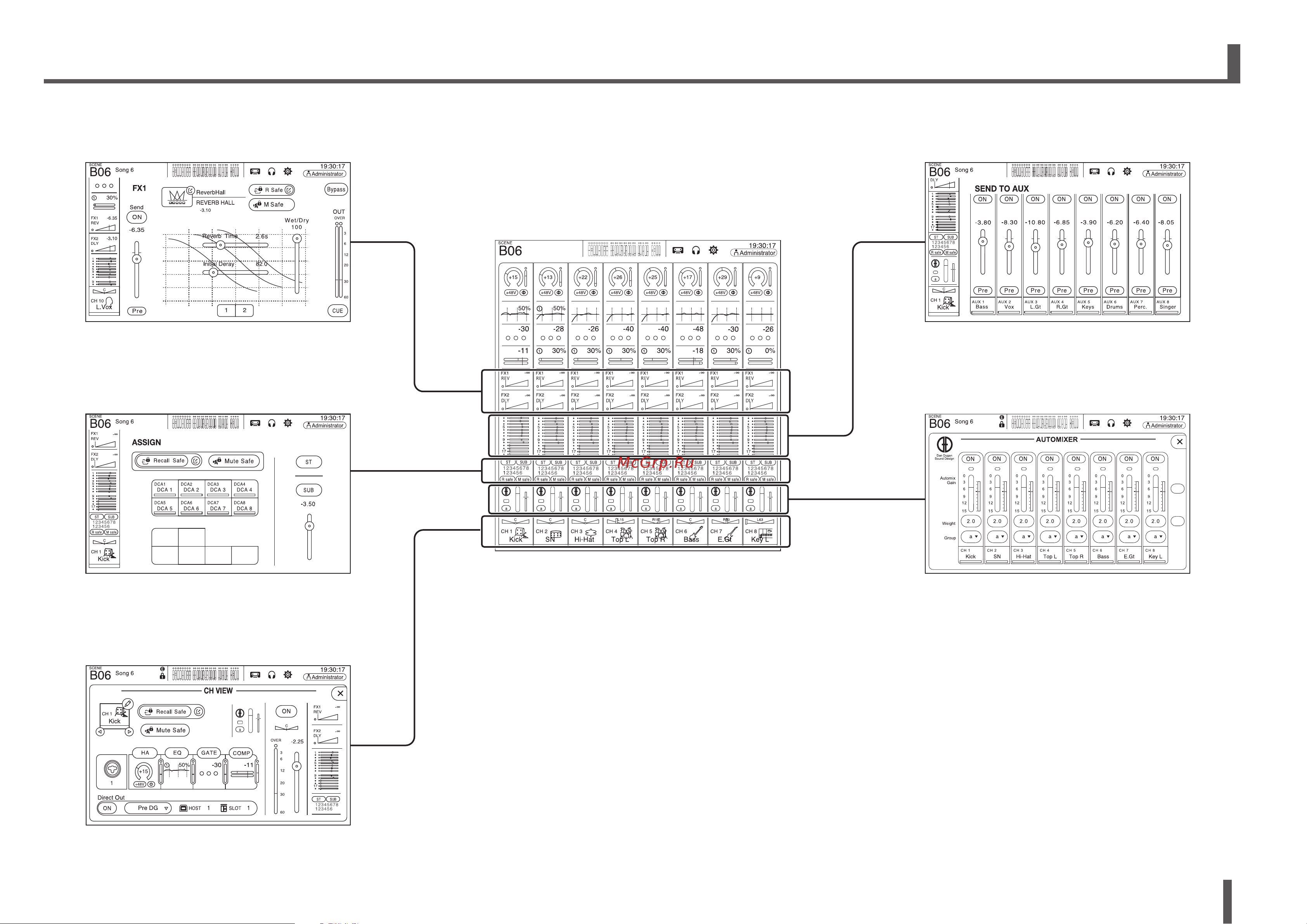

Отображение экранов конфигурации
Initial Data
Level
Group
Bypass
a
Group
Bypass
b
DCA
Mute
MUTE1
INPUT
MUTE2
MUTE3 MUTE4 MUTE5 MUTE6
FX
FX1/FX2
Используется для выбора эффектов и
редактирования их параметров.
SEND TO AUX
Позволяет установить уровни передачи
шины AUX каждого канала.
ASSIGN
Позволяет включить или выключить функцию
Recall Safe и Mute Safe, назначить канал DCA и
отрегулировать уровень передачи шины SUB.
CH VIEW
Предоставляет общий обзор настроек канала.
Можно отрегулировать настройки на этом экране, или
перейти к специальному экрану для каждой настройки.
Секция OVERVIEW CH STRIP
Предоставляет общий обзор микшера.
С этого экрана можно перейти на другие.
AUTOMIXER
Устанавливает AUTOMIXER, который
может применяться для CH1–CH8.
