17
Серия TF Краткое руководство

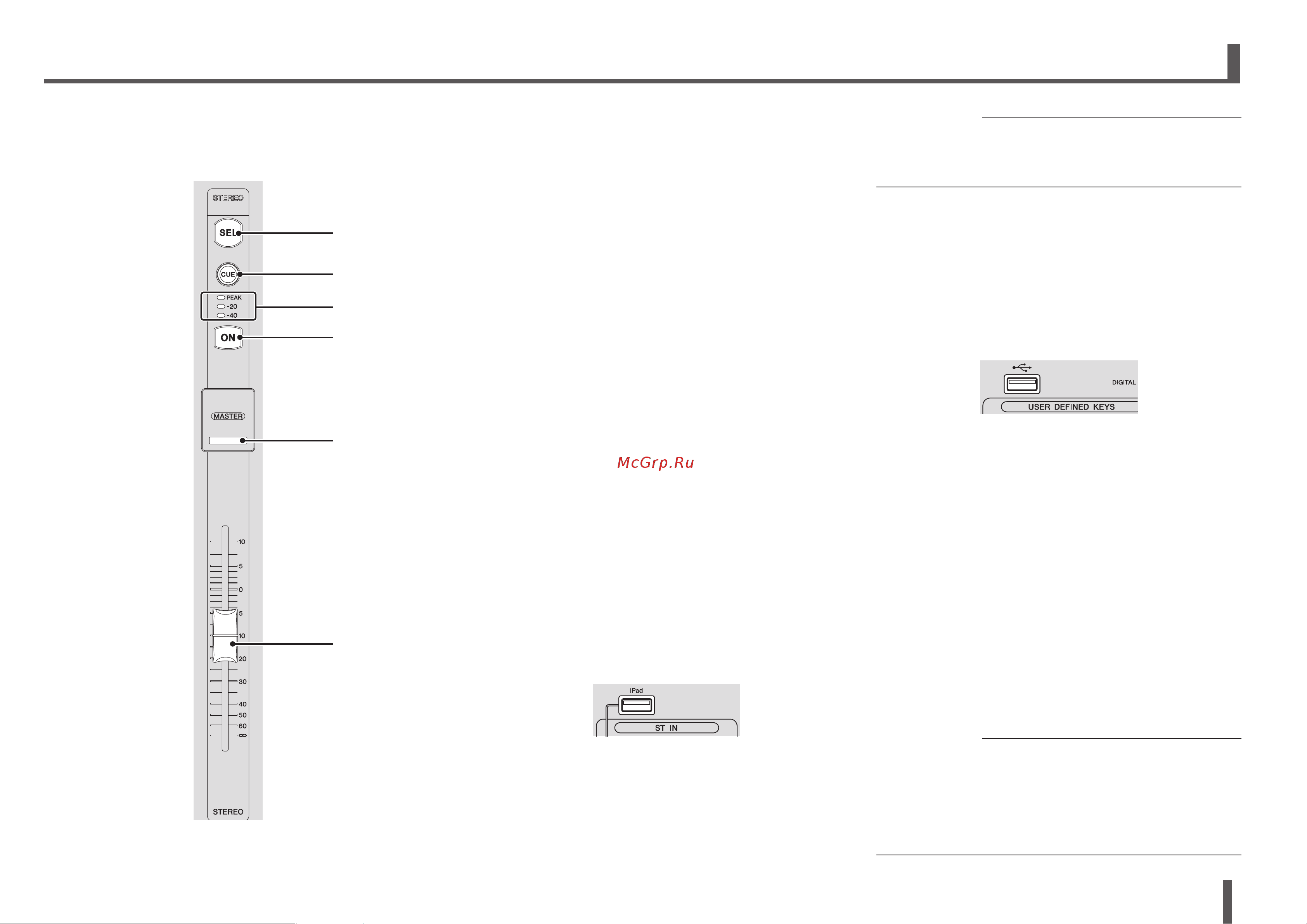

Элементы управления и функции
6-12 Секция STEREO/MASTER
Позволяет управлять основными параметрами канала
STEREO.
①
②
④
⑤
⑥
③
1 Клавиша [SEL]
Используется для выбора канала STEREO, которым
нужно управлять. Можно нажать клавишу [SEL] для
переключения между управлением левым и правым
каналами стереопары.
2 Клавиша [CUE]
Используется в качестве клавиши мониторинга при помощи
функции CUE для соответствующего канала STEREO. При
включении функции CUE клавиша загорается.
3 Светодиодные индикаторы уровня
Указывает уровень аудиосигнала канала STEREO. В режиме
SENDS ON FADER: указывает уровень аудиосигнала шины,
выбранной клавишей SENDS ON FADER.
4 Клавиша [ON]
Включает и выключает канал STEREO. При включении
канала клавиша загорается. В режиме SENDS ON
FADER клавиша [ON] включает и выключает шину,
выбранную клавишей SENDS ON FADER.
5 Светодиодный индикатор [MASTER]
Загорается при включении режима SENDS ON FADER.
В режиме SENDS ON FADER вся секция становится
главной секцией для выбранной шины.
6 Фейдер
Регулирует уровень выходного сигнала канала
STEREO.
В режиме SENDS ON FADER
фейдер
регулирует уровень сигнала, который передается на
шину, выбранную клавишей SENDS ON FADER.
6-13 Разъем iPad
Позволяет подключить устройство с ОС iOS или
накопитель USB.
Чтобы подключить устройство с ОС iOS, используйте
специальный кабель, прилагаемый к устройству.
Этот разъем позволяет использовать аудиофайлы на
устройстве с ОС iOS в качестве фоновой музыки.
При подключении накопителя USB можно использовать
устройство для воспроизведения аудиофайлов или
непосредственной записи выходного сигнала микшера и
его сохранения как аудиофайла (формат: WAV).
ПРИМЕЧАНИЕ
При использовании накопителя USB для записи используйте
жесткий диск или другое высокоскоростное устройство.
(Правильная работа запоминающих устройств USB не
гарантируется.)
Сведения о совместимых устройствах с ОС iOS см. на
веб-сайте профессиональных аудиоустройств Yamaha.
http://www.yamahaproaudio.com/
6-14 Разъем USB
Используется для подключения запоминающих
устройств USB.
Можно подключить запоминающее устройство USB для
считывания данных с него или записи данных на него.
Поддерживаемые форматы для запоминающих
устройств USB
Поддерживаются устройства, отформатированные с
помощью файловой системы FAT32.
Предотвращение случайного стирания
Некоторые запоминающие устройства USB
поддерживают функцию защиты от записи, которая
предотвращает случайное стирание данных. В случае
сохранения важных данных на запоминающем
устройстве USB рекомендуется использовать функцию
защиты от записи устройства для защиты данных от
стирания. И наоборот, прежде чем пытаться сохранить
данные на устройстве, убедитесь, что функция защиты
от записи на него выключена.
ПРИМЕЧАНИЕ
При осуществлении доступа к данным (считывание, запись,
стирание и т. д.) в верхнем правом углу экрана отображается
индикатор ACCESS (Доступ). При отображении этого
индикатора не выключайте устройство и не отключайте
запоминающее устройство USB. Это может привести к
повреждению данного устройства, запоминающего устройства
или данных, сохраненных на запоминающем устройстве.
