9
Серия TF Краткое руководство
Панели
1 Разъемы OMNI OUT
Штекерные выходные разъемы XLR-3-32, которые
выводят аналоговые аудиосигналы. Эти разъемы
используются преимущественно для вывода сигнала
каналов AUX и STEREO. Номинальный выходной
уровень: +4 дБ отн. ур. Сигналы для вывода можно
выбрать на экране OMNI OUT.
2 Разъемы ST IN
Стереофонические входные разъемы можно
использовать для подключения CD-плеера или
другого устройства линейного уровня. Эти разъемы
представляют собой несимметричные гнездовые
разъемы RCA. Номинальный входной уровень:
–10 дБ отн. ур.
3 Разъемы INPUT
Комбинированные разъемы, которые поддерживают
одновременно телефонные разъемы XLR и TRS.
Используйте эти разъемы для подключения
микрофонов и инструментов. Номинальный входной
уровень: от –62 дБ отн. ур. до +10 дБ отн. ур.
Настройка предусилителя для каждого разъема
сохраняется в памяти.
4 Разъем NETWORK
Разъем RJ-45, используемый для подключения
консоли к компьютеру через кабель Ethernet
(рекомендуется категория CAT5e или выше).
Используйте кабель типа STP (экранированная витая
пара) во избежание появления электромагнитных
помех.
5 Разъем USB TO HOST
Разъем USB, используемый для подключения консоли к
компьютеру. Позволяет консоли функционировать как
аудиоинтерфейс. Поддерживает вход и выход аудио 48
кГц/24 бит для 34 каналов. При использовании компьютера
под управлением ОС Microsoft Windows требуется
драйвер Yamaha Steinberg USB Driver. При использовании
компьютера Mac используются драйверы Core Audio,
поэтому никаких дополнительных драйверов не требуется.
6 Разъем FOOT SW
Используется для подключения дополнительного
педального переключателя FC5. Подключенный педальный
переключатель можно использовать как переключатель
обхода эффекта, переключатель приглушения, а также для
установки времени задержки относительно темпа.
7 Слот расширения
Позволяет установить NY-карту, например, карту
аудиоинтерфейса NY64-D.
(Установка NY-карты → стр. 26)
8 Отверстия для выведения воздуха
Устройство содержит встроенный вентилятор
для охлаждения. Эти отверстия используются
для выведения воздуха из устройства. Для
предотвращения перегрева или неисправностей не
закрывайте отверстия для выведения воздуха.
9 Переключатель питания
Когда переключатель находится в положении
,
питание включено.
Когда переключатель находится в положении
,
питание выключено.
0 Разъем AC IN
Подключите прилагаемый шнур питания. При
подключении к розетке питания сначала подключите
шнур питания к консоли, затем — к розетке питания.
ВНИМАНИЕ
• Прежде чем подключать или отключать шнур
питания, убедитесь, что устройство выключено.
• Отключайте шнур питания от розетки, когда
устройство не будет использоваться в течение
длительного периода времени.

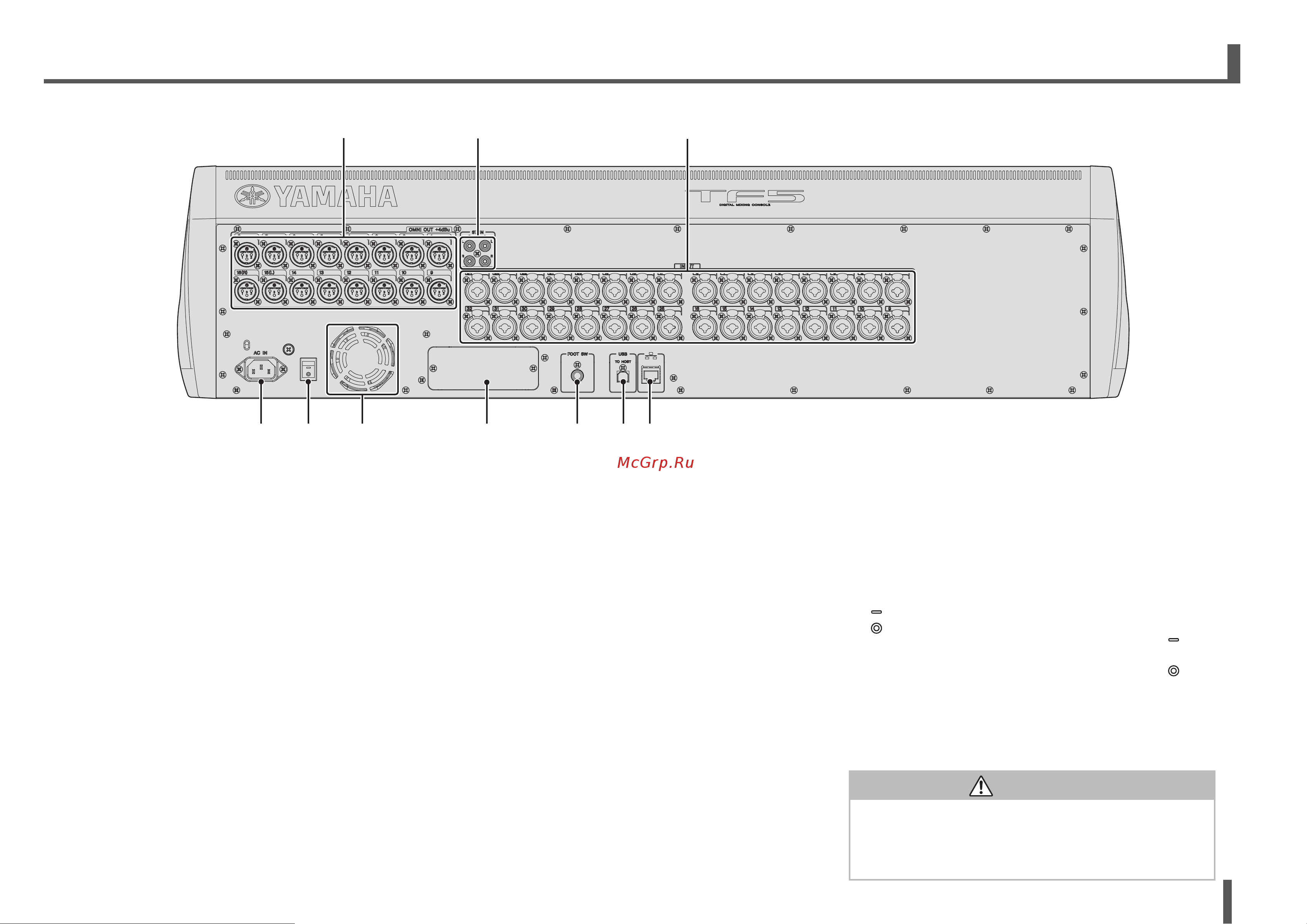

3-2 Задняя панель
⑩ ⑨ ⑧
①
②
③
⑦ ⑥ ⑤ ④
