13
Серия TF Краткое руководство
2 Клавиша [CUE]
Используется для выбора канала, которым нужно
управлять путем прослушивания. При включении
функции CUE клавиша загорается.
3 Светодиодные индикаторы уровня
Указывают уровень аудиосигнала соответствующего
входного или выходного канала.
4 Клавиша [ON]
Включает и выключает соответствующий канал.
При включении канала клавиша загорается. В
режиме SENDS ON FADER клавиша функционирует
как переключатель включения/выключения для
сигналов, передаваемых с соответствующего канала
на выбранную в настоящий момент шину AUX или FX.
5 Дисплей с названием канала
Отображает название, идентификатор или название
порта, назначенные соответствующему каналу.
Он также служит в качестве индикатора +48V, GATE
и COMP и отображает значение фейдера.
6 Цветовой индикатор канала
Загорается цветом, назначенным соответствующему
каналу.
7 Фейдер
Регулирует уровень сигнала канала. В режиме
SENDS ON FADER фейдер позволяет регулировать
уровень сигнала, передаваемого с соответствующего
канала на выбранную в настоящий момент шину AUX
или FX.
6-2 Секция ST IN (Стереовход)
Эта секция управляет стереовходами.
ST IN1 используется в качестве канала воспроизведения
для устройств с ОС iOS, подключенных к разъему
iPad, или аудиофайлов, сохраненных на подключенном
накопителе USB.
ST IN2 используется в качестве канала воспроизведения
для сигналов, полученных с разъема USB TO HOST (USB
IN33/34).
Входные сигналы для ST IN1 и ST IN2 можно
переключить на экране INPUT.
①
②
③
④
⑤
1 Клавиша [SEL]
Используется для выбора канала ST IN, которым нужно
управлять. Можно нажать клавишу [SEL] для переключения
между левым и правым каналами стереопары.
2 Клавиша [CUE]
Используется в качестве клавиши мониторинга
при помощи функции CUE для канала ST IN. При
включении функции CUE клавиша загорается.
3 Светодиодные индикаторы уровня
Указывают уровень аудиосигнала соответствующего
входного или выходного канала.
4 Клавиша [ON]
Включает и выключает соответствующий канал ST
IN. При включении канала клавиша загорается. В
режиме SENDS ON FADER включает и выключает
сигнал, передаваемый на шину AUX или FX.
5 Регулятор [LEVEL]
Регулирует уровень сигнала соответствующего канала
ST IN. В режиме SENDS ON FADER регулирует сигнал,
передаваемый на шину AUX или FX.
ПОДСКАЗКА
При использовании консолей TF5 и TF3 каналом ST IN также
можно управлять с помощью INPUT 2 в секции FADER BANK.
В этом разделе кратко описываются функции консоли.
ПРИМЕЧАНИЕ
Подробнее о доступных функциях и параметрах см. в
справочном руководстве.

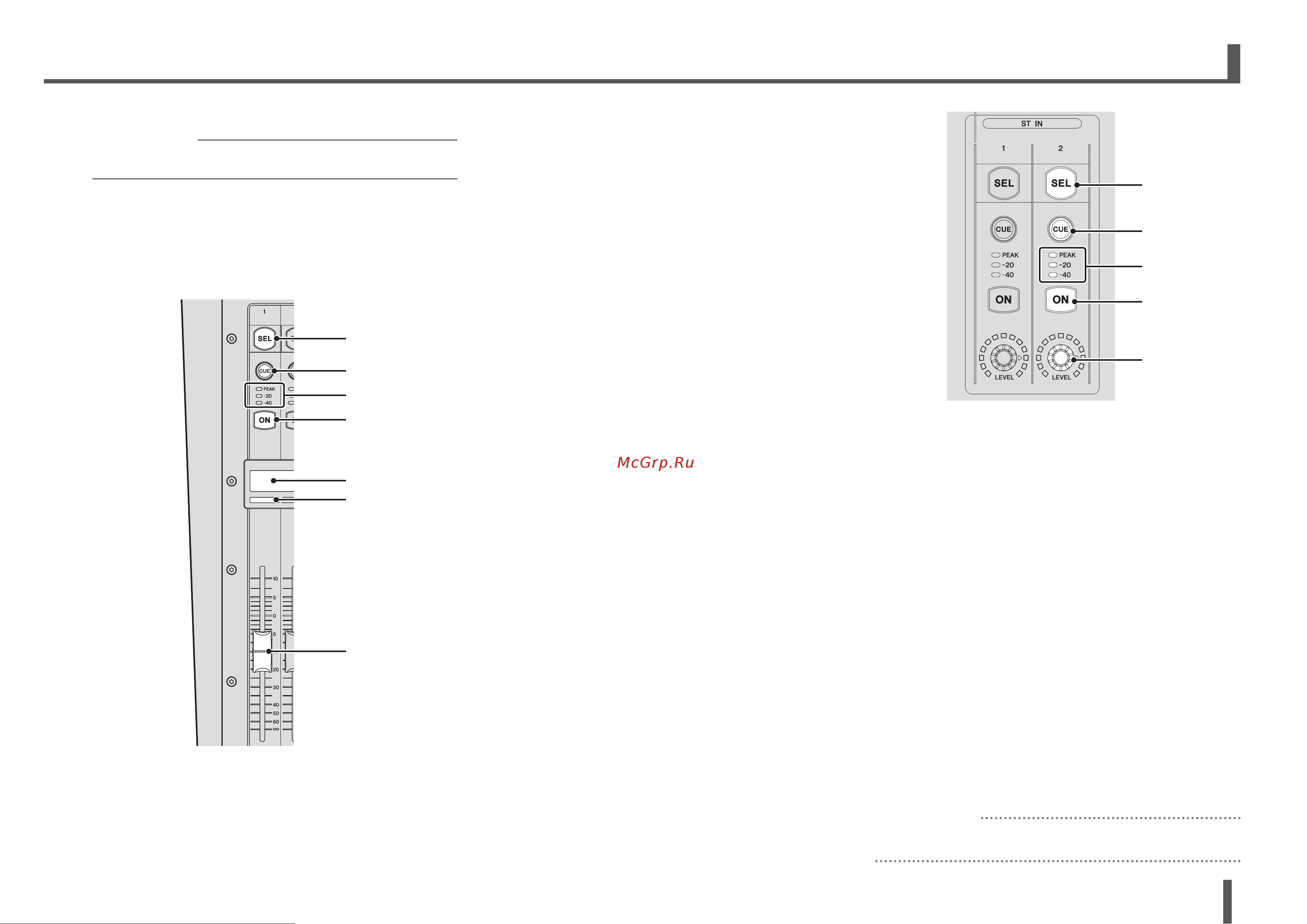

6-1 Секция «Канальная линейка»
Аналогично канальному модулю традиционного
аналогового микшера канальная линейка позволяет
вручную управлять основными параметрами канала.
①
②
③
④
⑤
⑥
⑦
1 Клавиша [SEL]
Используется для выбора канала, которым нужно
управлять. После нажатия этой клавиши она
загорится; это означает, что теперь можно управлять
каналом на дисплее. При работе со стереоканалами
можно нажать клавишу [SEL] для переключения
между левым и правым каналами стереопары.
6. Элементы управления и функции
