12
Серия TF Краткое руководство
Маршрутизация сигналов по умолчанию для
каждого выходного разъема
OMNI OUT 1 AUX1 OUT
OMNI OUT 2 AUX2 OUT
: :
OMNI OUT 12 AUX12 OUT
OMNI OUT 13 MONITOR L OUT
OMNI OUT 14 MONITOR R OUT
OMNI OUT 15 (L) STEREO L OUT
OMNI OUT 16 (R) STEREO R OUT
Каждый разъем OMNI OUT настроен по умолчанию
на вывод сигнала шины. Шину, с которой выводится
сигнал, можно изменить на экране SYSTEM OMNI OUT
PATCH.
Разъемы OMNI OUT можно настроить на вывод
следующих сигналов.
AUX1 – AUX20, MATRIX1-MATRIX4, STEREO L, STEREO R,
SUB, MONITOR L, MONITOR R, NO ASSIGN (выходной
сигнал не назначен).
5. Подключения
Маршрутизация сигналов по умолчанию для
каждого канала
CHANNEL TF5 TF3 TF1
CH 1 INPUT 1 INPUT 1 INPUT 1
: : : :
CH 16 INPUT 16 INPUT 16 INPUT 16
CH 17 INPUT 17 INPUT 17 INPUT 1
: : : :
CH 24 INPUT 24 INPUT 24 INPUT 8
CH 25 INPUT 25 INPUT 1 INPUT 9
: : : :
CH 32 INPUT 32 INPUT 8 INPUT 16
CH 33 USB IN 1 USB IN 1 –
: : : :
CH 40 USB IN 8 USB IN 8 –
ST IN 1L ST IN 1L ST IN 1L ST IN 1L
ST IN 1R ST IN 1R ST IN 1R ST IN 1R
ST IN 2L ST IN 2L ST IN 2L ST IN 2L
ST IN 2R ST IN 2R ST IN 2R ST IN 2R
Маршрутизация сигналов по умолчанию для каждого
канала показана выше. Чтобы изменить маршрутизацию
сигналов, используйте экран INPUT (стр. 20).
ПОДСКАЗКА
Что делать, если я использую конденсаторные микрофоны?
На конденсаторные микрофоны должно подаваться
фантомное питание. Некоторые директ-боксы также
нуждаются в фантомном питании. При использовании
фантомного питания сначала включите настройку
«+48V Master» на экране SETUP, а затем включите
или выключите фантомное питание для каждого
канала на экране INPUT соответствующего канала.
Обязательно выключайте фантомное питание, когда в
нем нет необходимости. Подробнее см. в справочном
руководстве.
Почему не слышен звук?
• Поднят ли фейдер, который соответствует нужному
разъему INPUT?
• Соответствует ли вход, выбранный для каждого
канала, каждому разъему INPUT?
• Установлено ли для усиления предусилителя канала
слишком низкое значение?
• Нажата ли клавиша [ON] канала?
• Приглушен ли канал?

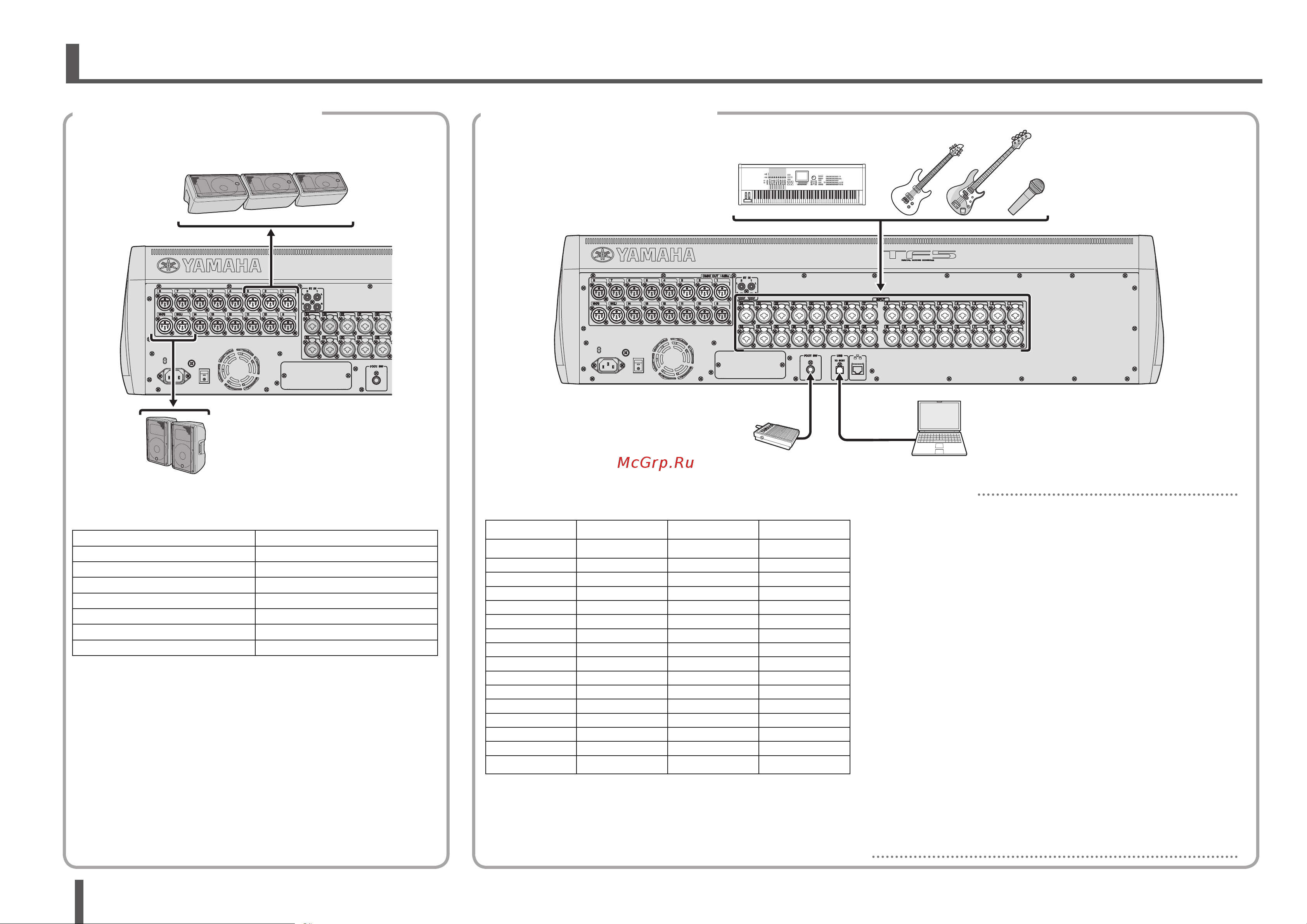

Входы для подключенияВыходы для подключения
Динамики со встроенным усилителем
(напольные мониторы)
Динамики со встроенным
усилителем (передние
динамики)
Синтезатор
Электро- или бас-гитара
Микрофон
FC5 (дополнительный)
Компьютер
(программное
обеспечение DAW)
USB 2.0
