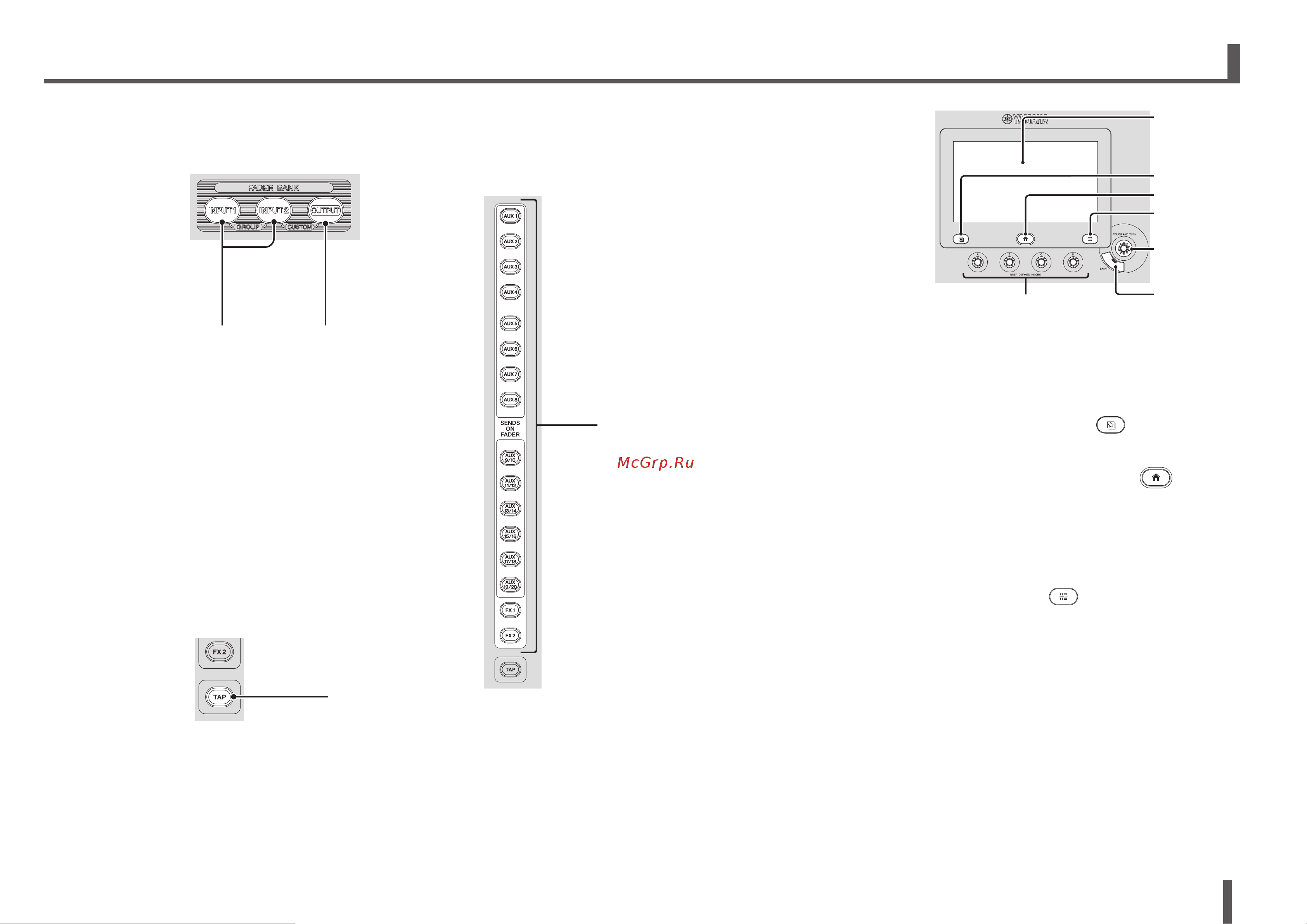

15
Серия TF Краткое руководство
Элементы управления и функции
6-8 Секция FADER BANK
Позволяет быстро назначать различные каналы
фейдерам консоли.
① ②
1 Клавиши [INPUT1], [INPUT2]
Позволяют изменять каналы, назначенные фейдерам
консоли. Клавиша загорается для указания выбранного
в настоящий момент банка фейдеров. Можно нажать
клавиши [INPUT1] и [INPUT2] одновременно, чтобы
загорелись обе клавиши и отобразилась настройка
GROUP BANK в секции «Канальная линейка».
2 Клавиша [OUTPUT]
Отображает настройку OUTPUT BANK в секции
«Канальная линейка». Можно нажать клавиши [INPUT2]
и [OUTPUT] одновременно, чтобы загорелись обе
клавиши и отобразилась настройка CUSTOM FADER
BANK в секции «Канальная линейка».
6-9 Секция TAP
①
1 Клавиша [TAP]
Позволяет установить в соответствии с темпом время задержки,
используемое для эффектов FX1/FX2 и AUX9/10 – AUX19/20.
Клавиша мигает согласованно по времени с темпом.
Темп, устанавливаемый клавишей [TAP], применяется
к эффектам, у которых для настройки «Sync»
установлено значение «Вкл.».
Для мигания клавиши [TAP] можно установить
значение «Выкл.» на экране SETUP.
6-10 Секция SENDS ON FADER
Переключает каждую канальную линейку на временное
управление настройками SEND LEVEL и SEND ON
назначенной шины.
1 Клавиши [SENDS ON FADER]
Нажмите клавишу для
установки соответствующей
шины в режим SENDS ON
FADER. Нажатая клавиша
загорается, указывая, что
режим SENDS ON FADER
включен. Чтобы выключить
режим SENDS ON FADER,
нажмите клавишу еще раз.
6-11 Секция «Дисплей»
Позволяет управлять консолью путем взаимодействия
с сенсорным экраном. Для выполнения точных
регулировок можно также использовать регуляторы.
Чтобы увидеть дополнительные возможности различных
функций, нажмите клавиши для отображения
контекстных меню.
①
⑤
⑥
①
②
③
④
⑦
1 Дисплей
Можно использовать обычные способы
взаимодействия с сенсорным экраном: касание,
двойное касание, проведение скользящим
движением, быстрое проведение, сведение и
разведение пальцев.
2 Клавиша Library (библиотеки) (
)
Отображает экран Library, с которого можно
загрузить установки Preset.
3 Клавиша Home (начального экрана) (
)
Возвращает дисплей к экрану OVERVIEW.
Информация на дисплее меняется в зависимости
от содержимого, выбранного в меню Key Function
«Функции клавиш» на экране PREFERENCE, при
нажатии клавиши Home во время отображения
экрана OVERVIEW.
4 Клавиша Menu (меню) (
)
Отображает меню для текущей операции. Когда
доступно меню, клавиша загорается.
5 Регулятор [TOUCH AND TURN]
Позволяет управлять параметром функции,
выбранной на дисплее.
Сведения о том, как управлять параметрами, см. на
«Элементы управления и функции» (стр. 16).
6 Клавиша [SHIFT]
Обеспечивает дополнительные функции, такие как
возможность переключения между параметрами F
(частота) и G (усиление) маркера эквалайзера.
7 [USER DEFINED KNOBS]
Эти регуляторы позволяют регулировать параметры,
которые им назначены.
Параметры можно назначить каждому регулятору на
экране USER SETUP.
