Серия TF Краткое руководство
Отображение экранов конфигурации
Level
Group
Bypass
a
Group
Bypass
b
Drums
LIBRARY A LIBRARY B
RatingTitle
All
Drums
Vocal
Guitars
Keys
Recall CH Include
AT AE3000
AT AE4000
Store As
Store
Edit
AT AT4040
AT AE4051b
AT AE4051b
HA
Name
Input
Select
115 / 115
DCA
Mute
MUTE1
INPUT
MUTE2
MUTE3 MUTE4 MUTE5 MUTE6
FX

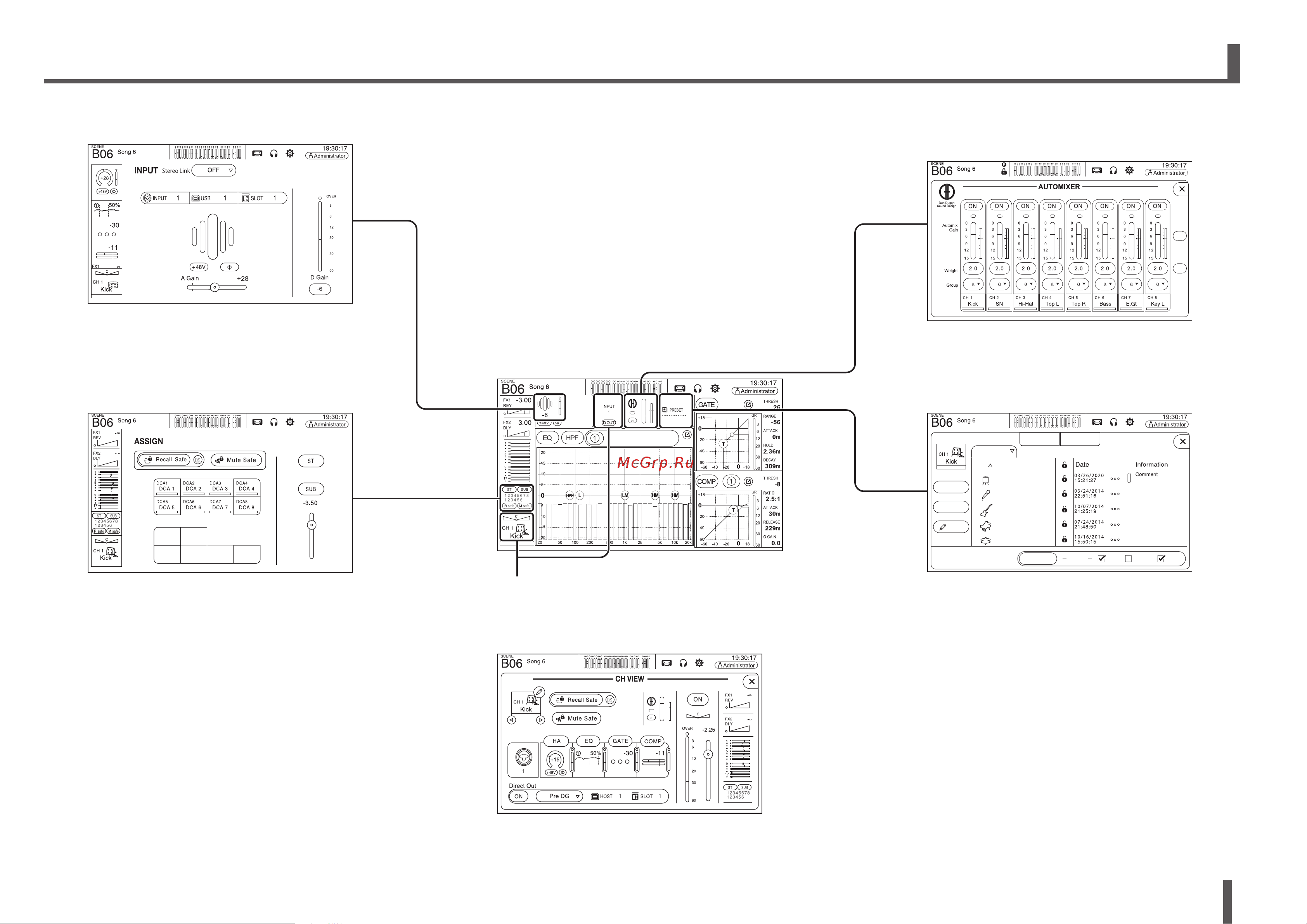

Секция OVERVIEW SELECTED CHANNEL
Используйте данный экран для выполнения основных
операций по настройке выбранного канала. Здесь
также отображается общий вид настроек для всех
каналов и можно перейти к соответствующему экрану
каждого из них для выполнения детальной настройки.
LIBRARY
Вызов сохраненных предустановок.
INPUT
Позволяет изменять настройки входного канала.
ASSIGN
Позволяет включить или выключить функцию
Recall Safe и Mute Safe, назначить канал DCA и
отрегулировать уровень передачи шины SUB.
CH VIEW
Предоставляет общий обзор настроек канала.
Можно отрегулировать настройки на этом экране, или
перейти к специальному экрану для каждой настройки.
AUTOMIXER
Устанавливает AUTOMIXER, который
может применяться для CH1–CH8.
