Серия TF Краткое руководство
Отображение экранов конфигурации

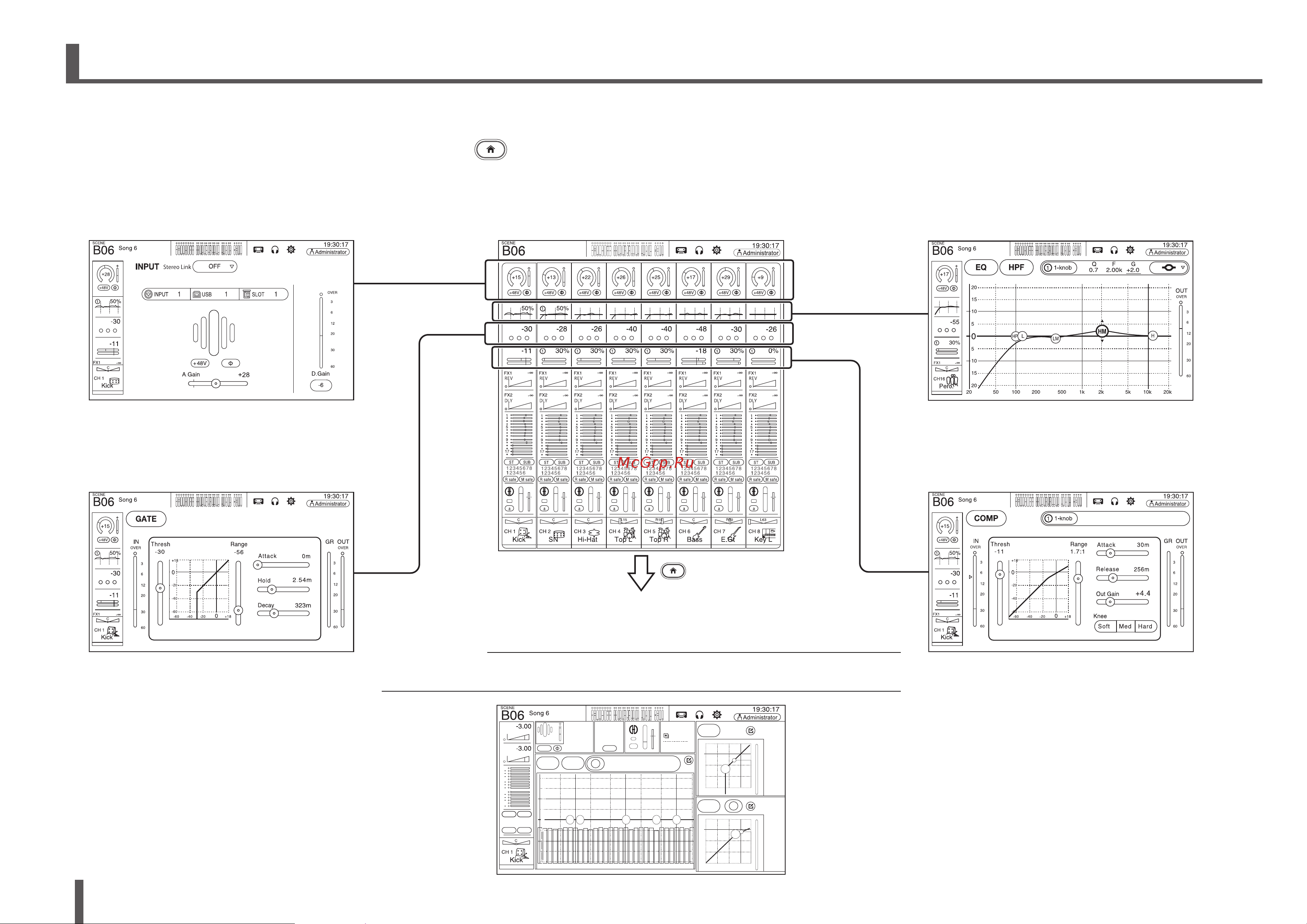

Когда отображается экран OVERVIEW, можно отобразить экран конфигурации области, дважды коснувшись этой области канала.
Когда отображается экран конфигурации, можно легко переключиться на другую область, коснувшись нужной области слева экрана.
Чтобы вернуться на экран OVERVIEW, нажмите клавишу Home (
) под дисплеем. В показанном ниже примере объясняется, как переключиться на другие экраны с экрана
входного канала. Подробнее о других экранах см. в справочном руководстве.
DLY
REY
FX1
FX2
1
5
9
ST
R safe M safe
SUB
17
12345678
1 23456
a
-6
+48V
INPUT
1
PRESET
THRESH
RANGE
GR
ATTACK
HOLD
DECAY
-26
-56
0
0
0
m
2.36
m
309
m
D.OUT
GATE
EQ HPF
+18
3
3
6
12
20
30
60
+18
-20
-20
-40
-40
-60
-60
T
THRESH
RATIO
GR
ATTACK
RELEASE
O.GAIN
-8
2.5:1
0
0
30
m
229
m
0.0
COMP
1
+18
6
12
20
30
60
+18
-20
-20
-40
-40
-60
-60
T
HPF
L HM
1
20
15
10
10
15
20
5020 100 200 500 1k 2k 5k 10k 20k
5
5
0
LM HM
Initial Data
INPUT
Позволяет изменять настройки входного канала.
EQ
Управляет эквалайзером для каждого канала.
GATE
Позволяет настроить пороговый
шумоподавитель для каждого канала.
COMP
Позволяет настроить компрессор для
каждого канала.
Секция OVERVIEW CH STRIP
Предоставляет общий обзор микшера.
С этого экрана можно перейти на другие.
Секция OVERVIEW SELECTED CHANNEL
Предоставляет общий обзор настроек выбранного канала.
ПРИМЕЧАНИЕ
На экране SETUP ¦ PREFERENCE: нажмите Key Function ¦ [HOME] Key, а потом выберите
«Selected Channel» для отображения секции SELECTED CHANNEL на экране OVERVIEW.
