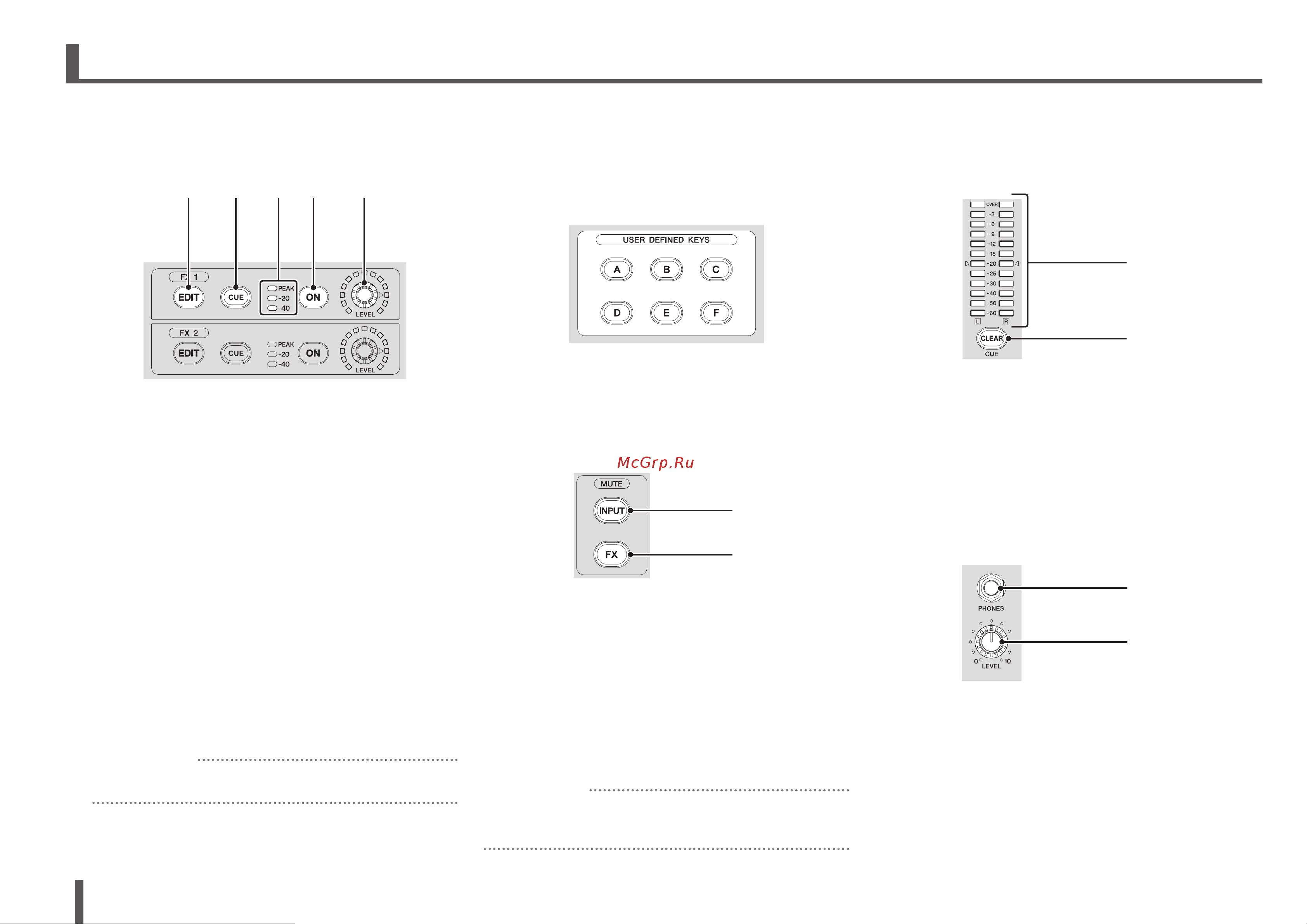

![Yamaha TF1 [14/36] Элементы управления и функции](/views2/1829426/page14/bge.png)
14
Серия TF Краткое руководство
Элементы управления и функции
6-3 Секция FX
Позволяет управлять каналами FX RTN.
① ② ③ ④ ⑤
1 Клавиша [EDIT]
Отображает экран FX1/FX2. При отображении
экрана FX SEND клавиша загорается.
2 Клавиша [CUE]
Используется в качестве клавиши мониторинга
путем прослушивания для соответствующего
канала FX. При включении функции CUE клавиша
загорается. При включении функции CUE клавиша
загорается.
3 Светодиодные индикаторы уровня
Указывают уровень аудиосигнала соответствующего
канала FX.
4 Клавиша [ON]
Включает и выключает соответствующий канал FX.
5 Регулятор [LEVEL]
Регулирует общий выходной уровень
соответствующего канала FX.
ПОДСКАЗКА
При использовании консолей TF5 и TF3 каналом FX также
можно управлять с помощью INPUT 2 в секции FADER BANK.
6-4 Секция USER DEFINED KEYS
Эти клавиши можно настроить для управления нужной
функцией. Различные функции, такие как «Direct Scene
Recall (Непосредственная загрузка сцены)», назначаются
по умолчанию.
6-5 Секция MUTE
Используется для приглушения всех каналов в
приглушаемой группе.
①
②
1 Клавиша [INPUT]
Позволяет приглушить все входные каналы. При
приглушении приглушаемой группы клавиша
загорается.
2 Клавиша [FX]
Позволяет приглушить модуль FX. Эффекты вставки
для каналов в диапазоне AUX9/10 – AUX19/20
обходятся. При приглушении приглушаемой группы
клавиша загорается.
ПОДСКАЗКА
Можно удалить некоторые входные каналы и каналы FX из
приглушаемой группы, включив настройку MUTE SAFE для
нужных каналов.
6-6 Секция METER
Используется для мониторинга уровня аудиосигнала и
управления функцией CUE.
①
②
1 Светодиодные индикаторы уровня
Указывают уровень аудиосигнала шины STEREO или
CUE.
2 Клавиша [CLEAR] (CLEAR CUE)
Выключает функцию CUE для всех каналов.
При включении функции CUE клавиша загорается.
6-7 Секция PHONES
①
②
1 Разъем [PHONES]
Этот разъем для наушников используется для
мониторинга сигналов, выбранных для функций
MONITOR и CUE.
2 Регулятор [LEVEL]
Управляет уровнем выхода разъема [PHONES].
