25
Серия TF Краткое руководство
Настройка
8-3 Присоединение дополнительного комплекта
монтажа в стойке (RK5014) (только TF1)
Процедура одинакова для левой и правой сторон
консоли. Ниже показана правая сторона.
Меры предосторожности при монтаже в
стойке
Это устройство рассчитано на работу при температуре
окружающей среды от 0 до 40°C. Если установить
устройство в плохо проветриваемую стойку вместе с
другими устройствами, температура окружающей среды
внутри стойки может повышаться, что может привести
к неэффективной работе устройства. Обязательно
следуйте приведенным ниже указаниям, чтобы
предотвратить перегрев.
• При установке данного устройства в стойку с такими
устройствами, как усилители мощности, которые
вырабатывают значительное количество тепла,
оставьте более чем 1U пространства между этим
устройством и другим оборудованием.
Кроме того, не закрывайте открытое пространство
или установите соответствующие вентиляционные
панели, чтобы уменьшить возможность накопления
тепла.
• Чтобы обеспечить достаточный поток воздуха,
оставьте заднюю стенку стойки открытой и
убедитесь, что расстояние между ней и стенами
или другими поверхностями составляет по крайней
мере 10 см. Если заднюю стенку стойки нельзя
оставить открытой, установите доступный в продаже
вентилятор или аналогичное вентиляционное
устройство, чтобы обеспечить достаточный поток
воздуха. Если установлен комплект вентилятора, в
некоторых случаях эффект охлаждения будет выше
при закрытой задней стенке стойки.
Подробные сведения см. в руководстве по
эксплуатации стойки и/или вентилятора.

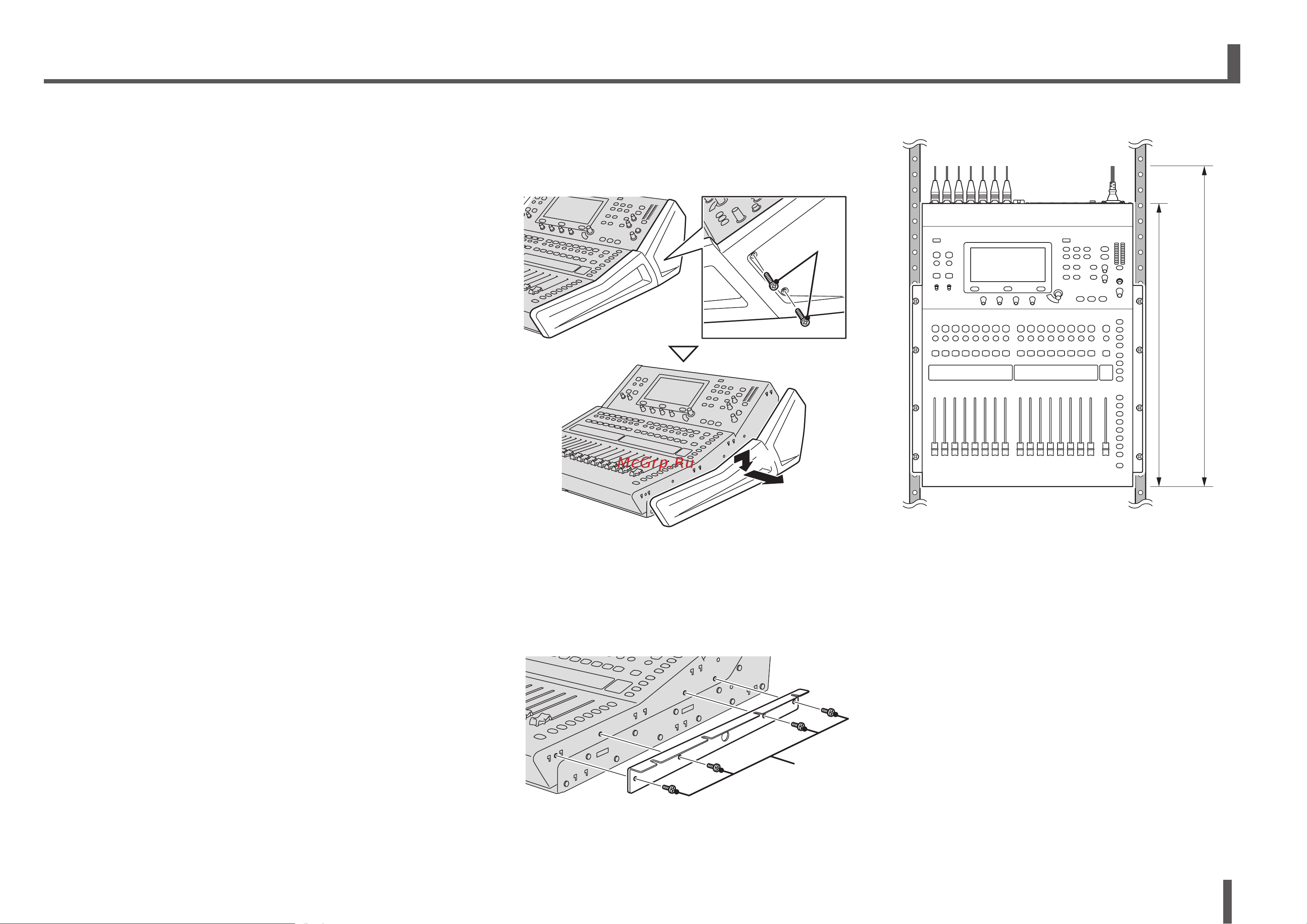

1 Подготовьте консоль, сняв боковые накладки.
1 Снимите два винта, которые крепят каждую боковую
накладку.
2 Сдвиньте и снимите боковые накладки, как показано.
❷
❶
2 Присоедините кронштейны монтажа в стойке.
1 Присоедините кронштейны монтажа в стойке к консоли
с помощью 8 винтов (по 4 на сторону), прилагаемых к
комплекту монтажа в стойке.
2 Убедитесь, что каждый кронштейн надежно присоединен.
❶
3 Установите консоль в стойку и закрепите ее.
14U
16U
