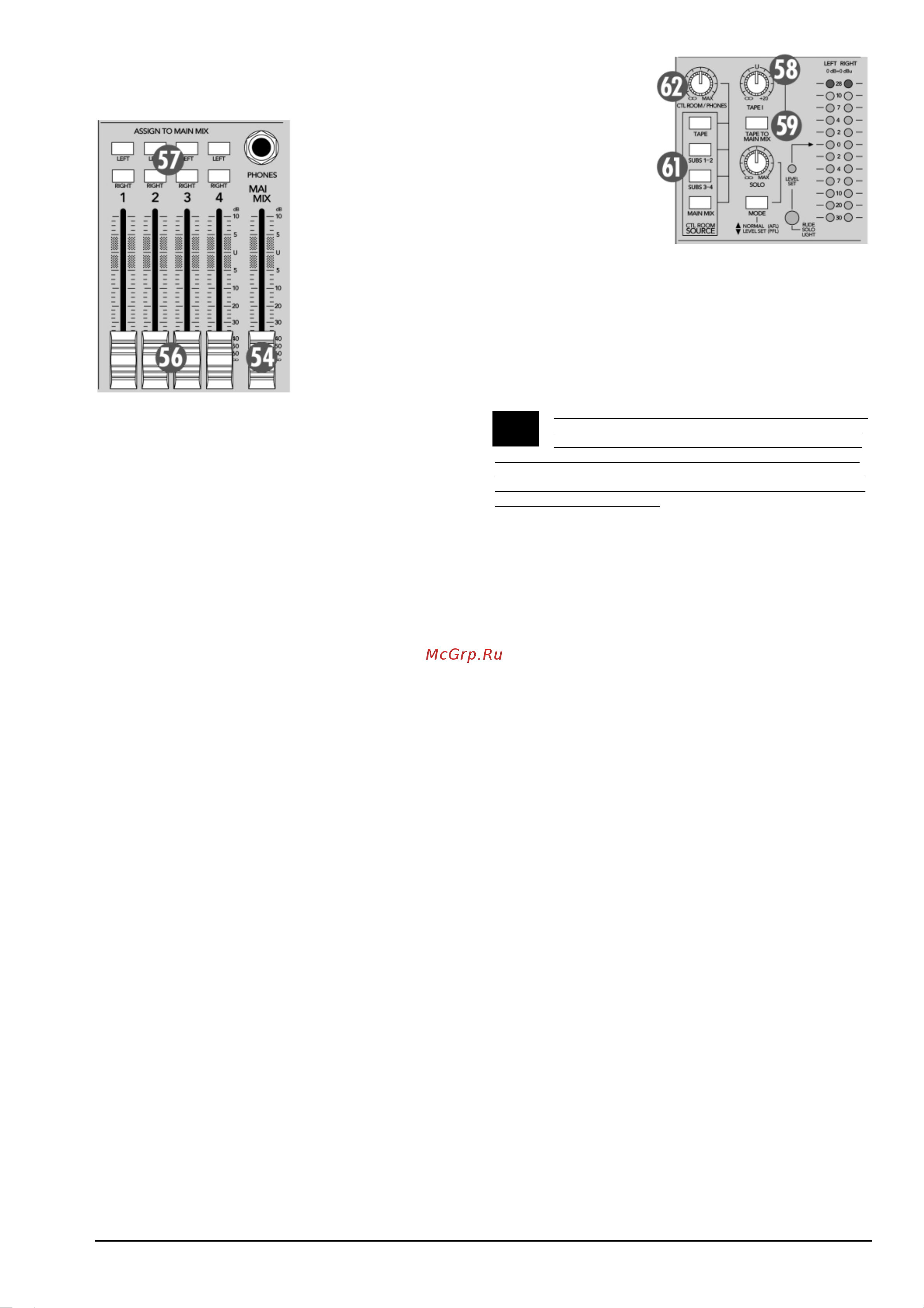

53 Описание выходной секции Сигналы поступают в пульт через микрофонные MIC и линейные UNE входы об рабатываются схемами ка нала и передаются в выход ную секцию Ниже будет приведено ее подробное описание 54 Фейдер Фейдер управляет уровнем сигналов выходов MAIN OUTS см 27 и ТАРЕ OUT PUT см 24 В общий микс MAIN MIX попадают сигна лы всех каналов и дополни тельных возвратов AUX RETURNS если они не замьютированы или не выведены в минимум Прежде чем по пасть на фейдер MAIN L R MIX сигнал общего микса проходит через разрыв MAIN INSERT см 26 Если вывести фейдер до упора вниз то это будет эквивалентно отключению основного выхода положение соответствующее маркеру U позволяет передавать сигнал без изменения его уровня а крайнее верхнее усиливает сигнал на 10 дБ Такое дополнительное усиление используется крайне редко однако приятно осознавать что такая возможность существует 55 Низкоимпедансная VLZ архи тектура пульта Низкого уровня шумов и взаимопроникновений между канала ми удалось достичь за счет использования низкоимпедансной VLZ технологии Однако она требует применения высококаче ственных источников питания способных обеспечивать ста бильную работу внутренних контуров Одна из основных при чин повышенного уровня шума небольших пультов заключается в том что они не в состоянии обеспечить необходимого пита ния контуров VLZ Специалисты фирмы Mackie не сочли возможным поступиться качеством звука в погоне за удешевлением своей продукции В результате такого подхода все микшеры укомплектованы пер воклассными источниками питания позволяющими на 100 использовать преимущества VLZ технологии 56 Фейдеры подгрупп Фейдеры подгрупп управляют уровнем сигналов поступающих на выходы подгрупп SUB OUTS На выход подгруппы переда ются сигналы всех каналов включенных в данную подгруппу если они не замьютированы или их фейдеры не выведены в минимум В отличии от сигналов поступающих на основные выходы MAIN OUT сигналы подгрупп не проходят через разъем разрыва MAIN INSERT см 26 Если вывести фейдер подгруппы до упора вниз то это будет эквивалентно отключению ее выхода положение соответству ющее маркеру U позволяет передавать сигнал без измене ния его уровня а крайнее верхнее усиливает сигнал на 10 дБ Такое дополнительное усиление используется крайне ред ко однако приятно осознавать что такая возможность сущест вует 57 Секция ASSIGN ТО MAIN MIX назначение в основной микс С помощью расположенных в этой секции кнопок LEFT и RIGHT сигнал соответствующей подгруппы направляется в левый правый или в оба канала основного микса MAIN L R MIX Если нажата только одна кнопка LEFT или RIGHT то на соот ветствующий канал основного микса подается сигнал такого же уровня как и на выход подгруппы Если же нажаты обе кнопки то сигнал поступает на оба канала и его уровень ослаб 1604 VLZ PRO Руководство пользователя ляется согласно принципу постоянной громкости см 46 58 ТАРЕ IN уровень С помощью данного регу лятора изменяется уро вень стереофонического сигнала поступающего с RCA разъема ТАРЕ IN Ди апазон регулировки о 20 дБ Фиксирующееся центральное положение соответству ет передаче сигнала без изменения его уровня коэффициент усиления 1 Стереофонический сигнал со входа ТАРЕ IN посту пает либо на основной микс либо в секцию SOURCE см 61 59 ТАРЕ ТО MAIN MIX Действие этой кнопки аналогично переключателю канала L R при нажатии на ТАРЕ ТО MAIN MIX сигнал в данном случае стереофонический подмешивается к сигналу основного микса MAIN MIX Внимание нажатие на кнопку ТАРЕ ТО MAIN MIX мо жет спровоцировать возникновение обратной связи между входом ТАРЕ INPUT и выходом ТАРЕ OUTPUT Прежде чем нажать на нее убедитесь что магнитофон не на ходится в режиме записи приостановленной записи или в ре жиме мониторинга входа или же регулятор уровня входа ТАРЕ IN повернут до упора влево 61 SOURCE Расположенные в секции SOURCE кнопки позволяют выбрать для прослушивания любую комбинацию из перечисленных ни же источников сигнала MAIN MIX основной микс подгруппы SUBS 1 2 и SUBS 3 4 и ТАРЕ Нажатие на любую из располо женных в этой секции кнопок направляет сигнал с соответству ющего источника на выходы C R OUTS PHONES а также на светодиодные индикаторы Сигналы отбираются после соот ветствующих регуляторов после фейдера MAIN L R MIX после фейдеров подгрупп и после потенциометра ТАРЕ IN Если ни одна из кнопок не нажата то на этих выходах также как и на светодиодном дисплее сигнал отсутствует Исключение со ставляют два случая SOLO см 42 65 и AUX RETURN см 76 62 CTL ROOM PHONES Регулятор CTL ROOM PHONES определяет уровень сигналов подаваемых на стереофонические выходы C R OUTS см 22 и PHONES см 23 Если повернуть регулятор до упора влево то это будет эквивалентно отключению выходов фиксирующееся центральное положение позволяет передавать сигнал без из менения его уровня Максимальное усиление 10 дБ регулятор повернут до упора вправо Если нажать на расположенную в секции SOURCE кнопку MAIN MIX то появляется возможность регулировать уровень основ ного микса на различных выходах двумя различными регулято рами фейдером MAIN MIX и регулятором CTL ROOM PHONES Это позволяет устанавливать различные уровни для озвучива ния зала и например для мониторинга сцены При такой ком мутации следите за тем чтобы не нажималась кнопка SOLO В противном случае произойдет перераспределение установок секции SOURCE см 42 63 MODE NORMAL AFL LEVEL SET PFL С помощью этого переключателя можно выбирать различные режимы работы SOLO отжатой кнопке соответствует NORMAL AFL иногда называется SIP Solo ln Place нажатой LEVEL SET PFL Pre Fader Usten В режиме NORMAL AFL сигналы солируемых каналов направ ляются на выходы C R OUTS PHONES а также на светодиод ные индикаторы Поскольку отбор происходит после эквалай зера фейдера канала и регулятора панорамы то сигнал на вы ходах C R OUTS и PHONES практически не отличается от вы ходного сигнала канала за исключением того что он подается 13
