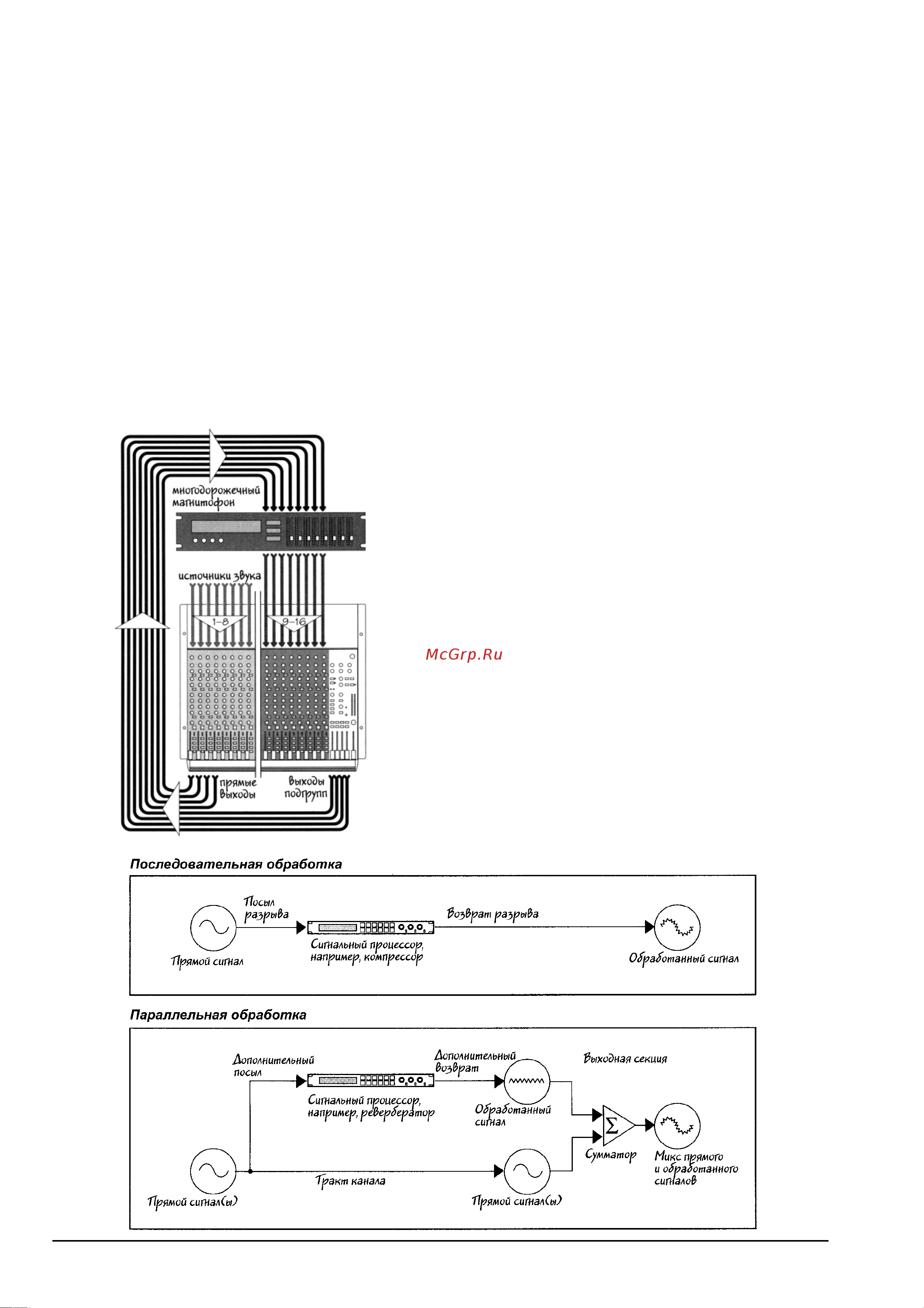

15 DIRECT OUT прямой выход Прямые выходы выполненные на 1 4 джеках имеются только на каналах 1 8 Сигнал на них поступает после регуляторов TRIM чувствительность EQ эквалайзер LOW CUT низкочас тотный обрезной фильтр FADER уровень громкости канала и MUTE мьютирование т е на выходе линейки канала Пря мые выходы являются основой раздельного мониторинга позволяющего очень удобно организовать запись на 8 канальный магнитофон Распайка кабеля для прямого выхода приво дится в 27 дующими 8 линейными входами LINE пульта 1604 VLZ PRO вы ход трека 1 со входом LINE 9 2 с 10 и т д Эти каналы бу дучи назначены на выходную секцию микшера передаются на соответствующий приемник сигнала усилитель 2 канальный магнитофон мониторная система наушники и т д 1604 VLZ PRO имеет 4 шинную архитектуру Сигналы с этих шин направляются на выходы подгрупп SUB OUTS см 21 Это позволяет коммутировать с 1604 VLZ PRO многодорожечный магнитофон без использования прямых выходов Например канал 1 назначается на первую подгруппу ее выход SUB OUTS 1 коммутируется с первым входом магнитофона Выход первого канала подается на линейный вход канала 9 LINE 9 Замечание с помощью 4 шин подгрупп можно скоммутировать все 8 каналов магнитофона Для этого необходимо использовать Y кабели выход SUB OUTS 1 коммутируется со входами многоканального магнитофона 1 и 5 SUB OUTS 2 с 2 и 6 и т д 16 Раздельный мониторинг При раздельном мониторинге первые восемь каналов исполь зуются для подключения источников сигнала вокальные мик рофоны микрофоны озвучивания ударных выходы синтезато ра и т п Звук отстраивается с помощью регуляторов каналов однако на выходную секцию сигналы не направляются Вместо этого прямые выходы DIRECT OUT коммутируются со входами многодорожечного магнитофона DIRECT OUT 1 со входом 1 2 со входом 2 и т д Таким образом в зависимости от состо яния конкретного трека магнитофона сигнал либо записывает ся либо просто проходит через него Преимущества такой схемы очевидны любой канал может быть направлен на любой трек магнитофона без необходимос ти перекоммутации проводов Кроме того на один трек можно направить несколько каналов и управлять их громкостью с по мощью одного регулятора подгруппы см 56 Выходы многоканального магнитофона коммутируются со сле Возможно оптимальным решением является использование комбинации этих двух методов Так шины подгрупп можно ис пользовать для многоканального субмикса например микс на бора ударных а прямые выходы для отдельных источников сигнала например гитары 17 Выходы AUX SEND дополни тельные посылы Дополнительные посылы выполнены на 1 4 разъемах и обыч но используются либо для коммутации со входами приборов параллельной обработки см 18 либо со входами мониторно го усилителя О том как направить сигнал на эти выходы опи сано в 68 Распайка кабеля приводится в 27 18 Параллельная и последователь ная обработка эффектами На последовательный эффект подается весь сигнал полно стью В результате мы имеем только обработанный сигнал В качестве последовательных эффектов используются компрессоры лимитеры графическиеэквалайзеры и др Сигнал на по следовательную обработку передается через посыл разрыва INSERT send а возвращается в пульт через возврат разрыва INSERT return При параллельной обработке через разъемы дополнительных посылов AUX SEND на эффект уходит только часть прямого сигнала Обработанный процессором сигнал возвращается в пульт через разъемы дополнительных возвратов AUX RETURN Последовательная обработка __ Посыл ра ры а Прямей сигнал о рат раэры а Сигнальный процессор например компрессор Обработанный сигнал Параллельная обработка 8 1604 VLZ PRO Руководство пользователя
