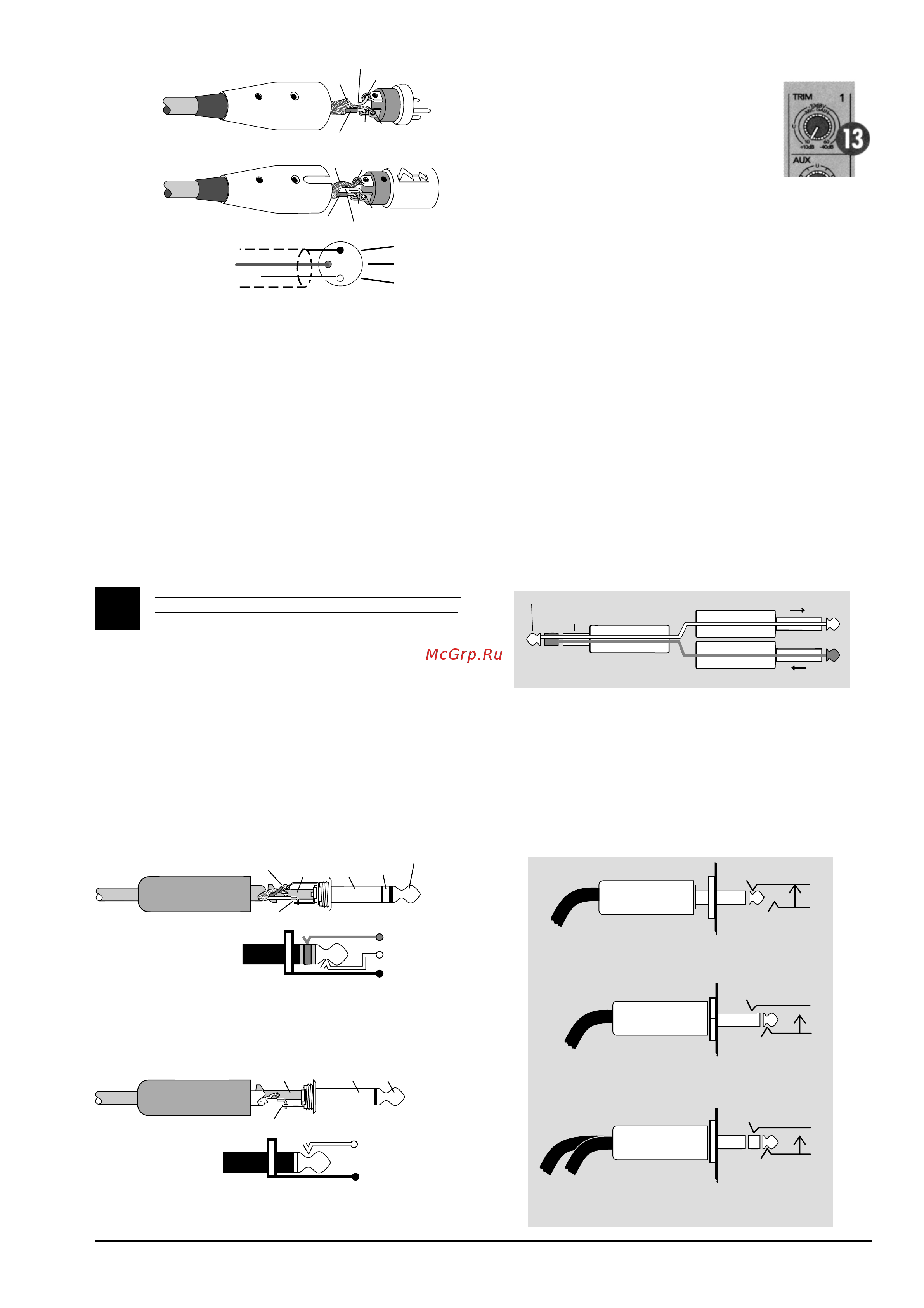

13 TRIM входная чувствительность Регуляторы чувствительности расположены в верхней части линейки канала Тем не менее они имеют непосредственную связь с входны ми разъемами MIC и LINE Она заключается в том что при коммутации нового источника сиг нала с этими разъемами каждый раз приходит ся проводить процедуру регулировки уровня входного сигнала см 1 а она в свою очередь основана на использовании потенциометра чувствительности канала TRIM Именно с помощью этого регулятора устанавливается опти мальный уровень входного сигнала Контакт 1 Земля или экран Контакт 2 Положительный фаза или горячий Контакт 3 Отрицательный фаза или холодный С 1604 VLZ PRO можно коммутировать микрофоны различных типов ленточные динамические и конденсаторные Регули ровка чувствительности входного канала позволяет установить необходимый уровень сигнала в каждом конкретном случае см 1 11 Фантомное питание Большинство современных профессиональных конденсатор ных микрофонов работает от фантомного питания Фантомное питание источник постоянного напряжения подается с пульта по аудиокабелю В некоторых полупрофессиональных конден саторных микрофонах в качестве источника питания использу ются батарейки Фантомное питание включается выключается с помощью рас положенного на тыльной панели переключателя PHANTOM 35 Если сигнал поступает на разъем XLR то при повернутом до упора влево регуляторе TRIM он усиливается на 10 дБ Если же регулятор повернуть до упора вправо то входной сигнал бу дет усиливаться на 60 дБ Если сигнал принимается с 1 4 джекового разъема то он со ответственно подавляется на 10 дБ и усиливается на 40 дБ Точка соответствующая усилению с коэффициентом 1 сигнал проходит через схему без изменения уровня отмечена симво лом U Подавление уровня входного сигнала на 10 дБ макси мум используется в случае если источник генерирует сигнал слишком высокого уровня или вы в дальнейшем хотите под нять его уровень за счет глубокой эквализации 14 INSERT разрыв Разъемы разрывов служат для подключения последовательных эффектов таких как компрессоры эквалайзеры деэссеры фильтры и др см 18 Они расположены в звуковом тракте после регуляторов входной чувствительности TRIM и перед низкочастотным обрезным фильтром LOW CUT эквалайзе ром EQ регуляторами выходного уровня канала FADER и кнопкой мьютирования MUTE Распайка кабеля разрыва несбалансированного сигнала 12 LINE линейные входы Входы линейного уровня используют те же схемы что и микро фонные входы с предусилителем однако не имеют фантомно го питания Они могут коммутироваться как с источниками сба лансированного так и несбалансированного сигнала практиче ски любого уровня Дополнительное усиление с помощью регу лятора TRIM см 13 на 40 дБ позволяет коммутировать эти ка налы с источниками низкоуровневого сигнала Не забывайте выполнять процедуру регулировки уровня см 1 О том куда направляется сигнал с этих входов описано в 38 При подключении источника сбалансированного сигнала ис пользуются стереофонические 1 4 TRS джеки Tip наконеч ник Ring кольцо Slave корпус К разрыву микшера Возврат с эффекта Наконечник Посыл выход на прибор обработки Кольцо Возврат входной сигнал с прибора обработки Корпус Общая земля Первые восемь каналов 1604 VLZ PRO имеют прямые выходы 15 direct output Разъемы разрывов также можно использо вать в качестве прямых выходов расположенных после регуля торов TRIM и перед регуляторами LOW CUT и EQ Ниже будут приведены различные схемы коммутации гнезд разрывов INSERT НАКОНЕЧНИК До первого щелчка Наконечник Положительный фаза или горячий Кольцо Отрицательный фаза или холодный Корпус Экран или земля Для подключения несбалансированного источника сигнала ис пользуются монофонические 1 4 ТЭ джеки До второго щелчка Наконечник Положительный фаза Корпус Земля 1604 VLZ PRO Руководство пользователя Для подключения эффектов 7
