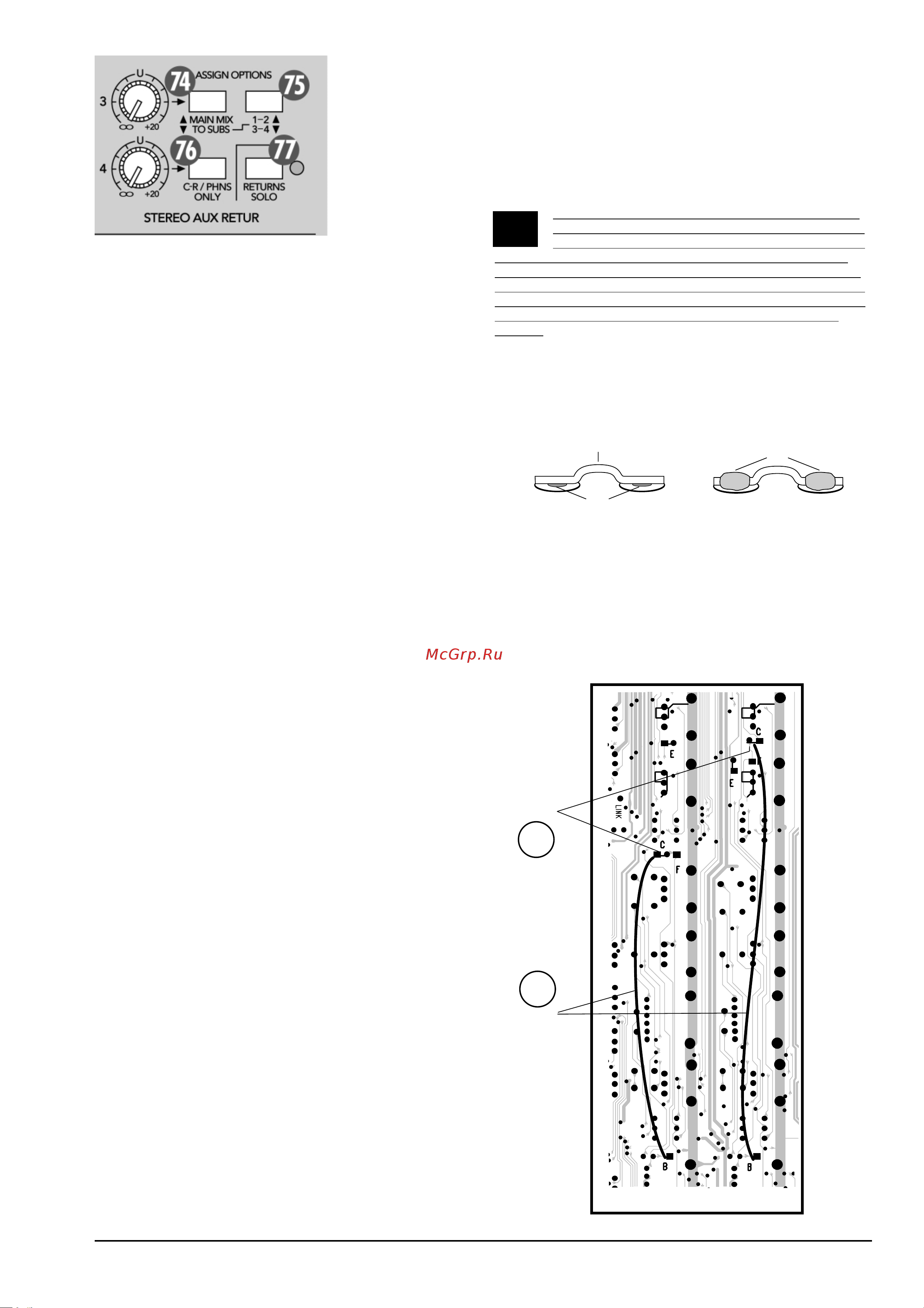

дается со входов AUX RETURN 1 и 2 соот ветственно После этого сигнал переда ется на мастер регуляторы AUX SEND 1 и 2 а затем ина до полнительные выходы AUX SEND 1 и 2 см 17 Это позволяет до бавлять в мониторный микс сигнал обработайный эффектом 74 MAIN MIX ТО SUBS дополни тельный возврат 3 Если кнопка MAIN MIX ТО SUBS отжата то сигнал после регуля тора уровня возврата 3 см 72 передается в основной микс MAIN L R MIX см 54 Если кнопка нажата то сигнал с шины основного микса снимается и направляется на переключатель 1 2 3 4 см 75 75 1 2 3 4 дополнительный воз врат 3 Если кнопка MAIN MIX ТО SUBS отжата то состояние переклю чателя 1 2 3 4 никакой роли не играет В противном случае он определяет маршрутизацию сигнала снимаемого после регу лятора уровня возврата 3 см 72 кнопка отжата сигнал пе редается на фейдеры подгрупп 1 и 2 кнопка нажата сигнал передается на фейдеры подгрупп 3 и 4 Это может пригодиться например в следующем случае Допу стим стереофонический барабанный субмикс оформлен как подгруппа 1 и 2 Выходы подгрупп назначены на основной микс Входящие в субмикс каналы обрабатываются ревербера тором подключенным к одному из посылов Сигнал с ревербе ратора заводится в пульт через дополнительный возврат 3 AUX RETURN 3 В случае если направить сигнал с AUX RETURN 3 непосредст венно в основной микс то происходит следующее При попыт ке уменьшить с помощью фейдеров подгрупп уровень ударных уровень обработанного ревербератором сигнала останется прежним Если же направить сигнал с AUX RETURN 3 на фейде ры подгрупп 1 и 2 то уровни прямого и обработанного сигна лов передаваемых в основной микс через фейдеры подгрупп 1 и 2 будут изменяться пропорционально друг другу Поскольку нажатие на RETURNS SOLO вводит в мониторный сигнал всех четырех дополнительных возвратов то может воз никнуть необходимость удалить некоторые из них Это осуще ствляется поворотом в крайнее левое положение соответству ющего регулятора STEREO AUX RETURNS или мьютированием канала кнопка MUTE см 45 78 Модификация Внимание модификация конфигурации пульта мо жет проводиться только квалифицированными поль зователями Если вы к таковым не относитесь то огоаничьте сферу вашего участия в сервисном обслуживании процедурой смены предохранителей За неисправности свя занные с изменением конфигурации пульта фирма Mackie от ветственности не несет в этом случае она оставляет за собой право отказаться от принятых на себя гарантийных обяза тельств Для перемычек используйте одножильный не витой провод Перемычки НЕ проходят через отверстия в печатной плате Они должны припаиваться к контактным площадкам расположен ным вокруг отверстий и не соприкасаться с соседними кон тактными площадками Следите затем чтобы концы перемы чек не выступали за края контактных площадок Отверстия Пост эквалайзерная модификация В этой модификации отбор сигнала с дополнительных посылов AUX SEND 1 и 2 при нажатой кнопке PRE производится не до а после эквалайзерной секции Если кнопка PRE отжата то ре жим модификация не вносит изменения в маршрутизацию сиг налов Для переделки всего микшера необходимо модифици ровать все каналы Канан 16 Канан 15 76 C R PHNS ONLY дополнитель ный возврат 4 Если кнопка C R PHNS ONLY отжата то сигнал после регулято ра дополнительного возврата 4 AUX RETURN 4 см 72 попа дает в общий микс В противном случае сигнал с шины основ ного микса снимается и направляется в секцию SOURCE см 61 Независимо от установок этой секции сигнал передается на выходы C R OUTS и PHONES аналогично нажатию на кнопку SOLO Допустим необходимо работать под метроном записанный на трек однако в силу вполне понятных причин недопустимо его присутствие в основном миксе В этом случае поможет кнопка C R PHNS ONLY 77 RETURNS SOLO Действие этой кнопки аналогично переключателю SOLO на жатие на нее направляет сигналы на выходы C R OUTS PHONES и светодиодный дисплей Действие зависит от состо яния кнопки MODE см 63 Единственным отличием от каналь ной кнопки SOLO является то что при нажатии на RETURNS SOLO на схему SOLO передаются сигналы всех четырех допол нительных возвратов STEREO AUX RETURNS Допустим необходимо прослушать малый барабан Для этого достаточно нажать на соответствующем канале кнопку SOLO Однако в этом случае будет слышен только прямой сигнал Чтобы в мониторном сигнале присутствовал обработанный сигнал следует нажать кнопку RETURNS SOLO 1604 VLZ PRO Руководство пользователя 15
