10
УКАЗАНИЯ ПО МОНТАЖУ

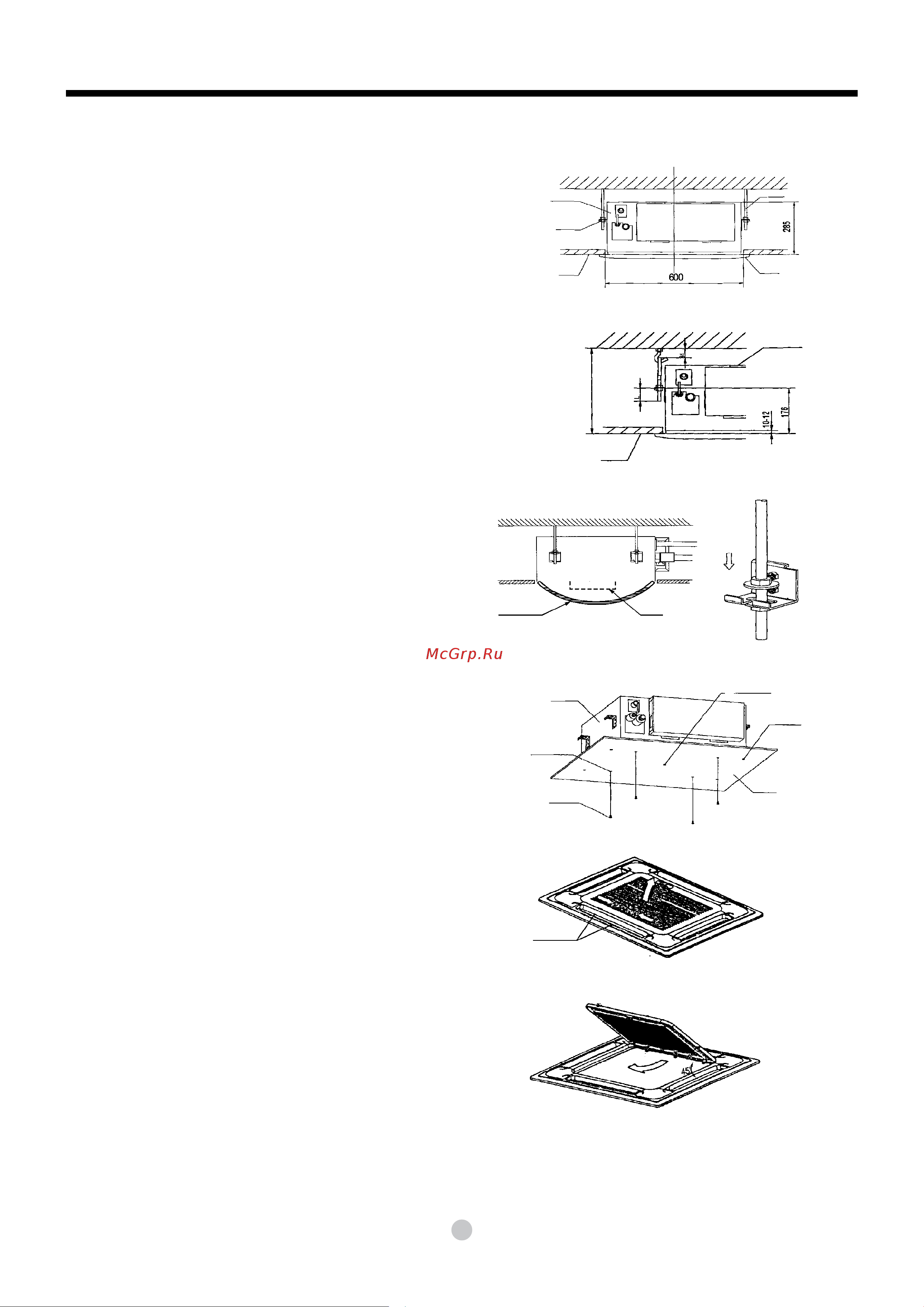

Длину можно вычислить по рис. 17.
Длина=210+L (в общем случае L равно половине длины
монтажного крюка).
c. С помощью гаек на четырех монтажных крюках от-
регулируйте положение блока.
l
С помощью прозрачной трубки, наполненной водой,
проверьте угол установки с четырех сторон блока
или по диагонали (см. рис. 18).
l
При искривлении дренажной трубы возможна утечка
вследствие неправильной работы датчика уровня воды.
l
Отрегулируйте положение блока, чтобы зазоры между
сторонами блока и потолком были одинаковыми.
l
Нижняя часть блока должна быть утоплена на 10–12
мм в потолок (см. рис. 17).
l
По окончании регулировки положения блока надежно
зафиксируйте кондиционер, затянув гайки крепления.
Строящиеся здания и потолки
a. При установке в строящемся здании монтажные
крюки можно вмонтировать заранее (см. п. А.б.
выше). Крюки должны быть достаточно надежными,
чтобы выдержать вес внутреннего блока и не выпа-
дать в случае усадки.
b. После монтажа блока с помощью болтов (М5х16) за-
крепите бумажный установочный шаблон на корпусе
кондиционера. Это необходимо для определения раз-
меров и расположения отверстия в потолке. Перед
установкой убедитесь, что потолок является плоским
и горизонтальным. В других случаях см. п. А.a выше.
c. Процедура монтажа описана в п. А.с выше.
d. Удалите бумажный установочный шаблон.
2. Монтаж панели
ПРЕДОСТЕРЕЖЕНИЕ
l
Никогда не кладите панель лицевой стороной на пол,
не прислоняйте к стене или выпуклым поверхностям.
l
Не ломайте и не подвергайте панель ударам.
(1) Демонтаж решетки входа воздуха.
a. Одновременно сдвиньте две защелки решетки к цен-
тру и поднимите их вверх (см. рис. 21).
b. Поднимите решетку вверх на угол 30° и снимите ее
(см. рис. 22).
Рис. 16
Рис. 17
Рис. 20
Рис. 21
Рис. 22
Рис. 19
Корпус
Гайка
Потолок
Кронштейн
Панель
Корпус
Потолок
Н (Высота потолка)
Бесцветная
прозрачная трубка
Обозначение
горизонтали
Корпус
Центральное отверстие
Отверстие
Бумажный установочный шаблон
Бумажный установочный
шаблон
Отверстие для крюка
Винт М5х16
(из комплекта)
Защелки решетки
