УКАЗАНИЯ ПО МОНТАЖУ
ПРЕДОСТЕРЕЖЕНИЕ
l
Во избежание появления конденсата дренажная
труба и место ее соединения с внутренним блоком
должны быть теплоизолированы.
l
Закрепите место соединения с помощью клейкой
ленты и проверьте отсутствие утечек.
l
Не нагружайте место подсоединения дренажной
трубы.
l
Дренажную трубу следует располагать с уклоном на-
ружу 1/100. Она не должна быть изогнута.
l
Расстояние до места вывода трубы наружу не долж-
но превышать 20 м. При использовании длинной
трубы установите поддерживающие элементы для
предотвращения провисания.
l

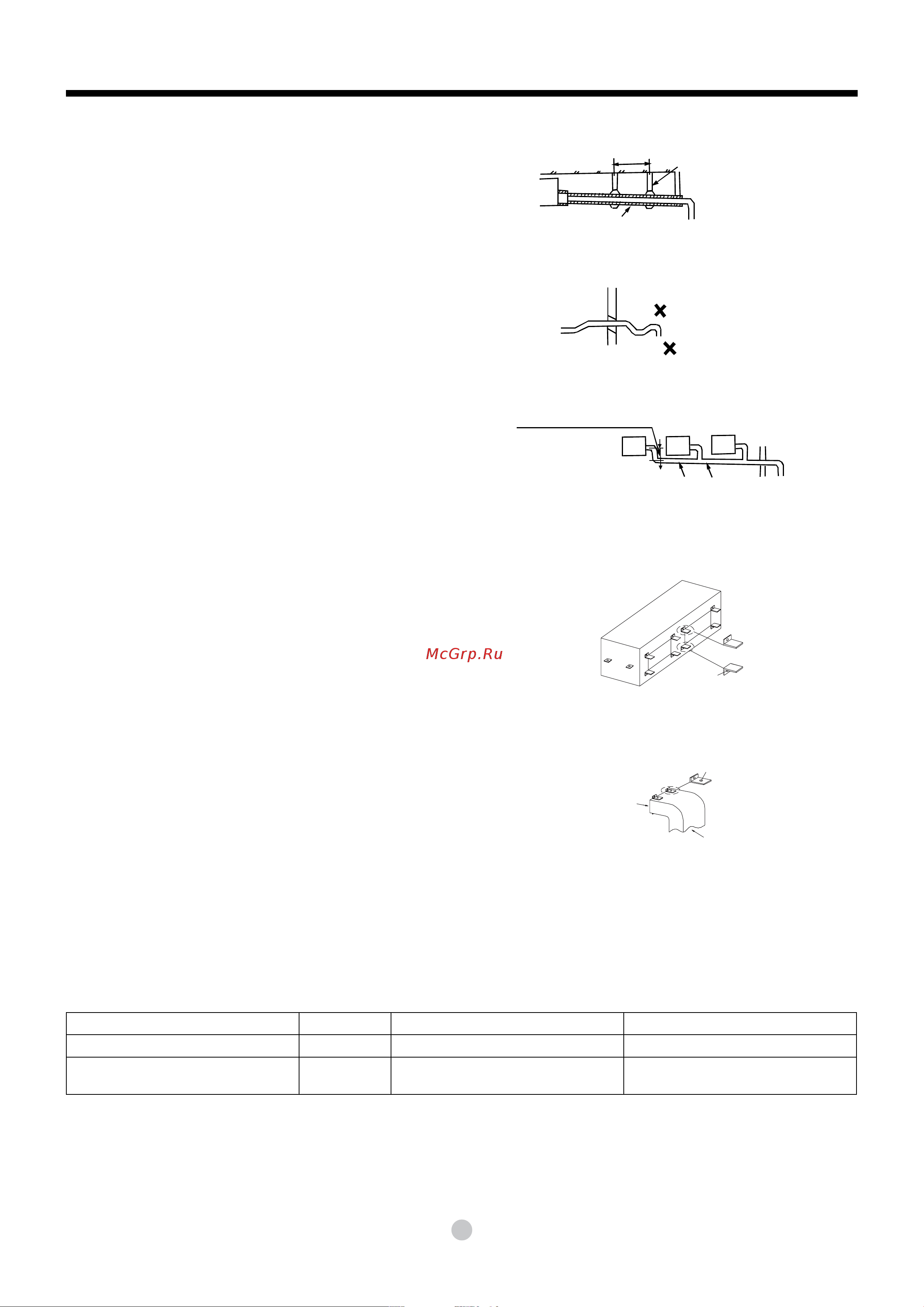

При монтаже труб руководствуйтесь рисунками,
приведенными справа.
Указания по монтажу воздуховода.
Конструкция воздуховода
По причине низкого статического давления блока (око-
ло 0 Па) используйте как можно более короткий воз-
духовод.
Крепление монтажной панели.
С помощью болтов из комплекта поставки закрепите
монтажную панель на воздуховыпускном отверстии
воздуховода. При использовании болтов не из комплек-
та поставки следует подбирать болты соответствующей
длины, чтобы не повредить внутренние элементы блока
(см. рис. 30).
Монтаж воздуховода
С помощью заклепки прикрепите воздуховод к монтаж-
ной панели (см. рис. 41).
ПРИМЕЧАНИЕ.
1. Воздуховод не должен опираться на внутренний блок.
2. Для удобства обслуживания устанавливайте возду-
ховод таким образом, чтобы его можно было легко
снять.
3. При установке в конференц-зале или в ином по-
добном помещении следует предусмотреть наличие
звукопоглощающих элементов.
4. Данное дополнительное оборудование поставляет-
ся по отдельному заказу. Обращайтесь в сервисный
центр.
Дополнительное оборудование
Наименование Кол-во Внешний вид/характеристики Назначение
Установочная панель воздуховода 8 Подсоединение воздуховода
Монтажный болт
(для крепления монтажной панели)
8 ST3,9x10-F-H Крепление монтажной панели воздуховода
Рис. 37
Рис. 38
Рис. 39
Рис. 40
Рис. 41
1,5–2 м
Поддерживающий элемент
Уклон не менее 1/100
Изгиб
S-образный изгиб
Как можно длиннее (10 см)
Уклон не менее 1/100 VP30
Монтажный болт
Воздуховыпускное отверстие
Внутренний блок
Заклепка (крепление воздуховода)
