16
УКАЗАНИЯ ПО МОНТАЖУ
Указания по монтажу пульта ДУ
l
Не бросайте пульт и не подвергайте его ударам.
l
Перед установкой активируйте пульт ДУ для провер-
ки радиуса действия.
l
Держите пульт ДУ на расстоянии не менее 1 м от
ближайшего телевизора или звукового оборудова-
ния. Это необходимо для предотвращения искаже-
ний изображения или звука.
l
Не устанавливайте пульт ДУ в местах воздействия
прямых солнечных лучей или вблизи таких источни-
ков тепла, как кухонная плита. При установке бата-
рей питания соблюдайте полярность.

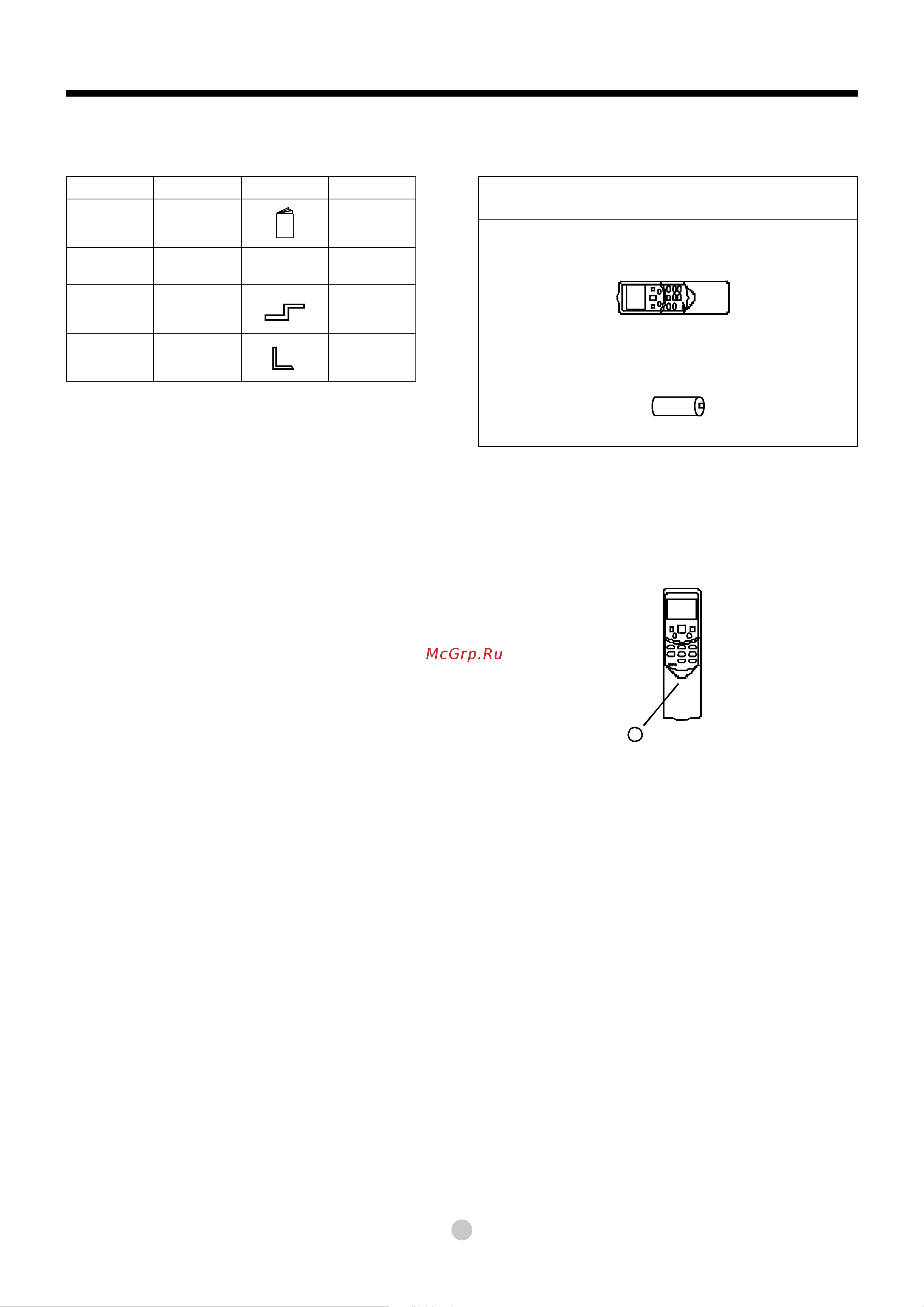

4. Напольно-потолочный блок
4.1 Дополнительное оборудование
Наименование Кол-во Внешний вид Назначение
Руководство
пользователя
1
1
2
3
ST2.9x10-C-H
-
Инструкция по
монтажу
1
(Данное
руководство)
-
Крюк 2
1
2
3
ST2.9x10-C-H
Для монтажа
на стену
Кронштейн 3
1
2
3
ST2.9x10-C-H
Для монтажа
на потолок
Пульт ДУ
1. Пульт ДУ ................................................................... 1
1
2
3
ST2.9x10-C-H
2. Щелочные батареи питания (АМ4) ......................... 2
1
2
3
ST2.9x10-C-H
1
2
3
ST2.9x10-C-H
Рис. 42-1
Пульт ДУ
