3
укаЗаниЯ По МонтаЖу
1. Настенный блок
Выбор места установки
Полностью прочтите указания и последовательно выполняйте их.
Внутренний блок
l
Не подвергайте внутренний блок воздействию высо-
ких температур или пара.
l
Выбирайте место установки с таким расчетом, чтобы
препятствия перед блоком и вокруг него отсутствовали.
l
Место установки должно обеспечивать беспрепят-
ственный вывод конденсата через дренажную систему.
l
Не устанавливайте блок вблизи дверных проемов.
l
Свободное пространство слева и справа от блока
должно составлять не менее 12 см.
l
Используйте металлоискатель для поиска металли-
ческих предметов в стене, чтобы не допустить ее не-
нужных повреждений.
l
Высота монтажа внутреннего блока должна составлять не менее 2 м.
l
Внутренний блок должен быть установлен на расстоянии не менее 15 см от потолка.
l
Любые изменения длины труб могут потребовать изменения количества хладагента в системе.
l
Блок не должен подвергаться воздействию прямых солнечных лучей, которые могут вызвать помутнение пластмассового
корпуса и ухудшение внешнего вида. При невозможности избежать такого воздействия следует предусмотреть защиту от
солнечных лучей.
Наружный блок
l
Если над наружным блоком устроен козырек для защиты от солнечных
лучей или дождя следует убедиться, что он не препятствует излучению
тепла конденсатором.
l
Свободное пространство сзади и слева от блока должно составлять не
менее 30 см. Перед блоком должно быть предусмотрено свободное про-
странство не менее 2 м, с правой стороны (стороны подключения) – не
менее 60 см.
l
Не размещайте животных или растения на путях входа или выхода воздуха.
l
Учитывайте массу кондиционера, выбирайте место монтажа, не допускаю-
щее появления шума или вибраций.
l
Выбирайте место таким образом, чтобы нагретый воздух и шум не беспокоили соседей.
Установка на крыше
l
При установке наружного блока на крыше следует обеспечить горизонтальность его положения.
l
Убедитесь, что конструкция крыши и способ крепления пригодны для размещения устройства.
l
Учитывайте местные нормы, касающиеся установки кондиционеров на крыше.
l
Установка наружного блока на крыше или на стенах фасадов может привести к возникновению излишнего шума и вибра-
ций. Кроме того, в подобных местах обслуживание может быть невозможным.

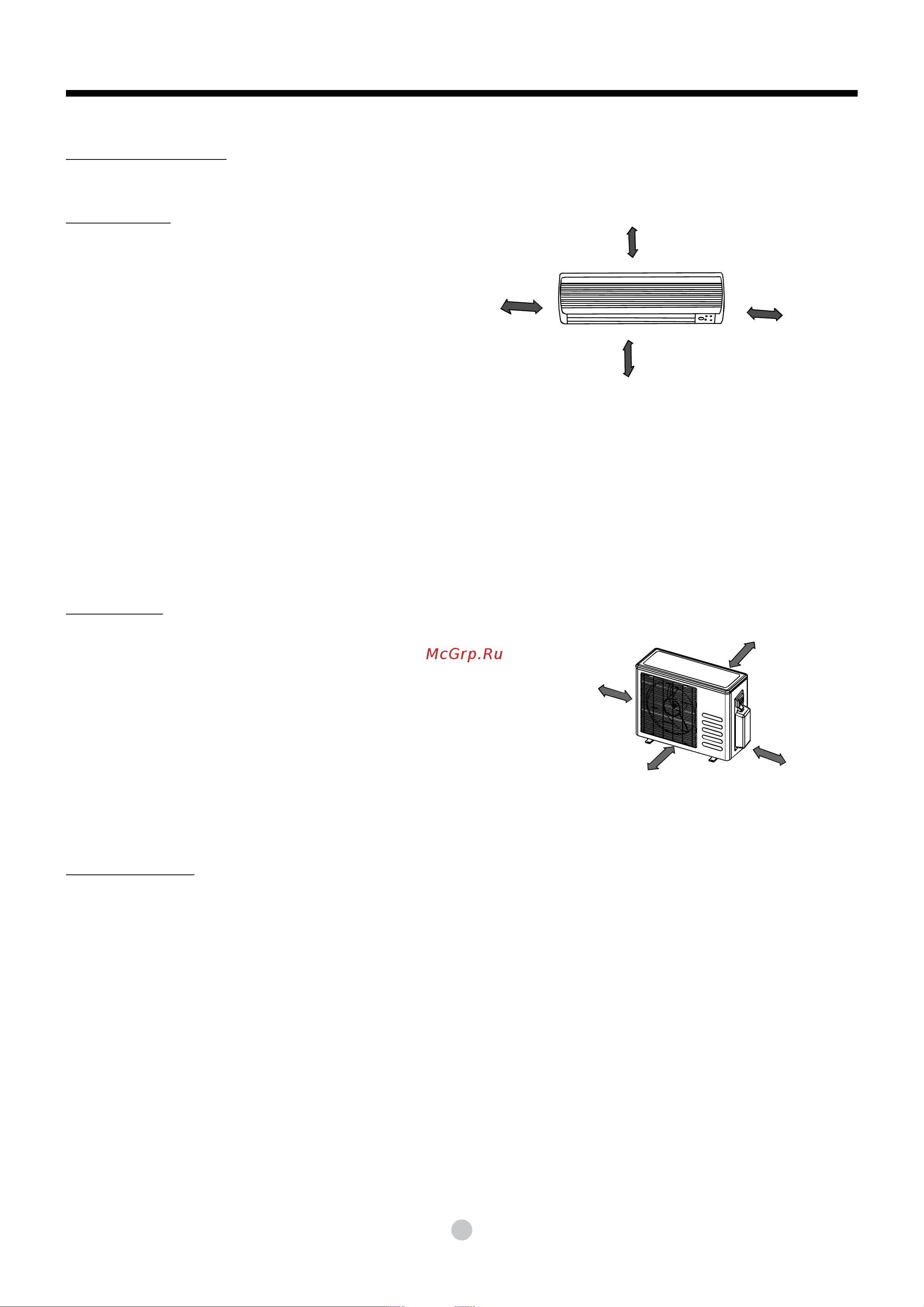

Рис. 1
Более 15 см
Более 12 см
Более 12 см
Более 2 м
Более 30 см
Более 60 см
Более 30 см
Более 2 м
