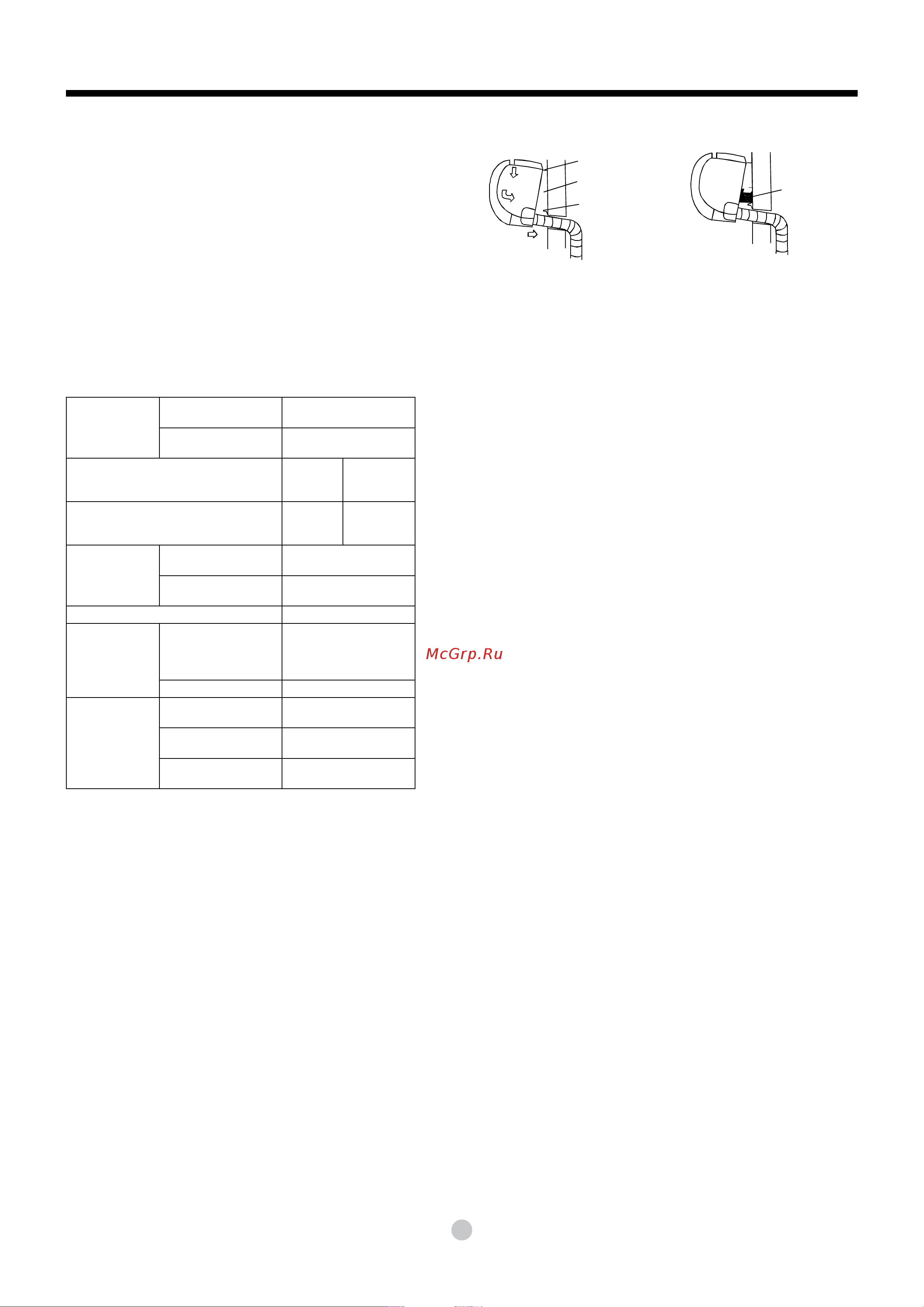

8
УКАЗАНИЯ ПО МОНТАЖУ
4. Монтаж внутреннего блока
1. Проложите трубопроводы через отверстие в стене.
2. Заведите верхний выступ на задней панели внутрен-
него блока за верхний крюкмонтажной пластины и
проверьте надежность крепления блока, покачав его
из стороны в сторону (см. рис. 12).
3. Для облегчения прокладки трубопроводов проложи-
те подходящий упругий материал между блоком и
стеной. После укладки трубопроводов материал уда-
лите.
4. Нажмите на нижнюю часть внутреннего блока в на-
правлении стены, затем проверьте надежность кре-
пления блока, покачав его из стороны в сторону и
вверх-вниз.
Внутренние блоки,
которые можно
использовать
совместно
Кол-во подключенных
блоков
1–5 блоков
Общая мощность
внутренних блоков (кВт)
10,5 кВт
Общая длина трубопроводов для всех
помещений
Не более
75 м
(R410A)
Не более
50 м (R407с/
R22)
Длина трубопровода для одного внутреннего
блока
Не более
15 м
(R410A)
Не более
10 м (R407с/
R22)
Перепад высот
между внутренним
и наружным
блоком
При установке выше
наружного блока (В)
Не более 10 м
При установке ниже
наружного блока (А)
Не более 10 м
Перепад высот между внутренними блоками Не более 5 м
Периодичность
остановки/запуска
компрессора
Время одного цикла
Не менее 6 мин. (от одной
остановки до другой
либо от одного старта до
другого)
Время остановки Не менее 3 мин.
Напряжение
питания
Колебания напряжения
В пределах ±10% от
номинального напряжения
Падение напряжения при
запуске
В пределах ±15% от
номинального напряжения
Дисбаланс напряжений
В пределах ±3% от
номинального напряжения
Рис. 12
Верхний крюк
Нижний крюк
Упор для предотвращения
смещения
Упругий материал
