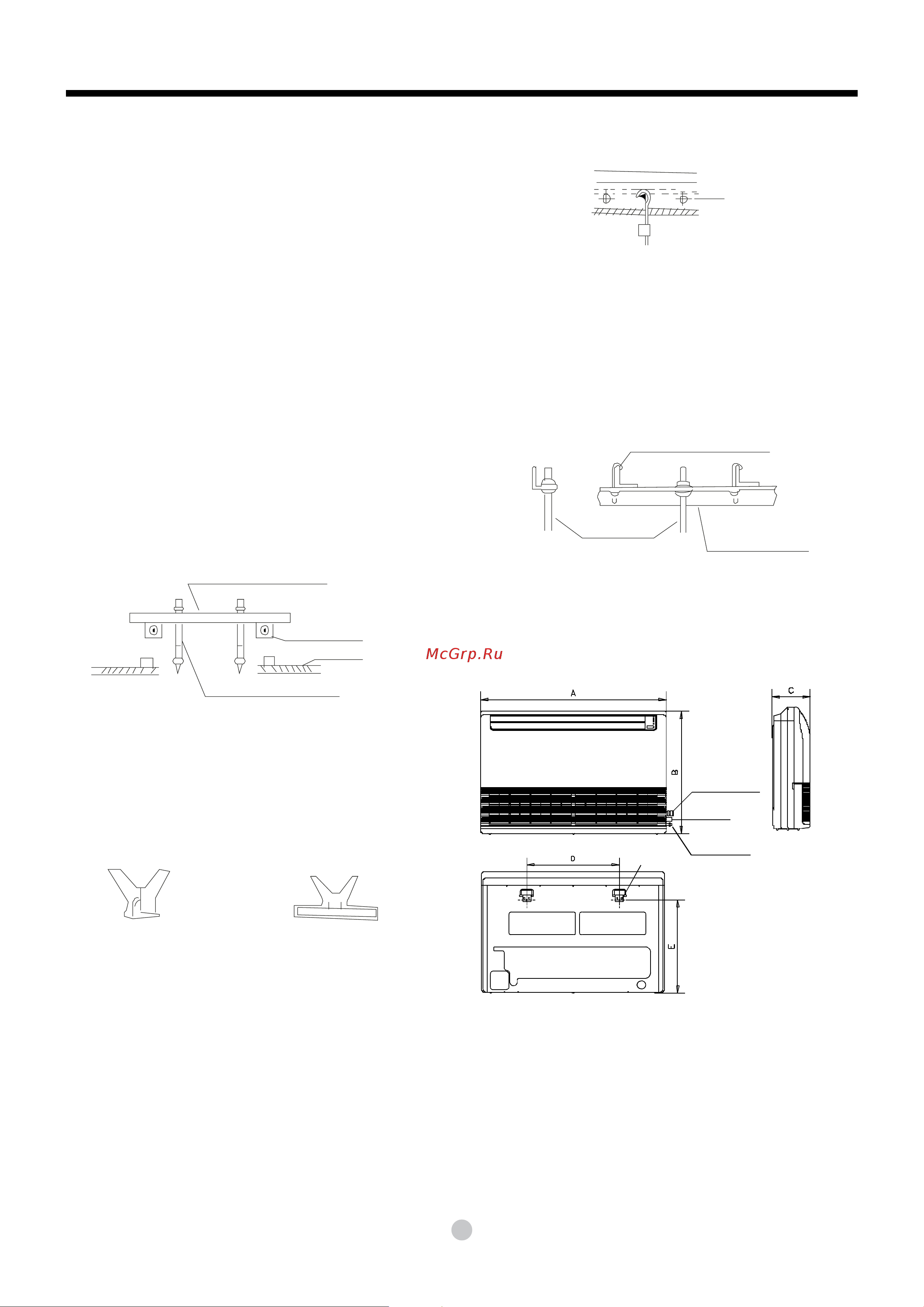

17
УКАЗАНИЯ ПО МОНТАЖУ
4.2 Монтаж внутреннего блока
1. Монтаж болтов ∅10 мм (4 шт.)
l
Для определения расстояния между болтами см. со-
ответствующий рисунок.
l
Установите монтажные болты ∅10 мм.
l
Способ крепления зависит от конструкции потолка.
За детальной информацией обратитесь к специалисту.
- В месте установки потолок должен быть пло-
ским. Во избежание возникновения вибраций
следует усилить элементы перекрытий.
- Вырежьте часть перекрытия.
- Усильте место выреза и элемент перекрытия.
l
После монтажа блока проложите в потолке трубы и
кабель. Выбрав место начала прокладки, определи-
те направление вывода труб. При установке в суще-
ствующий потолок перед навеской блока проложите
трубы хладагента, дренажную трубу, соединитель-
ные кабели внутренних и наружных блоков.
l
Установите монтажные болты.
2. Деревянная конструкция
Закрепите брус на балке и установите в него мон-
тажные болты (см. рис. 42-2).
f
Рис. 42-2
Рис. 42-3
Закрепите брус поперек балок
Монтажные болты
Балка
Потолок
3. Бетонный потолок в строящемся здании
Используйте закладные детали или встроенные бол-
ты (см. рис. 42-3)
(Закладная деталь в форме лопасти) (Закладная деталь в форме направляющей)
4. Существующий потолок из бетонных плит
Используйте встроенные болты и клейкую ленту (см. рис. 42-4).
f
Рис. 42-4
Рис. 42-5
Стальная конструкция
Встроенный болт
(Подвешивание трубы и вставка болта)
5. Стальная конструкция
Установите опорную стальную угловую конструкцию (см. рис. 42-5)
Монтажные болты
Монтажный болт с крючком
Опорная стальная
угловая конструкция
4.3 Монтаж на стену
f
Рис. 42-6
D. Подсоединение
трубы хладагента
(газовая линия)
Дренажная труба
Крюк
E. Подсоединение
трубы хладагента
(жидкостная труба)
