Midea M2OC1-18HRDN1 [21/28] Монтаж труб хладагента

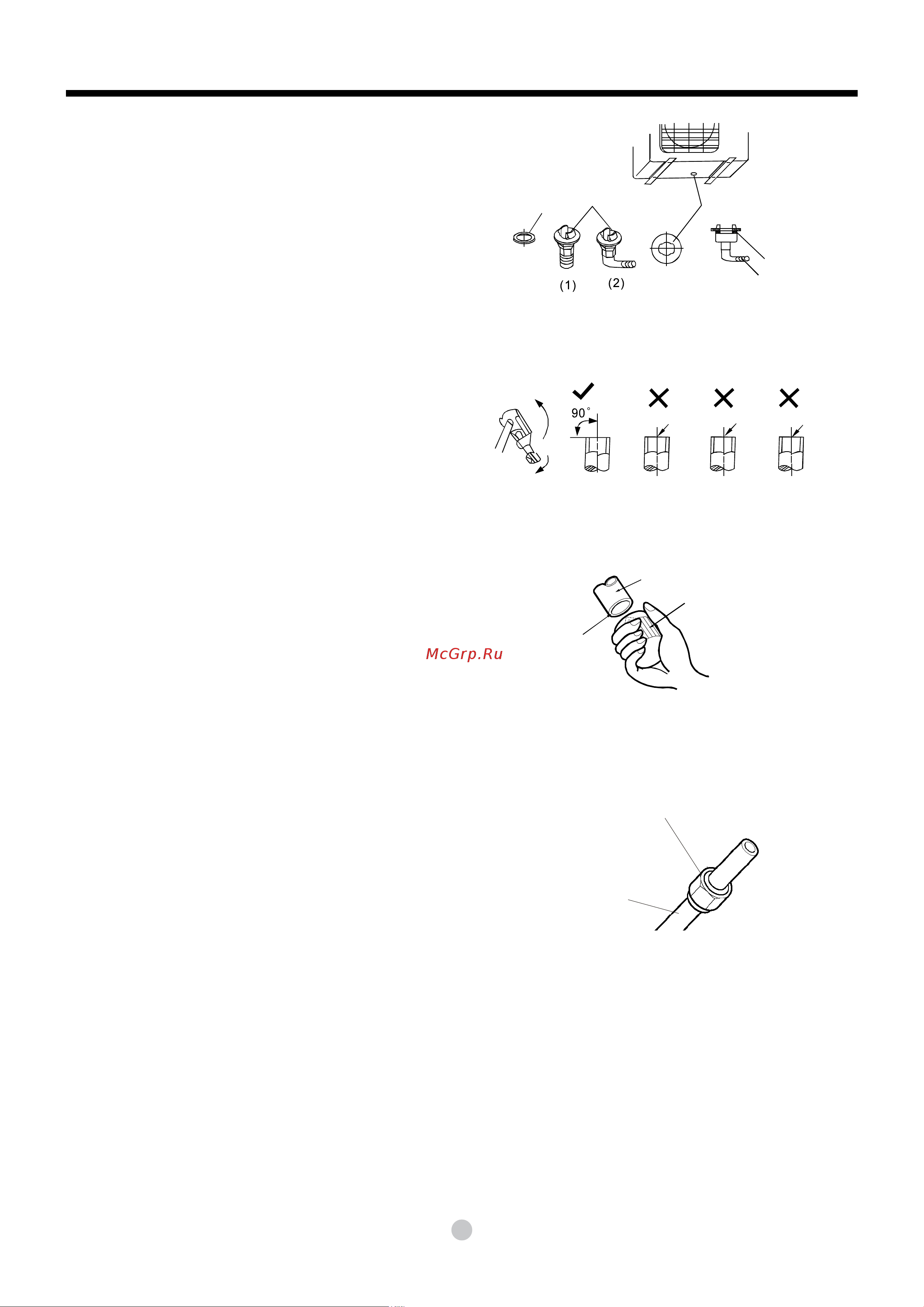

![Midea M2OC1-18HRDN1 [21/28] Монтаж труб хладагента](/views2/1831801/page21/bg15.png)
20
МОНТАЖ ТРУБ ХЛАДАГЕНТА
Монтаж штуцера дренажной трубы
ПРИМЕЧАНИЕ. Вид штуцера зависит от модели устройства.
Вставьте прокладку в дренажный штуцер, затем вставь-
те штуцер в отверстие в поддоне наружного блока и по-
верните его на 90°, зафиксировав в отверстии.
Подсоедините к штуцеру удлинительный дренажный
шланг (приобретается отдельно), если конденсат выте-
кает из наружного блока при работе в режиме нагрева.
Монтаж труб хладагента
1. Развальцовка
Основной причиной утечек хладагента является не-
качественная развальцовка. Развальцуйте трубы в
соответствии с приведенными ниже указаниями.
А. Отрежьте трубы и кабель.
1. Используйте инструменты из набора для работы с
трубами или трубы, приобретенные отдельно.
2. Измерьте расстояние между внутренним и наруж-
ным блоками.
3. Отрезки труб должны быть немного длиннее изме-
ренного расстояния.
4. Кабель должен быть на 1,5 м длиннее трубопроводов.
B. Выравнивание неровных краев
1. Полностью удалите все неровности на срезе трубы.
2. В процессе зачистки среза располагайте трубу отвер-
стием вниз, чтобы не допустить ее засорения.
C. Монтаж гайки
Открутите гайки с внутреннего и наружного блоков и
наденьте их на трубу после выравнивания среза. После
развальцовки надеть гайки будет невозможно.
Рис. 46
Рис. 47
Рис. 48
Рис. 49
Дренажный штуцер
Прокладка
Прокладка
Прокладка
Отверстие в поддоне
наружного блока
Срез под углом Неровный срез Рваный край
Труба
Направить вниз
Расширитель
Накидная гайка
Медная труба
