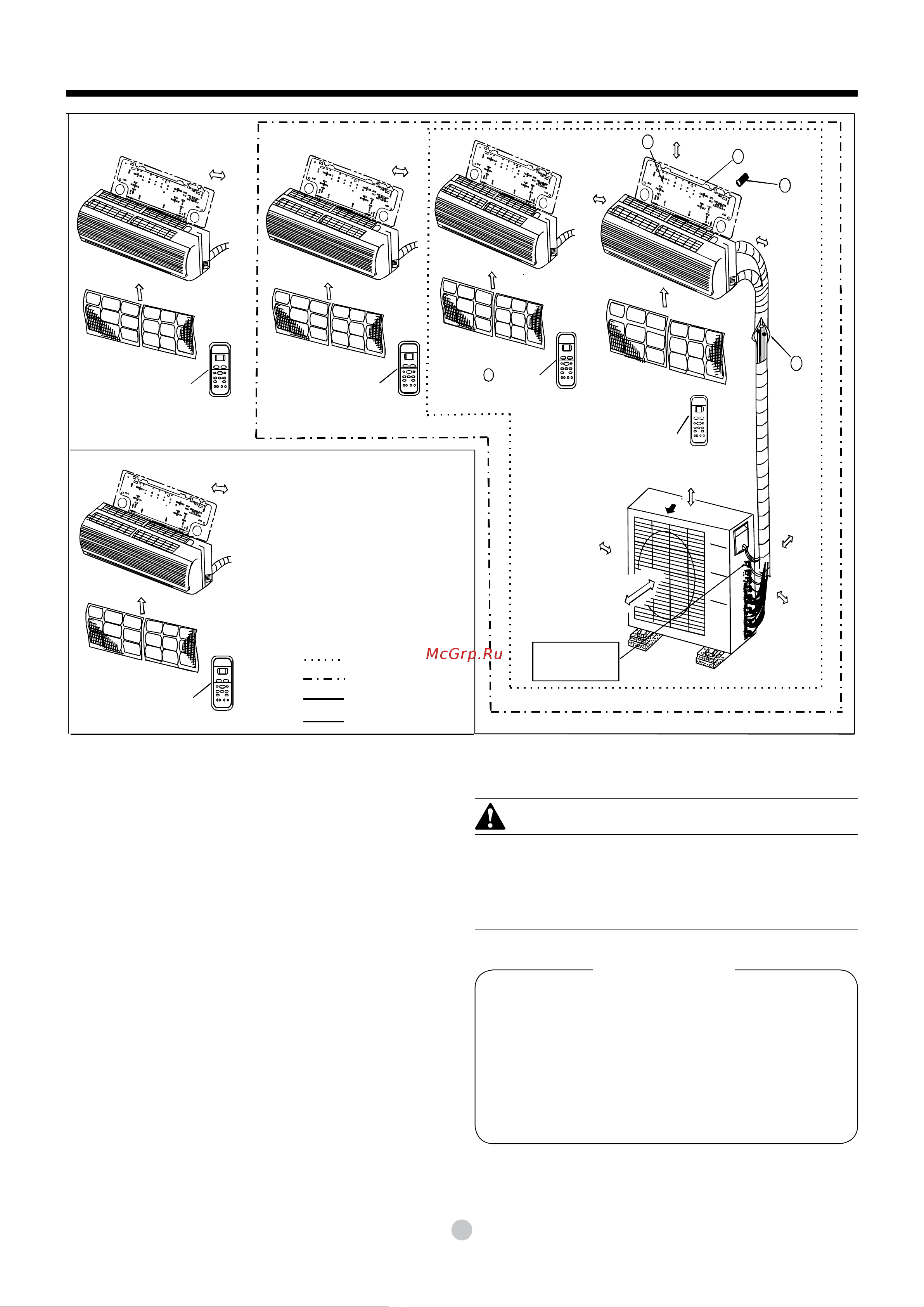

укаЗаниЯ По МонтаЖу
A
B
C
1
2
3
4
5
Рис. 3
Фильтр предв. очистки Фильтр предв. очистки
Фильтр предв. очистки
Фильтр предв. очистки
Фильтр предв.
очистки
Более 12 см
Более 12 см
Более 12 см
Более 12 см
Более 12 см
Более 15 см
Пульт ДУ Пульт ДУ
Пульт ДУ
Пульт ДУ
Пульт ДУ
Более 10 см
Более 30 см
Более 60 см
Более 60 см
Более 2 м
Соединительный
кабель уложить
петлей
Один-пять
Один-четыре
Один-три
Один-два
ПРЕДОСТЕРЕЖЕНИЕ
l
Иллюстрации приведены в ознакомительных целях. Фак-
тический вид кондиционера может незначительно отли-
чаться.
l
Медные трубы должны быть заизолированы по отдельности.
ПредостереЖение
l
Для предотвращения лишних повреждений стены
воспользуйтесь металлоискателем для поиска посто-
ронних металлических предметов.
l
Для минимизации шума и вибраций длина трубопро-
вода должна составлять не менее 3 м.
l
Два из трех направлений А, В и С не должны быть бло-
кированы препятствиями.
