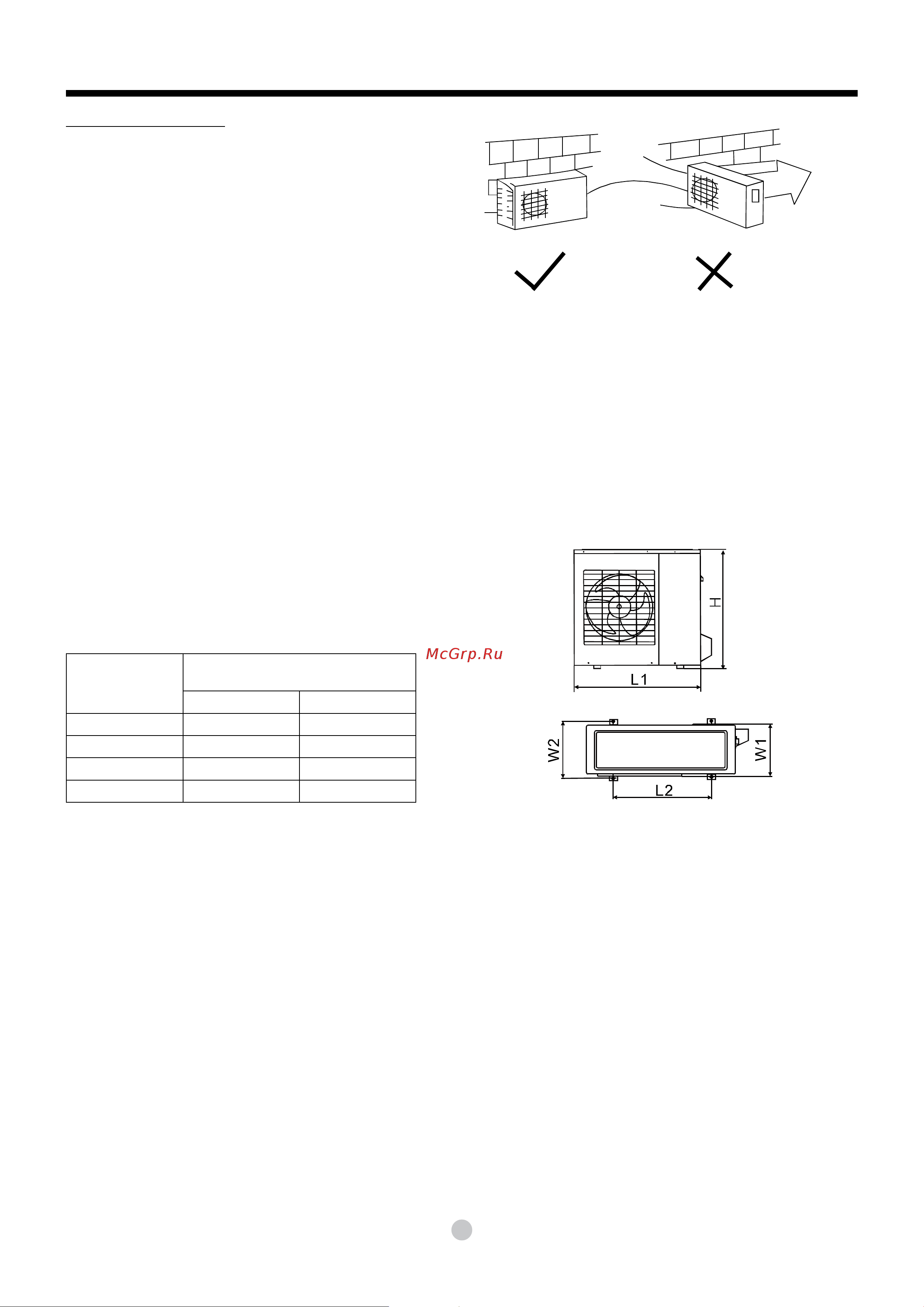

![Midea M2OC1-18HRDN1 [20/28] Указания по монтажу](/views2/1831801/page20/bg14.png)
19
D. Подсоединение трубы
газовой линии
УКАЗАНИЯ ПО МОНТАЖУ
Монтаж наружного блока
Указания по монтажу наружного блока
l
Для предотвращения шума и вибраций устанавли-
вайте наружный блок на прочном основании.
l
Располагайте блок таким образом, чтобы отверстие
выхода воздуха не оказалось заблокированным. При
установке в местах воздействия сильного ветра (на-
пример на морском побережье) для обеспечения
нормальной работы вентилятора следует распола-
гать блок вдоль стены либо использовать защитные
экраны.
l
Избегайте воздействия на блок сильного ветра. При
подвесном монтаже используйте соответствующие
монтажные крюки, руководствуясь приведенными
требованиями.
l
Стена должна быть кирпичной, бетонной или из ино-
го прочного материала. В других случаях следует
усилить место крепления и обеспечить виброизоля-
цию. Крепления крюков к стене и к блоку должны
быть надежными и жесткими.
l
Выходящий из блока воздух не должен блокиро-
ваться.
Монтаж наружного блока
l
При помощи болтов и гаек ∅10 или 8 мм надежно
закрепите наружный блок в горизонтальном поло-
жении на бетонном или ином жестком основании.
Размеры наруж-
ного блока, мм
(L1xHxW1)
Установочные
размеры
L2 (мм) W2 (мм)
760х590х285 530 290
845х700х320 560 335
900х860х315 590 333
990х965х345 624 366
Рис. 44
Рис. 45
Сильный ветер
