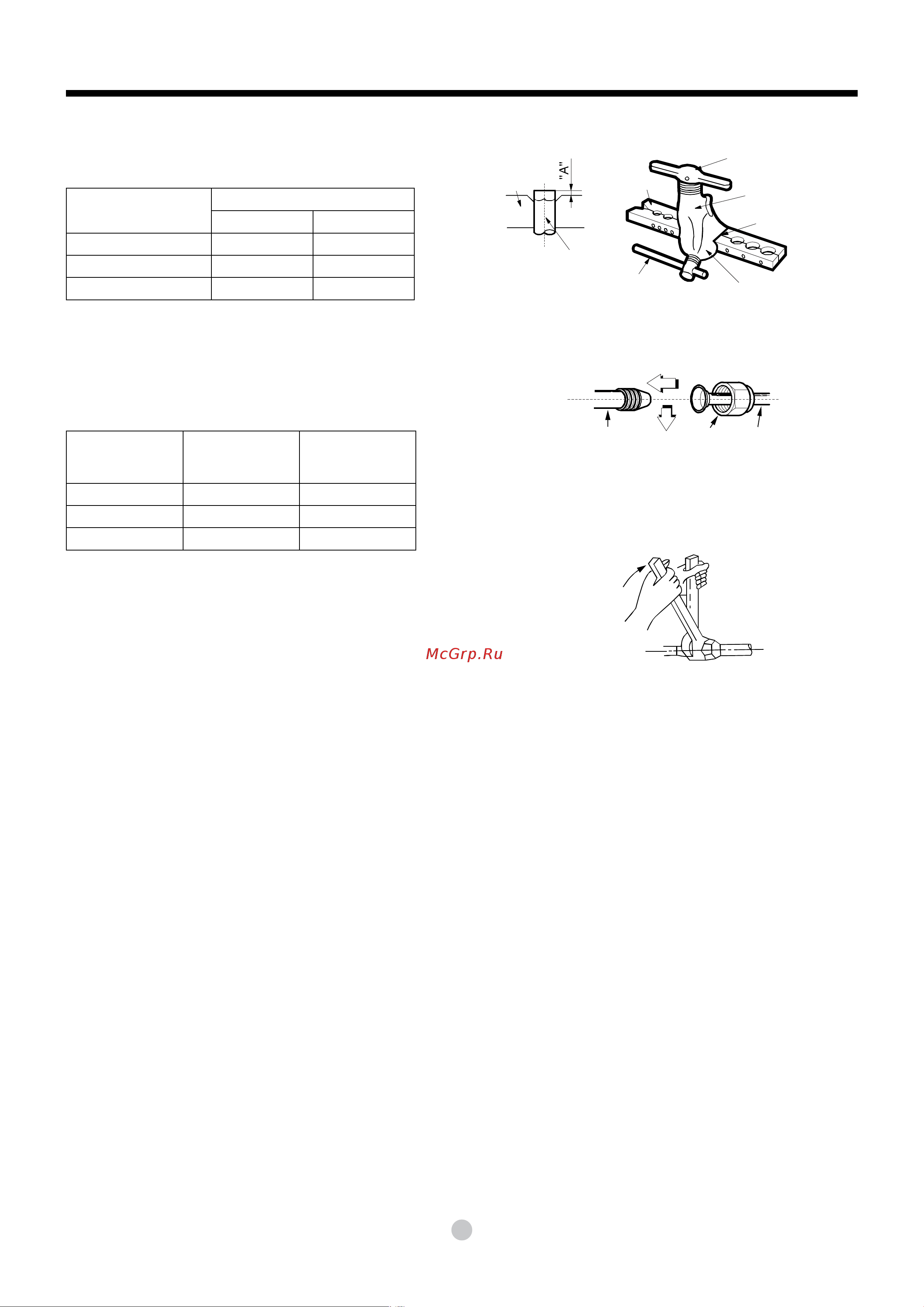

![Midea M2OC1-18HRDN1 [22/28] Электромонтажные работы](/views2/1831801/page22/bg16.png)
21
ЭЛЕКТРОМОНТАЖНЫЕ РАБОТЫ
Прокладка
D. Развальцовка
Плотно закрепите трубку в шаблоне указанного
ниже размера.
Наружный диаметр (мм) А (мм)
Макс. Мин.
∅ 6,35 1,3 0,7
∅ 9,53 1,6 1
∅ 12,7 1,8 1
Затяжка соединения
l
Совместите центры соединяемых труб.
l
Закрутите гайку руками, после чего затяните ее рож-
ковым и динамометрическим ключами, как показано
на рис. 51 и 52.
Наружный диаметр Момент затяжки
(Н•м)
Дополнительный
момент затяжки
(Н•м)
∅ 6,35 1500 (153 кгс•см) 1600 (163 кгс•см)
∅ 9,52 2500 (255 кгс•см) 2600 (265 кгс•см)
∅ 12,7 3500 (357 кгс•см) 3600 (367 кгс•см)
Предостережение
l
Чрезмерная затяжка может привести к поврежде-
нию гайки.
Электромонтажные работы
Указания по безопасности при проведении электромон-
тажных работ.
1. При наличии серьезных нарушений требований
электробезопасности следует прекратить монтаж и
обратиться к заказчику для устранения проблемы.
2. Напряжение питания должно находиться в преде-
лах 90–110% от номинального напряжения питания
устройства.
3. В цепи питания должно быть установлено УЗО, а так-
же выключатель мощностью в 1,5 раза превышаю-
щей максимальный потребляемый устройством ток.
4. Обеспечьте качественное заземление кондиционера.
5. Производите подключения в соответствии со схе-
мой, расположенной на панели наружного блока.
6. Все электромонтажные работы должны проводить-
ся только квалифицированным специалистом в со-
ответствии с местными требованиями.
7. Для подключения кондиционера должна использо-
ваться отдельная цепь питания с индивидуальной
розеткой.
Рис. 50
Рис. 51
Рис. 52
Шаблон
Рукоятка зажима
Конус
Медная трубка
Рукоятка
Метка (красная стрелка)
Зажим
Труба внутреннего блока
Накидная гайка Трубопровод
