7

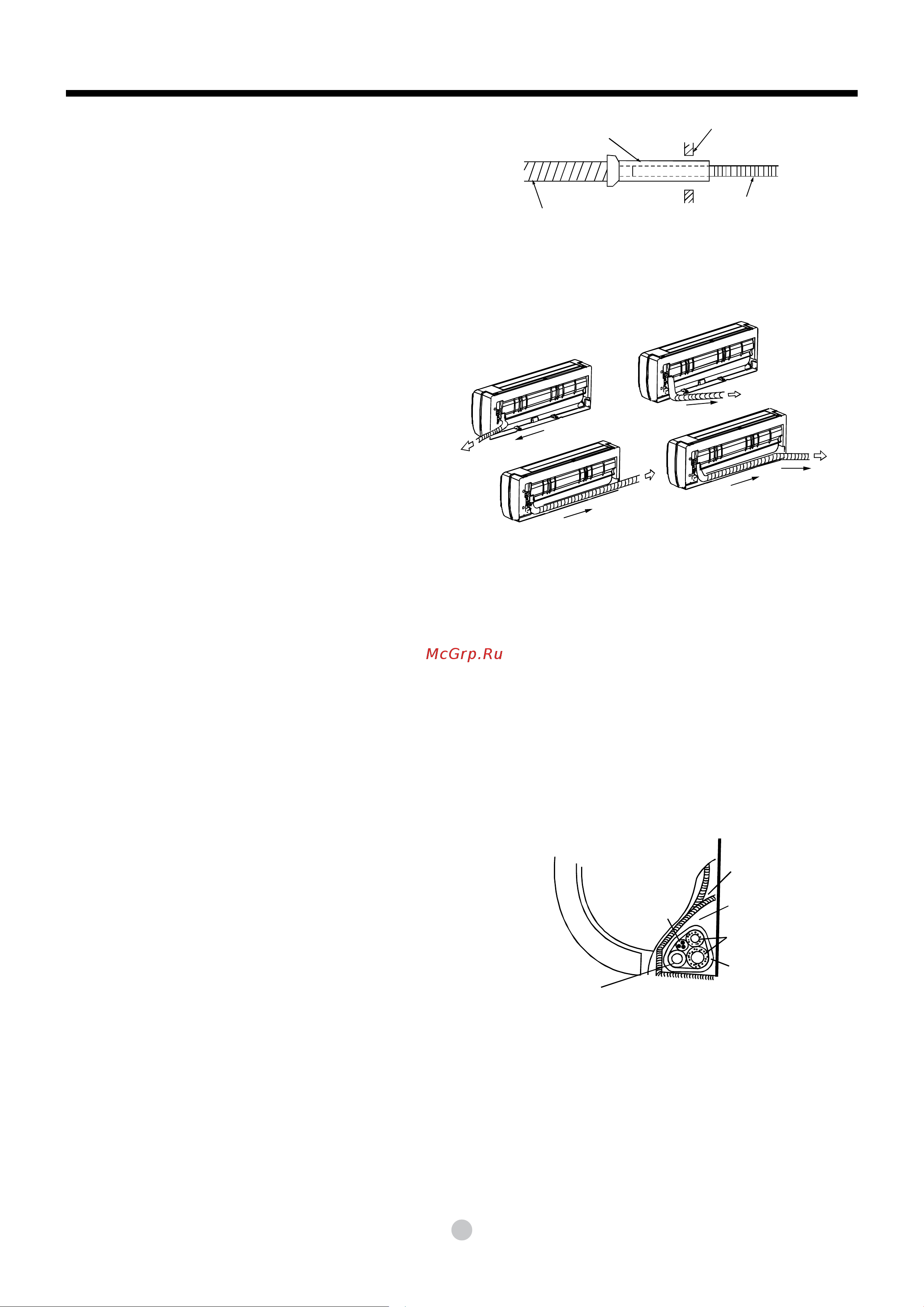

УКАЗАНИЯ ПО МОНТАЖУ
2. При соединении с удлинительной дренажной труб-
койи золируйте место соединения с помощью за-
щитной втулки. Не допускайте провисания дренаж-
ной трубки.
Прокладка соединительных труб
1. Для левостороннего и правостороннего расположе-
ния трубопроводов удалите крышку труб на боковой
панели.
2. Для левостороннего и правостороннего располо-
жения смонтируйте трубопроводы, как показано на
рис. 10.
3. Закрепите конец соединительного трубопровода.
(См. «Затяжка соединений» в разделе «МОНТАЖ
ТРУБОПРОВОДА ХЛАДАГЕНТА»).
4. Укладка и изоляция трубопровода
С помощью ленты плотно скрепите вместе трубопровод,
соединительный кабель и дренажную трубу, как показа-
но на рис. 11.
l
Конденсат с задней части внутреннего блока скапли-
вается в дренажном отсеке и выводится за пределы
помещения. Не укладывайте кабели и трубопроводы
в дренажный отсек.
ПРЕДОСТЕРЕЖЕНИЕ
l
В первую очередь подключите внутренний блок, за-
тем наружный блок.
l
Уложите трубопроводы так, чтобы они не выступали
за заднюю поверхность блока.
l
Не допускайте провисания дренажного шланга.
l
Обмотайте теплоизоляцией оба дополнительных
трубопровода.
l
Располагайте дренажный шланг в нижней части
связки. Верхнее расположение дренажного шланга
может привести к переполнению дренажного поддо-
на внутри блока.
l
Не допускайте пересечения или скручивания соеди-
нительного кабеля с другими проводами.
l
Для обеспечения эффективного слива воды распо-
лагайте дренажный шланг с уклоном наружу.
Рис. 8
Рис. 9 Рис. 10
Дренажный шланг
Защитная втулка
Стена
Удлинительный дренажный шланг
Укладка трубопровода справа
Укладка трубопровода слева
Укладка трубопровода сзади справа
Укладка трубопровода сзади слева
Рис. 11
Внутренний блок
Соединительный
кабель
Дренажный шланг
Соединительная
труба
Лоток для труб
Дренажный отсек
Бандажная лента
