УКАЗАНИЯ ПО МОНТАЖУ
3. Канальный блок
Указания по безопасности при монтаже
1. Запланируйте маршрут переноски устройства.
2. Переносите устройство в его нормальном положении.
3. В случае установки блока на металлические части здания обеспечьте электроизоляцию в соответствии с нормативами.
4. Избегайте установки блока в следующих местах, в противном случае возможен отказ блока (при необходимости установки
в подобных местах обратитесь к специалистам).
A. В местах присутствия минерального масла (напримеру металлорежущих станков).
B. В местах с соленой атмосферой (на морском побережье).
C. В местах скопления едких газов, например сернистого (около горячих источников).
D. В местах значительных колебаний напряжения (на производстве).
E. В транспортных средствах или в ограниченном пространстве.
F. На кухнях или в местах скопления паров масла.
G. В местах воздействия сильных электромагнитных волн.
H. В местах наличия огнеопасных материалов или газов.
I. В местах наличия паров кислот или щелочей.
J. В других нетипичных условиях.
Дополнительное оборудование
№ Наименование Кол-во Внешний вид Назначение
1 Изоляционная втулка 2
Теплоизоляция мест соединения трубопроводов
2 Пульт ДУ 1 - Дистанционное управление кондиционером
3 Большая шайба 8 - Подвеска внутреннего блока
4 Бандажная лента 10 - Закрепление изоляции трубопроводов
5
Штуцер выходного отверстия для воды (для устройств с функцией
охлаждения/нагрева)
1 - Дренажная система наружного блока
6
Уплотнительная прокладка (для устройств с функцией охлаждения/
нагрева)
1 - Дренажная система наружного блока
7 Медная гайка 2 - Соединительные трубы
8 Дренажный шланг 1 - Дренажная система внутреннего блока
9 Щелочная батарея #7 1 - -
10 Приемник сигнала пульта ДУ 1 - -
11 Соединительный провод наружного/внутреннего блока 1 - -

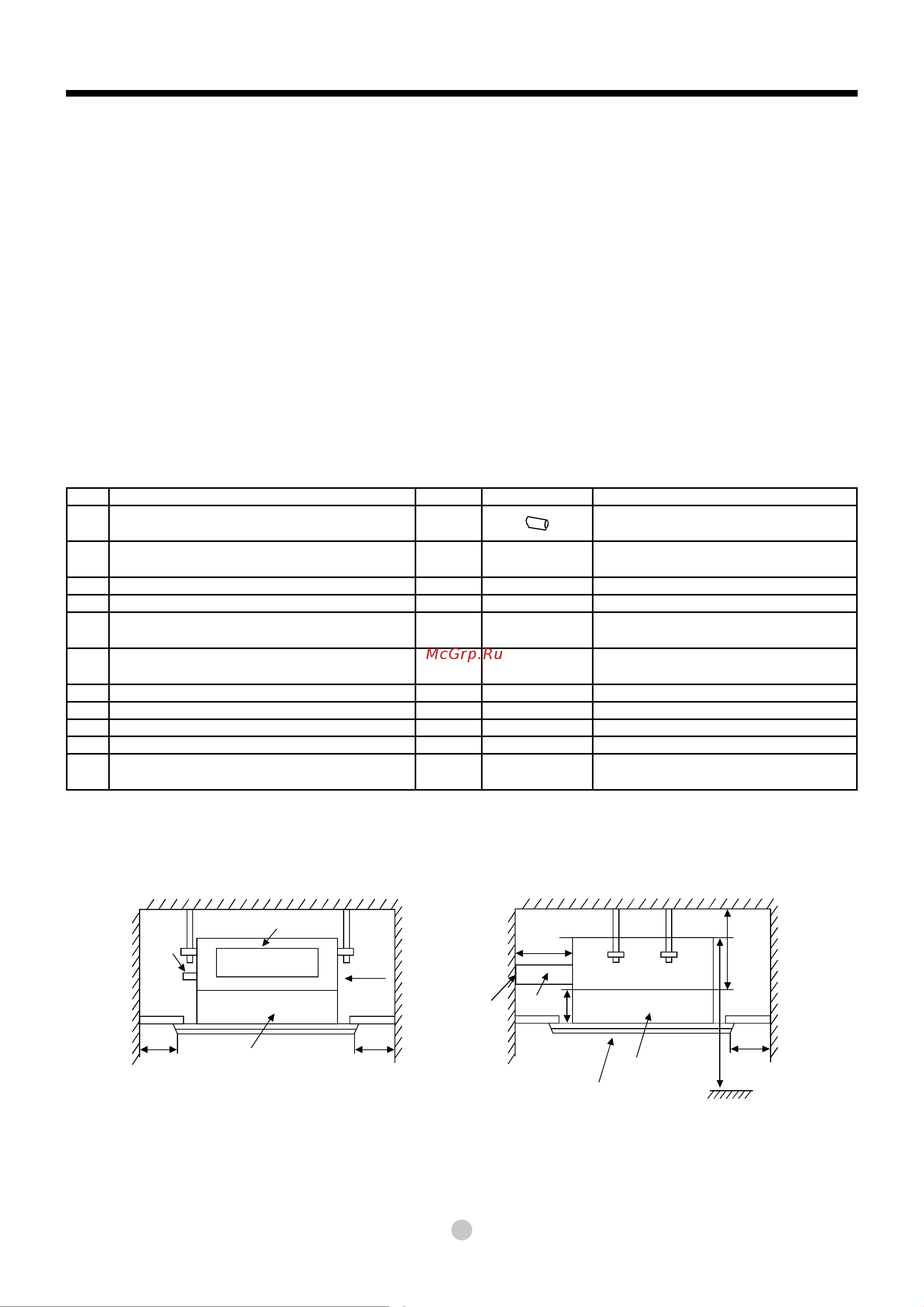

Монтаж внутреннего блока
❖ Место установки
l
Необходимо достаточное пространство для монтажа и обслуживания.
<500 мм <100 мм
Воздуховыпускное отверстие
Коробка возврата воздуха
Коробка возврата воздуха
Коробка возврата воздуха
Направление
А
Труба
хладагента
<500 мм
Воздуховыпускное
отверстие
Воздуховод
>250 мм
>200 мм
<3 м
<1 м
l
Потолок горизонтален и способен выдержать вес внутреннего блока.
l
Отверстия для входа и выхода воздуха не блокированы и не подвержены чрезмерному воздействию наружного воздуха.
l
Поток воздуха распространяется по всему помещению.
l
Соединительные и дренажная трубы легкодоступны.
l
Прямое воздействие источников тепла отсутствует.
