ESR-Series. Руководство по эксплуатации. Версия 1.14.0
103
Пропишем VLAN 2, VLAN 64, VLAN 2000 на порт gi1/0/1-2:
esr-1000(config)# interface gi1/0/1
esr-1000(config-if-gi)# mode switchport
esr-1000(config-if-gi)# switchport forbidden default-vlan
esr-1000(config-if-gi)# switchport general allowed vlan add 2,64,2000 tagged

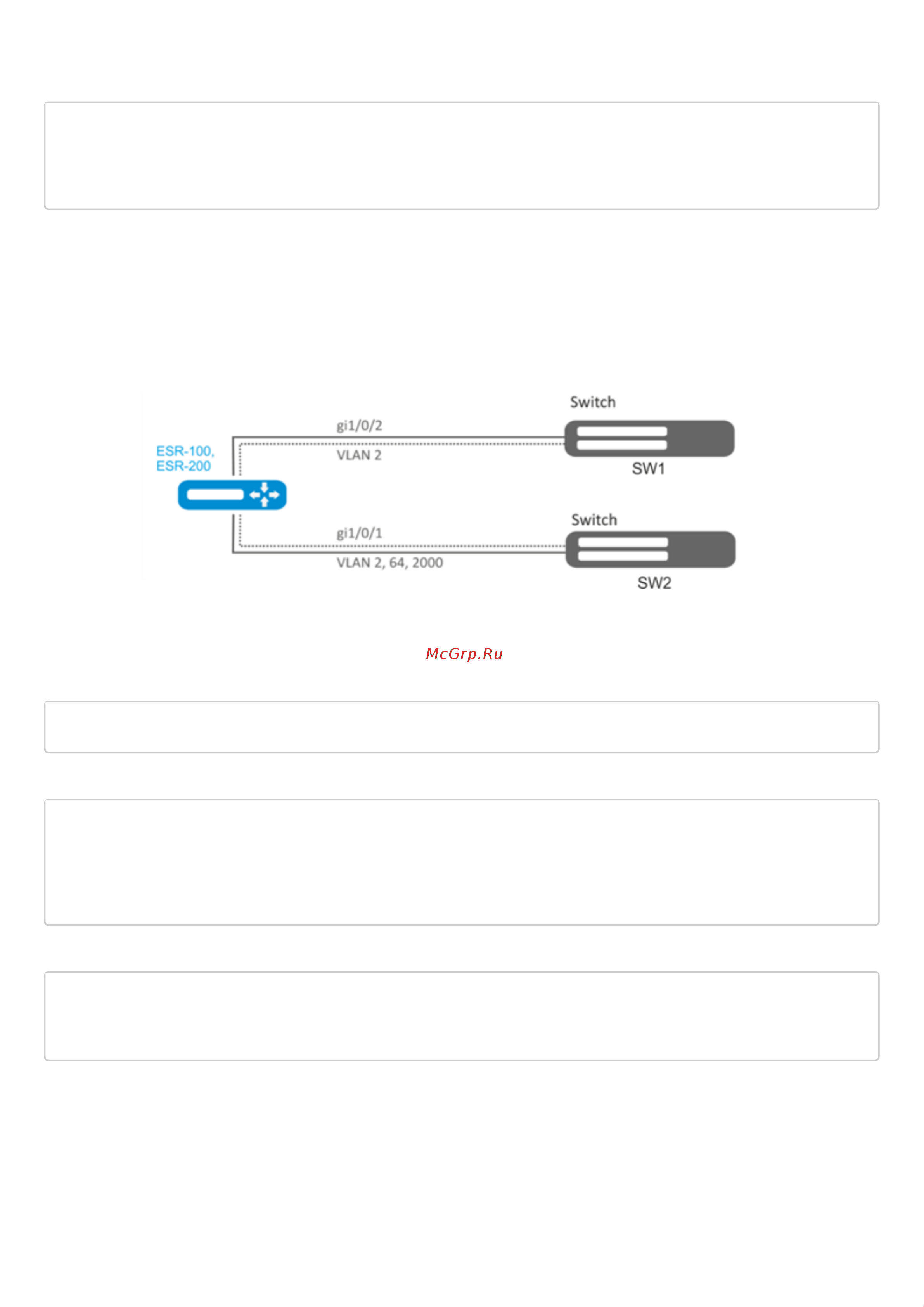

8.1.4 Пример настройки 3. Разрешение обработки VLAN в тегированном и не тегированном
режиме
Задача:
Настроить порты gi1/0/1 для передачи и приема пакетов в VLAN 2, VLAN 64, VLAN 2000 в режиме trunk,
настроить порт gi1/0/2 в режиме access для VLAN 2 на ESR-100/ESR-200.
Решение:
Создадим VLAN 2, VLAN 64, VLAN 2000 на ESR-100/ESR-200:
esr(config)# vlan 2,64,2000
Пропишем VLAN 2, VLAN 64, VLAN 2000 на порт gi1/0/1:
esr(config)# interface gi1/0/1
esr(config-if-gi)# mode switchport
esr(config-if-gi)# switchport forbidden default-vlan
esr(config-if-gi)# switchport mode trunk
esr(config-if-gi)# switchport trunk allowed vlan add 2,64,2000
Пропишем VLAN 2 на порт gi1/0/2:
esr(config)# interface gi1/0/2
esr(config-if-gi)# mode switchport
esr(config-if-gi)# switchport access vlan 2
8.2 Настройка LLDP
Link Layer Discovery Protocol (LLDP) — протокол канального уровня, позволяющий сетевому
оборудованию оповещать оборудование, работающее в локальной сети, о своём существовании и
передавать ему свои характеристики, а также получать от него аналогичные сведения.
