ESR-Series. Руководство по эксплуатации. Версия 1.14.0
105
1.
2.
8.2.2 Пример настройки
Задача:

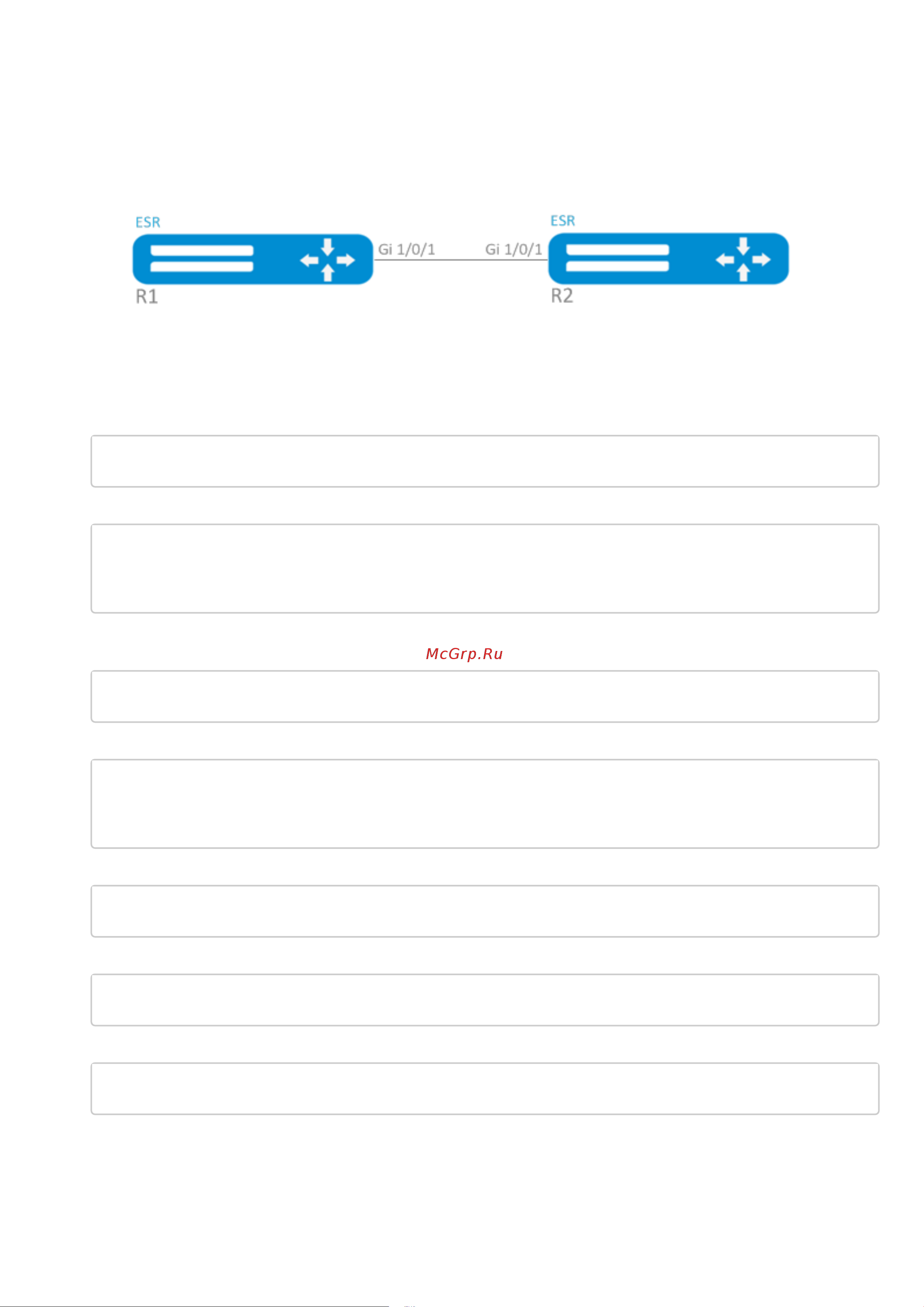

Организовать обмен и обработку LLDPDU между маршрутизаторами ESR-1 и ESR-2.
Решение:
Конфигурирование R1
Включим LLDP глобально на маршрутизаторе:
esr(config)# lldp enable
Включим прием и отправку LLDPDU на интерфейсе gi 1/0/1.
esr(config)# interface gigabitethernet 1/0/1
esr(config-if-gi)# lldp receive
esr(config-if-gi)# lldp transmit
Конфигурирование R2
Включим LLDP глобально на маршрутизаторе:
esr(config)# lldp enable
Включим прием и отправку LLDPDU на интерфейсе gi 1/0/1.
esr(config)# interface gigabitethernet 1/0/1
esr(config-if-gi)# lldp receive
esr(config-if-gi)# lldp transmit
Общую информацию по LLDP соседям можно посмотреть командой:
esr# show lldp neighbors
Подробную информацию по соседу конкретного интерфейса можно посмотреть командой:
esr# show lldp neighbors gigabitethernet 1/0/1
Общую статистику по LLDP можно посмотреть командой:
esr# show lldp statistics
