Eltex ESR-1511 [248/600] Пример настройки ospf stub area
![Eltex ESR-1511 [248/600] Пример настройки ospf stub area](/views2/1832180/page248/bgf8.png)
ESR-Series. Руководство по эксплуатации. Версия 1.14.0
248
Включим анонсирование маршрутной информации из протокола RIP:
esr(config-ospf)# redistribute rip
Включим OSPF-процесс:
esr(config-ospf)# enable
esr(config-ospf)# exit
Соседние маршрутизаторы подключены к интерфейсам gi1/0/5 и gi1/0/15. Для установления соседства
с другими маршрутизаторами привяжем их к OSPF-процессу и области. Далее включим на интерфейсе
маршрутизацию по протоколу OSPF:
esr(config)# interface gigabitethernet 1/0/5
esr(config-if-gi)# ip ospf instance 10
esr(config-if-gi)# ip ospf area 1.1.1.1
esr(config-if-gi)# ip ospf
esr(config-if-gi)# exit
esr(config)# interface gigabitethernet 1/0/15
esr(config-if-gi)# ip ospf instance 10
esr(config-if-gi)# ip ospf area 1.1.1.1
esr(config-if-gi)# ip ospf
esr(config-if-gi)# exit
esr(config)# exit
11.4.3 Пример настройки OSPF stub area
Задача:
Изменить тип области 1.1.1.1, область должна быть тупиковой. Тупиковый маршрутизатор должен
анонсировать маршруты, полученные по протоколу RIP.
Решение:

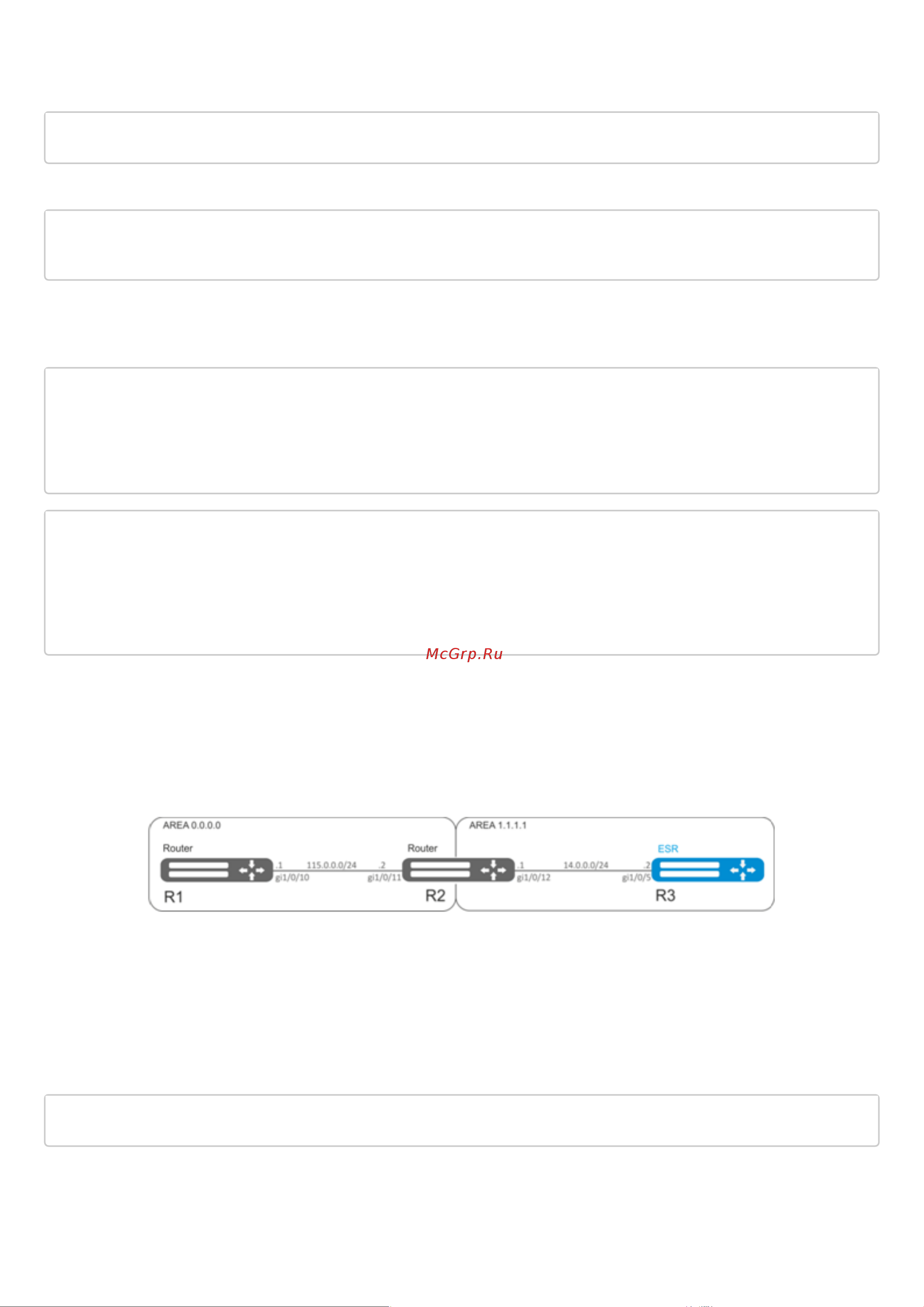

Предварительно нужно настроить протокол OSPF и IP-адреса на интерфейсах согласно схеме,
приведенной на рисунке.
Изменим тип области на тупиковый. На каждом маршрутизаторе из области 1.1.1.1 в режиме
конфигурирования области выполним команду:
esr(config-ospf-area)# area-type stub
