Eltex ESR-1511 [504/600] Пример настройки
![Eltex ESR-1511 [504/600] Пример настройки](/views2/1832180/page504/bg1f8.png)
ESR-Series. Руководство по эксплуатации. Версия 1.14.0
504
•
•
Шаг Описание Команда Ключи
13 Задать интервал времени, за который
усредняется статистика о нагрузке на
туннель (не обязательно).
esr(config-l2tp)# load-average
<TIME>
<TIME> – интервал в
секундах, принимает
значения [5..150]
Значение по умолчанию: 5
14 Изменить интервал времени в
секундах, по истечении которого
маршрутизатор отправляет keepalive-
сообщение (не обязательно).
esr(config-l2tp)# ppp timeout
keepalive <TIME >
<TIME> – время в секундах,
задается в диапазоне
[1..32767].
Значение по умолчанию: 10
15 Изменить количество неудачных
data-link тестов перед разрывом
сессии (не обязательно).
esr(config-l2tp)# ppp failure-count
<NUM>
<NUM> – количество
неудачных data-link тестов,
задается в диапазоне [1..100].
Значение по умолчанию: 10
Также для PPPoE-клиента возможно настроить QoS в базовом или расширенном режимах (см. раздел
Управление QoS).

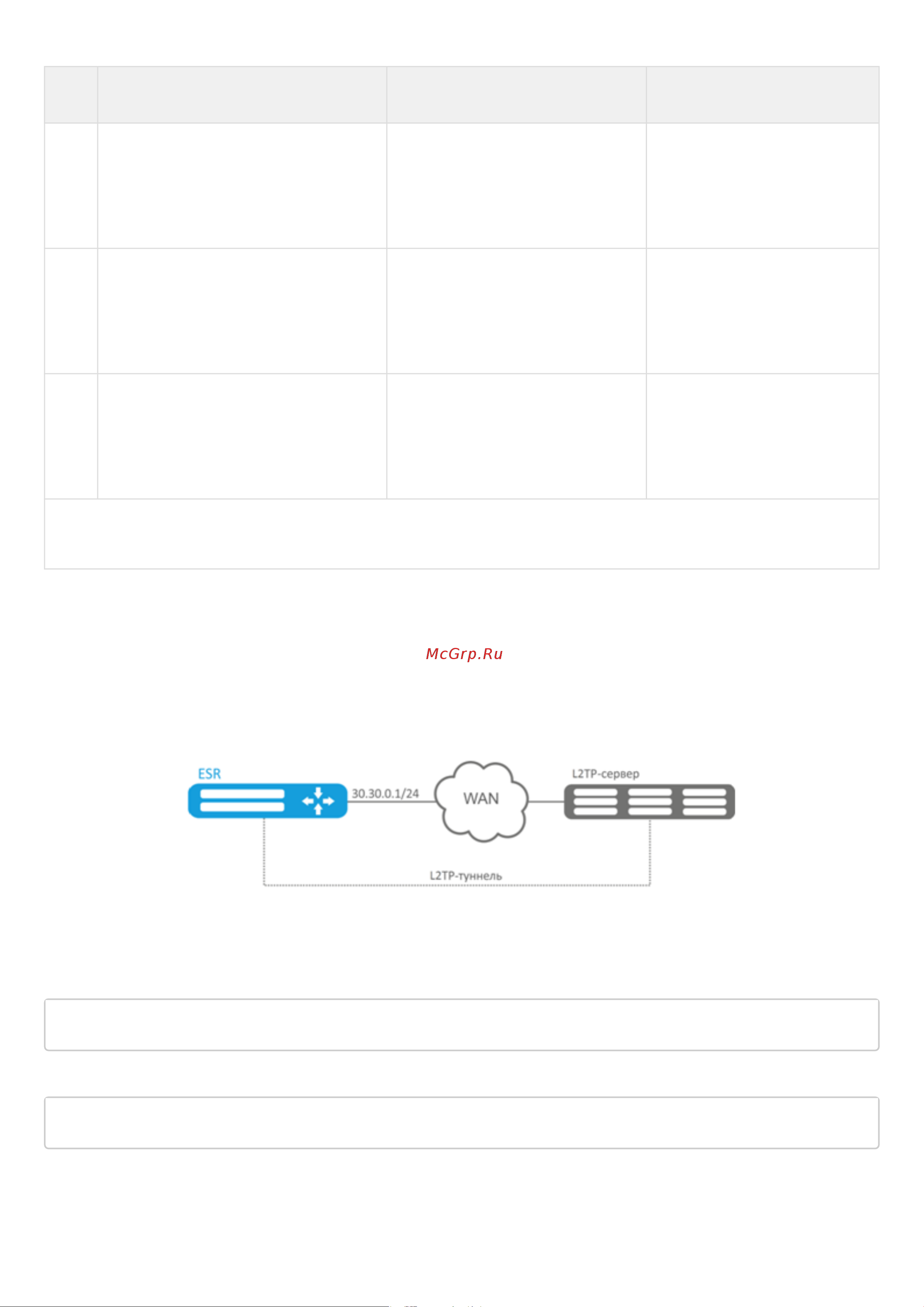

15.6.2 Пример настройки
Задача:
Настроить PPTP-туннель на маршрутизаторе:
адрес PPTP сервера 20.20.0.1;
учетная запись для подключения – логин: ivan, пароль: simplepass
Решение:
Создадим туннель L2TP:
esr(config)# tunnel l2tp 1
Укажем учетную запись (пользователя Ivan) для подключения к серверу:
esr(config-l2tp)# username ivan password ascii-text simplepass
