ESR-Series. Руководство по эксплуатации. Версия 1.14.0
38
2.4.3 Конструктивное исполнение ESR-1511, ESR-1510
Передняя панель устройства ESR-1511
Внешний вид передней панелей показан на рисунке 9.

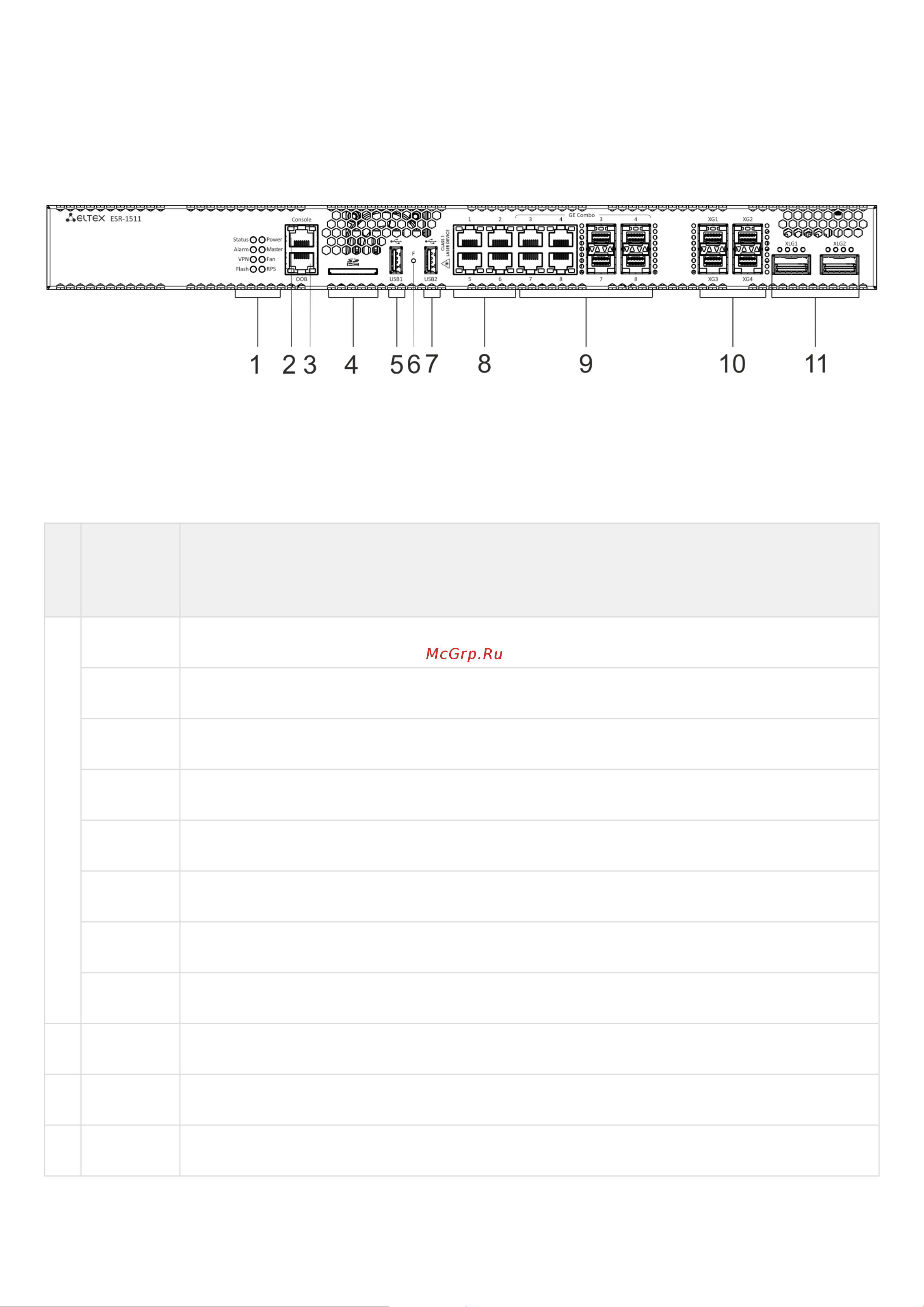

Рисунок 9 – Передняя панель ESR-1511
В таблице 13 приведен перечень разъемов, светодиодных индикаторов и органов управления,
расположенных на передней панели устройств ESR-1511.
Таблица 13 – Описание разъемов, индикаторов и органов управления передней панели ESR-1511
№ Элемент
передней
панели
Описание
1 Status Индикатор текущего состояния устройства.
Alarm Индикатор наличия и уровня аварии устройства.
VPN Индикатор режима работы в режиме VPN-шлюза (не используется в текущей версии).
Flash Индикатор активности обмена с накопителем данных – SD-картой или USB Flash.
Power Индикатор питания устройства.
Master Индикатор работы устройства в failover-режимах (не используется в текущей версии).
Fan Индикатор аварии вентиляторов.
RPS Индикатор резервного источника электропитания.
2 Console Консольный порт RS-232 для локального управления устройством.
3 OOB Ethernet-порт для управления маршрутизатором.
4 SD Разъем для установки SD-карт памяти.
