ESR-Series. Руководство по эксплуатации. Версия 1.14.0
158
•
•
•
•
•
1.
9.2.2 Пример настройки 1
Задача:

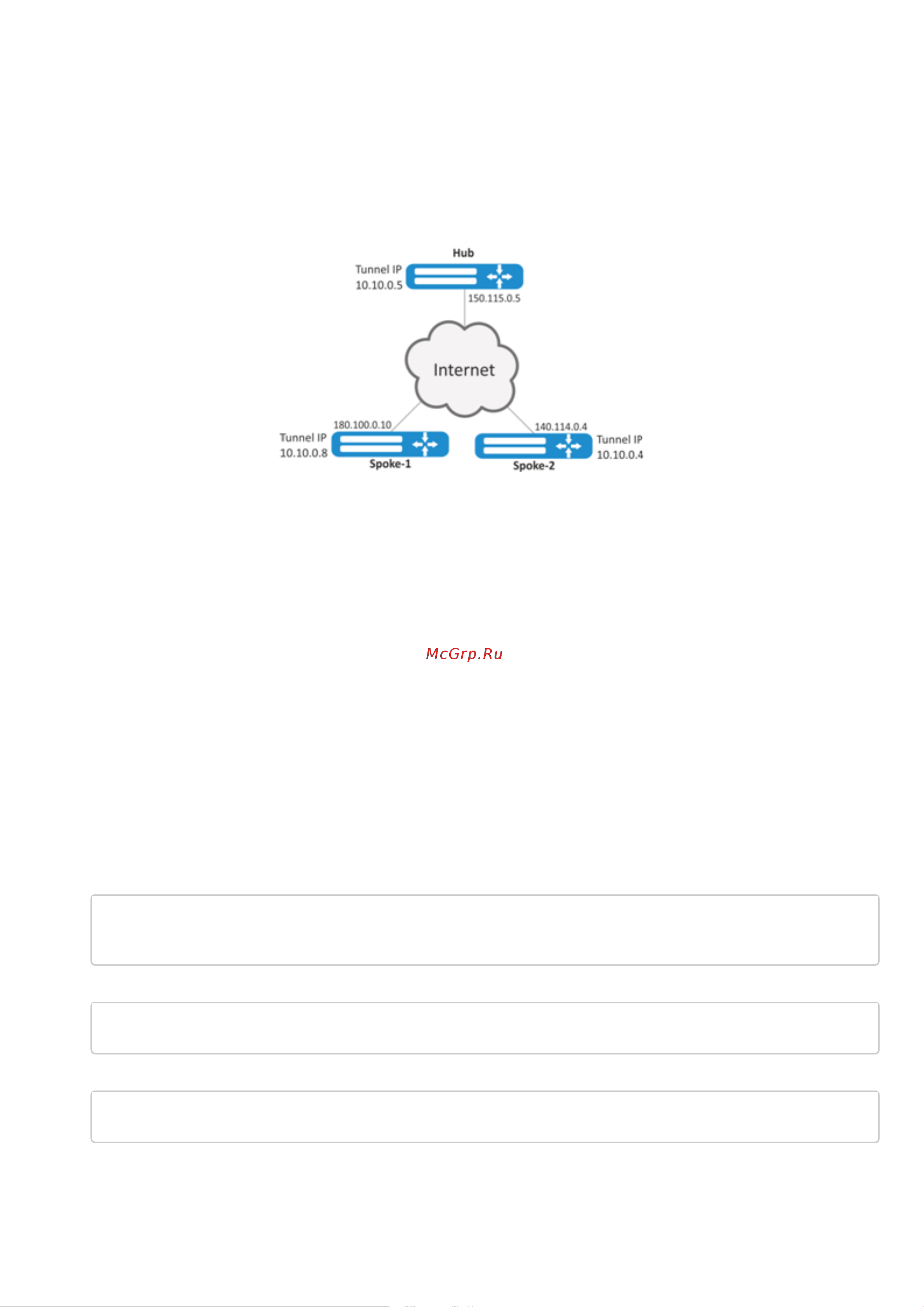

Организовать DMVPN между офисами компании, используя mGRE-туннели, NHRP (Next Hop Resolution
Protocol), протокол динамической маршрутизации (BGP), Ipsec. В нашем примере у нас будет HUB
маршрутизатор и два филиала. HUB – это DMVPN cервер (NHS), а филиалы – DMPVN клиенты (NHC).
Hub внешний IP-адрес — 150.115.0.5;
Spoke-1 внешний IP-адрес — 180.100.0.10;
Spoke-2 внешний IP-адрес — 140.114.0.4.
Параметры IPsec VPN:
IKE:
группа Диффи-Хэллмана: 2;
алгоритм шифрования: AES128;
алгоритм аутентификации: SHA1.
IPsec:
алгоритм шифрования: AES128;
алгоритм аутентификации: SHA1.
Решение:
Конфигурирование Hub
Создадим туннель GRE:
esr# configure
esr(config)# tunnel gre 5
Укажем IP-адрес интерфейса, граничащего с ISP:
esr(config-gre)# local address 150.115.0.5
Зададим значение MTU:
esr(config-gre)# mtu 1416
