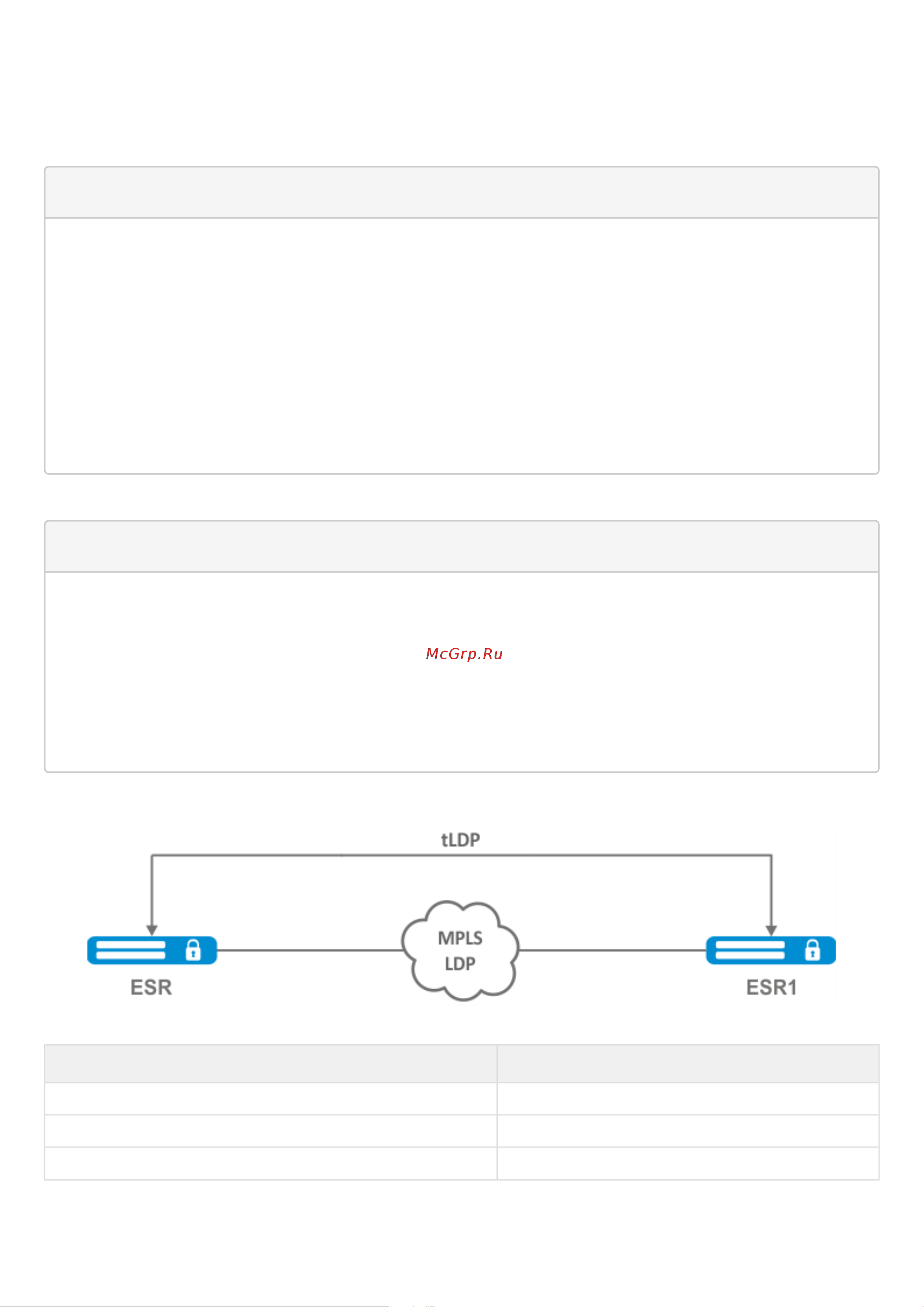

ESR-Series. Руководство по эксплуатации. Версия 1.14.0
312
Проверка:
Для просмотра hello-параметров:
ESR
ESR# sh mpls ldp discovery detailed
Local LDP ID: 4.4.4.4
Discovery sources:
Interfaces:
gigabitethernet 1/0/4:
Hello interval: 10 seconds
Transport IP address: 4.4.4.4
LDP ID: 1.1.1.1
Source IP address: 10.10.10.1
Transport IP address: 1.1.1.1
Hold time: 15 seconds
Proposed hold time: 40/15 (local/peer) seconds
Для просмотра параметров установленной TCP-сессии:
ESR
ESR# sh mpls ldp neighbor 1.1.1.1
Peer LDP ID: 1.1.1.1; Local LDP ID 4.4.4.4
State: Operational
TCP connection: 1.1.1.1:646 - 4.4.4.4:45414
Messages sent/received: 15/15
Uptime: 00:06:31
Peer holdtime: 150
Keepalive interval: 50
LDP discovery sources:
12.3 Конфигурирование параметров сессии в протоколе targeted-LDP
По умолчанию, для targeted LDP-сессии установлены следующие значения:
Параметр targeted-LDP
hello interval 5 секунд
Hold timer 45 секунд
Keepalive holdtime 180 секунд
