ESR-Series. Руководство по эксплуатации. Версия 1.14.0
369
•
•

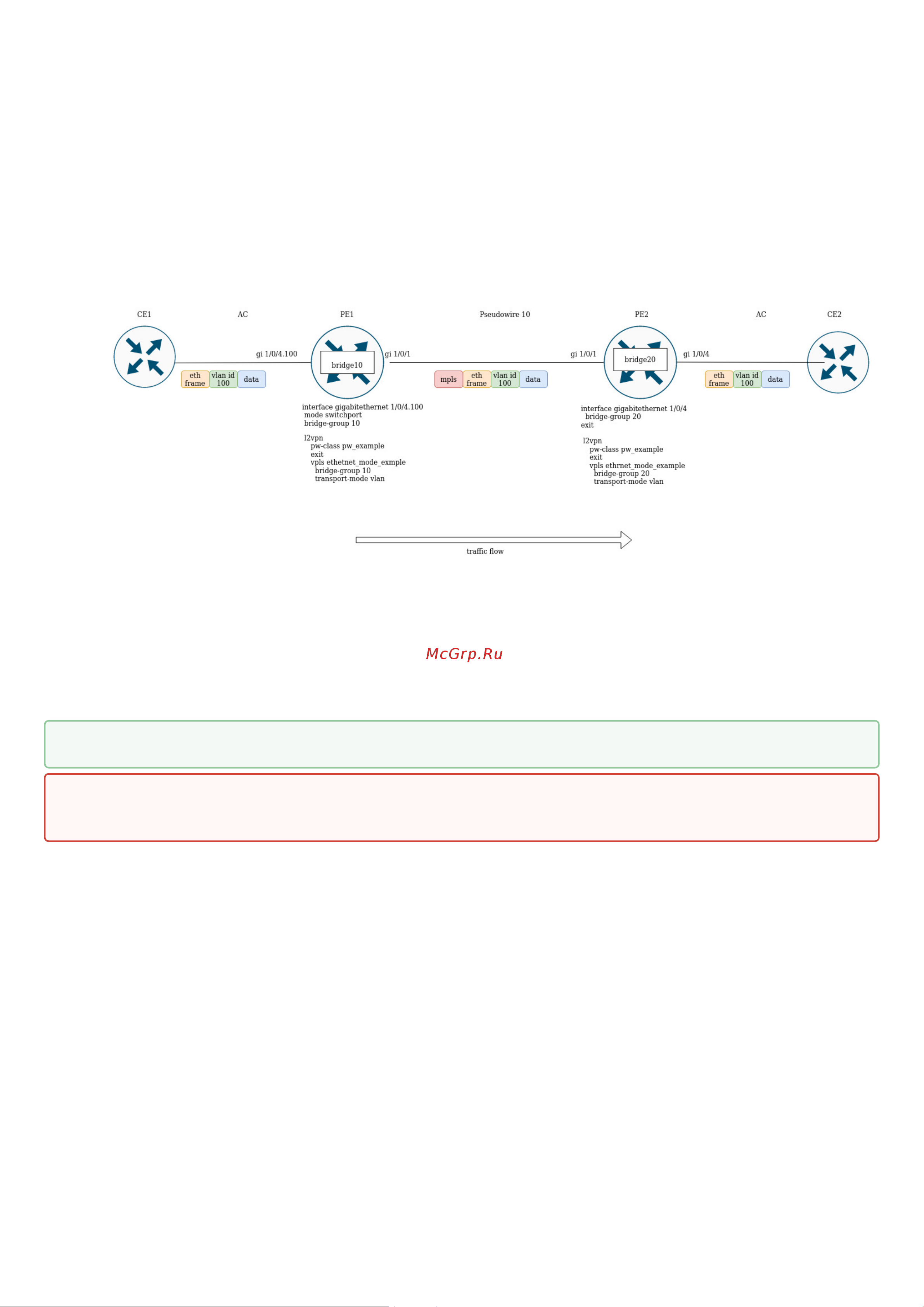

Предположим, PE1 и PE2 cконфигурированы в ethernet mode (Рисунок 2). Со стороны PE1 в бридж-домен
включен cабинтерфейс gigabitethernet 1/0/4.100,соответственно vlan-тег (vlan id 100) с входящего
трафика будет удален перед помещением в Pseudowire 10 (соответственно, восстановлен при трафике
в сторону АС). С другой стороны, AC на PE2, является интерфейсом, а значит, трафик будет проходить
без модификаций в обоих направлениях.
2. Vlan (Tagged) mode:
Если AC является сабинтерфейсом, то vlan-тег перед помещением в бридж сохраняется. При
выходе из бриджа vla-тег может быть сохранен или перезаписан в зависимости от конфигурации.
Если АС является интерфейсом, то модификация трафика не происходит в обоих направлениях.
12.10 Назначение MTU при работе с MPLS
Очень важно понимать и правильно сконфигурировать параметр MTU на интерфейсах через который
передается пакет. Это справедливо и для установки псевдопровода и для передачи сервисного
трафика.
Прежде всего, значение MTU участвует в сигнализации при построении псевдо провода как в LDP-
signaling, так и в BGP-signaling. В LDP-signaling MTU задается в рамках настройки pw - class:
Для сигнализации (LDP, BGP) значение MTU по умолчанию – 1500.
Значения MTU, участвующие в сигнализации, не влияют на фактический размер пакета,
проходящего по псевдо проводу.
