ESR-Series. Руководство по эксплуатации. Версия 1.14.0
541
17.2.2 Пример настройки
Задача:
Организовать учет трафика между зонами trusted и untrusted.
Решение:

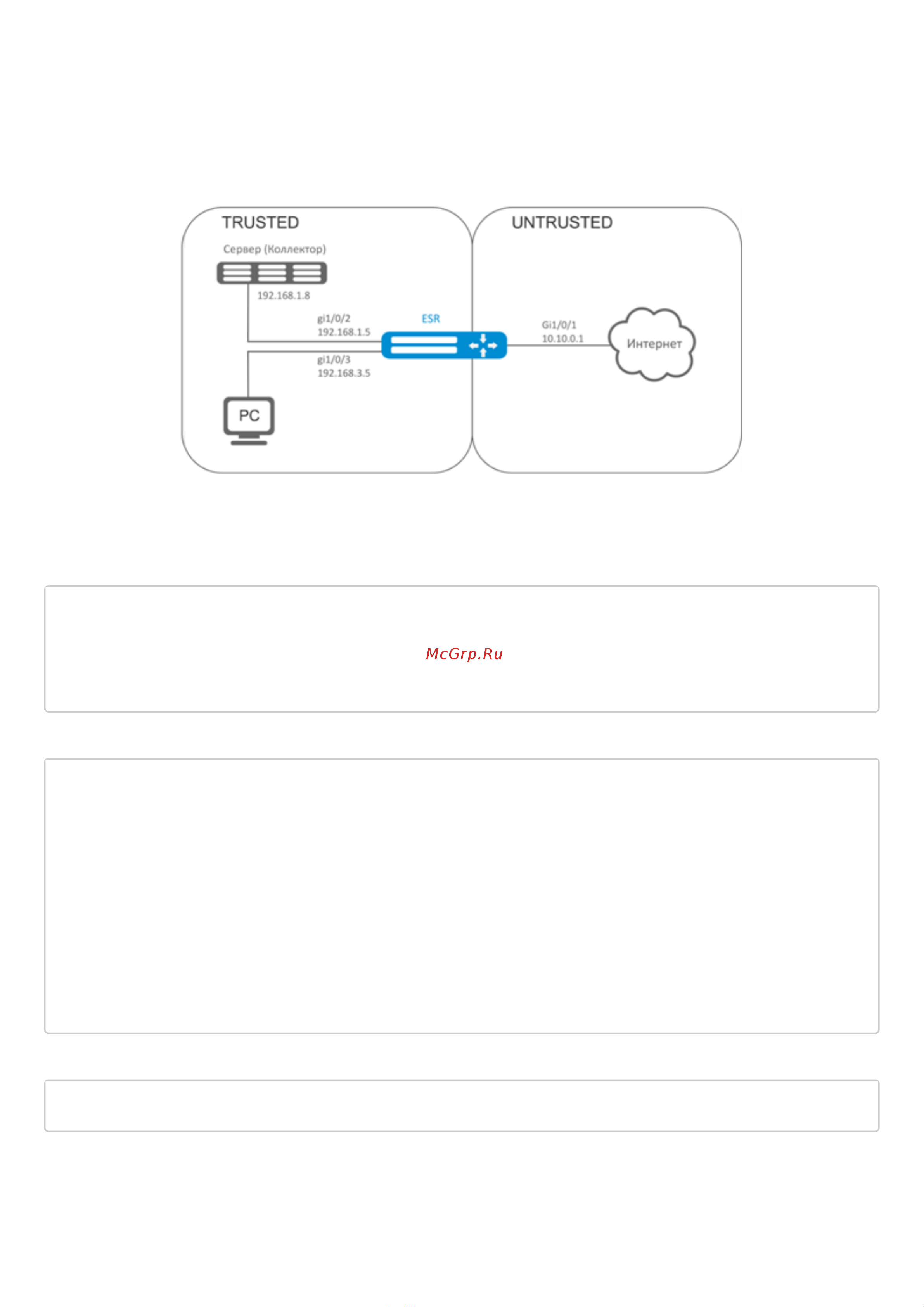

Для сетей ESR создадим две зоны безопасности:
esr# configure
esr(config)# security zone TRUSTED
esr(config-zone)# exit
esr(config)# security zone UNTRUSTED
esr(config-zone)# exit
Настроим сетевые интерфейсы и определим их принадлежность к зонам безопасности:
esr(config)# interface gi1/0/1
esr(config-if-gi)# security-zone UNTRUSTED
esr(config-if-gi)# ip address 10.10.0.1/24
esr(config-if-gi)# exit
esr(config)# interface gi1/0/2-3
esr(config-if-gi)# security-zone TRUSTED
esr(config-if-gi)# exit
esr(config)# interface gi1/0/2
esr(config-if-gi)# ip address 192.168.1.5/24
esr(config-if-gi)# exit
esr(config)# interface gi1/0/3
esr(config-if-gi)# ip address 192.168.3.5/24
esr(config-if-gi)# exit
Укажем IP-адрес коллектора:
esr(config)# sflow collector 192.168.1.8
