ESR-Series. Руководство по эксплуатации. Версия 1.14.0
145
И укажем принадлежность интерфейсов к зоне безопасности:
esr-21-2(config)# interface serial 1/0/2
esr-21-2(config-serial)# security-zone xx
esr-21-2(config-serial)# exit
esr-21-2(config)#
Задача 2:

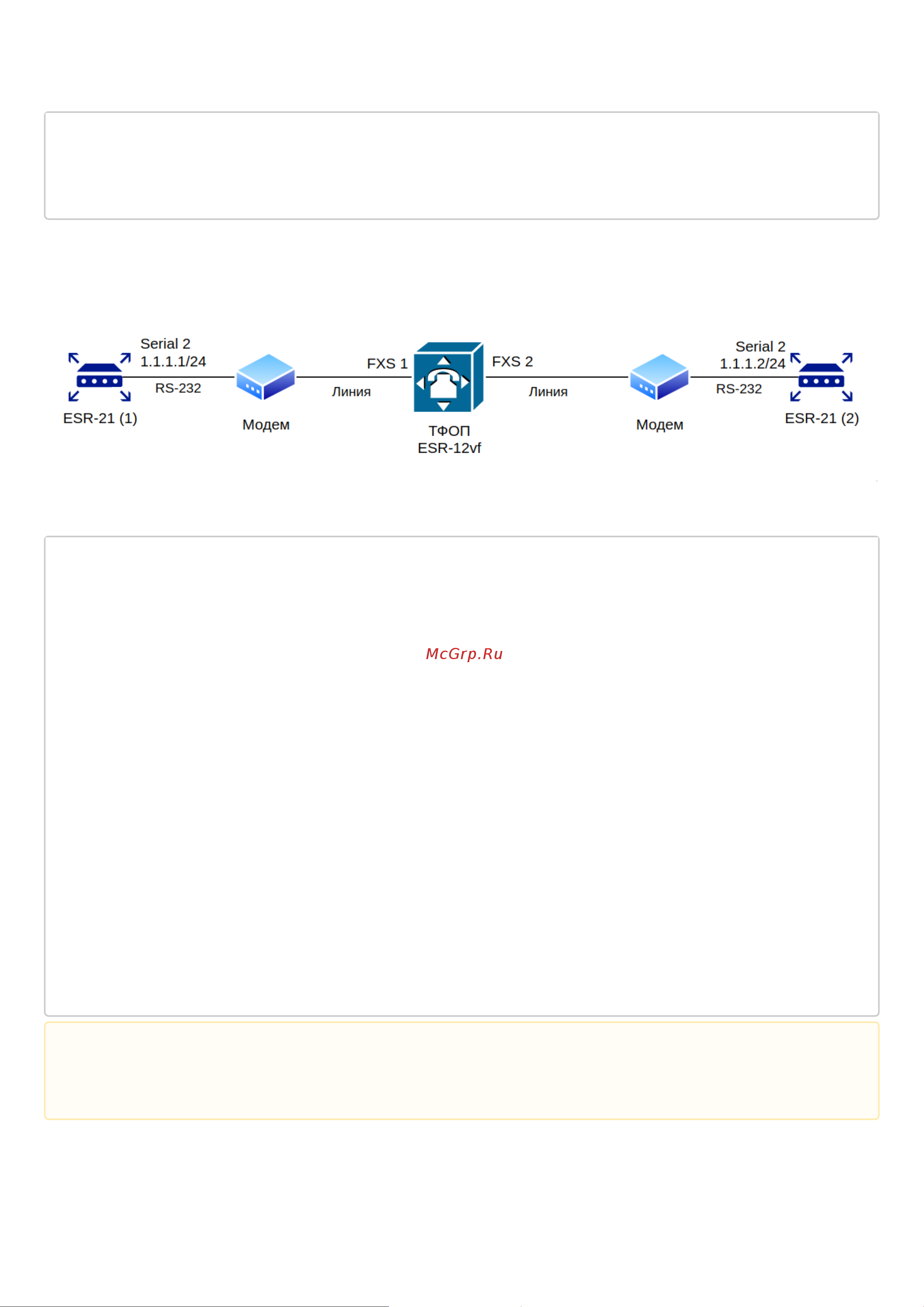

Настроить IP-связность между двумя ESR на Serial-порту, используя модемы в режиме Dial-Up и
телефонную сеть общего пользования (ТФОП)
В качестве эмуляции ТФОП используется ESR-12VF с нижеприведенной настройкой:
dialplan pattern factory_test
description "dialplan for factory test"
pattern "S5, L5 (00[1-3]@{local} | [xABCD*#].S)"
enable
exit
sip profile 1
dialplan pattern "factory_test"
enable
proxy primary
enable
ip address proxy-server 192.0.2.5
registration
ip address registration-server 192.0.2.5
exit
exit
interface voice-port 1
sip user phone 001
profile sip 1
exit
interface voice-port 2
sip user phone 002
profile sip 1
caller-id mode fsk-bell
exit
Решение:
Сконфигурировать первый ESR-21
•
•
Проверена совместимость с модемами
Modem ZyXEL OMNI 56K (MINI)
Modem Acorp-M56SCD
