Eltex ESR-1511 [554/600] Настройка syslog
![Eltex ESR-1511 [554/600] Настройка syslog](/views2/1832180/page554/bg22a.png)
ESR-Series. Руководство по эксплуатации. Версия 1.14.0
554

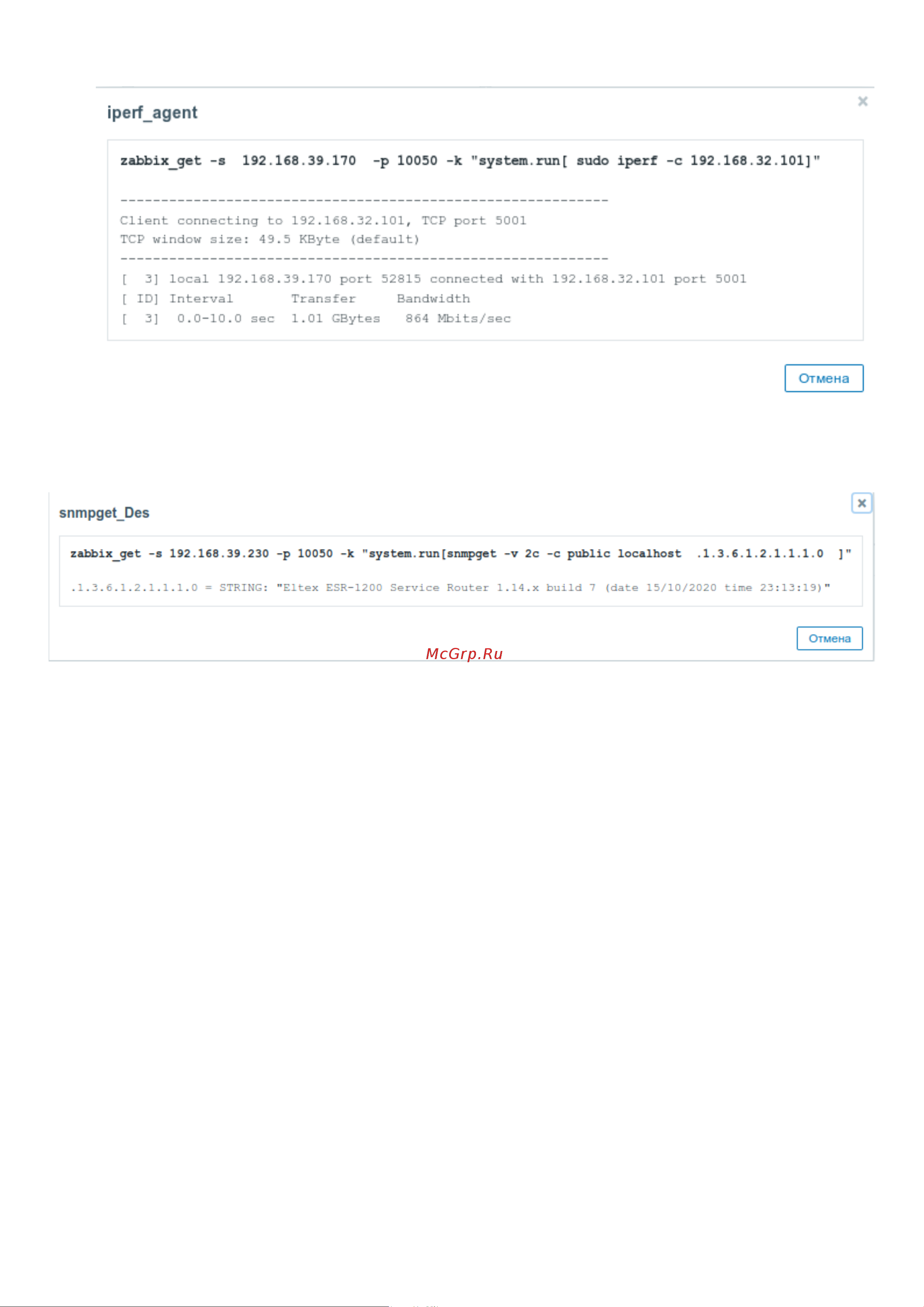

Пример выполнения команды Iperf:
Кроме того, возможно выполнение команд не требующих привилегий , таких как : snmpget, cat, pwd,
wget и другие.
Пример выполнения команды snmpget:
17.5 Настройка Syslog
Syslog (англ.System Log— системный журнал) — стандарт отправки и регистрации сообщений о
происходящих в системе событиях, используется в сетях, работающих по протоколу IP.
