ESR-Series. Руководство по эксплуатации. Версия 1.14.0
497
•
•
•
•
•
•
Шаг Описание Команда Ключи
14 Переопределить значение поля MSS
(Maximum segment size) во входящих
TCP-пакетах (не обязательно).
esr(config-pppoe)# ip tcp adjust-
mss <MSS>
<MSS> – значение MSS,
принимает значения в
диапазоне [500..1460].
Значение по умолчанию: 1460
15 Включить запись статистики
использования текущего туннеля (не
обязательно).
esr(config-pppoe)# history
statistics
Также для PPPoE-клиента возможно настроить:
QoS в базовом или расширенном режимах (см. раздел Управление QoS);
Proxy (см. раздел Проксирование HTTP/HTTPS-трафика);
Мониторинг траффика (см. разделы Настройка Netflow иНастройка sFlow).

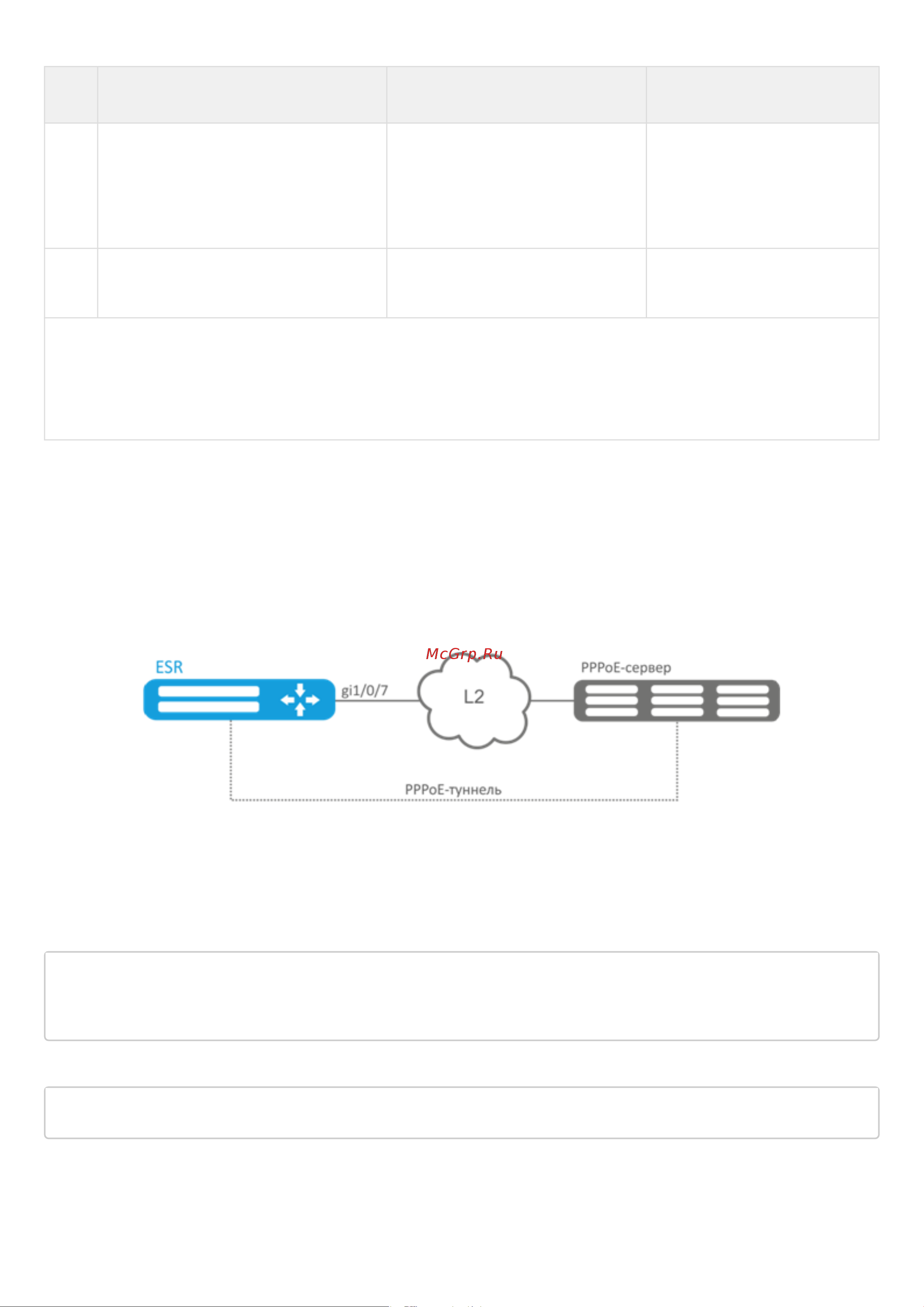

15.4.2 Пример настройки
Задача:
Настроить PPPoE-клиент на маршрутизаторе.
Учетные записи для подключения – tester;
Пароли учетных записей – password;
Подключение должно осуществляться с интерфейса gigabitethernet 1/0/7.
Решение:
Предварительно настроить PPPoE-сервер с учетными записями.
Зайдем в режим конфигурирования PPPoE-клиента и отключим межсетевой экран:
esr# configure
esr(config)# tunnel pppoe 1
esr(config-pppoe)# ip firewall disable
Укажем пользователя и пароль для подключения к PPPoE-серверу:
esr(config-pppoe)# username tester password ascii-text password
