ESR-Series. Руководство по эксплуатации. Версия 1.14.0
552
•
•
•

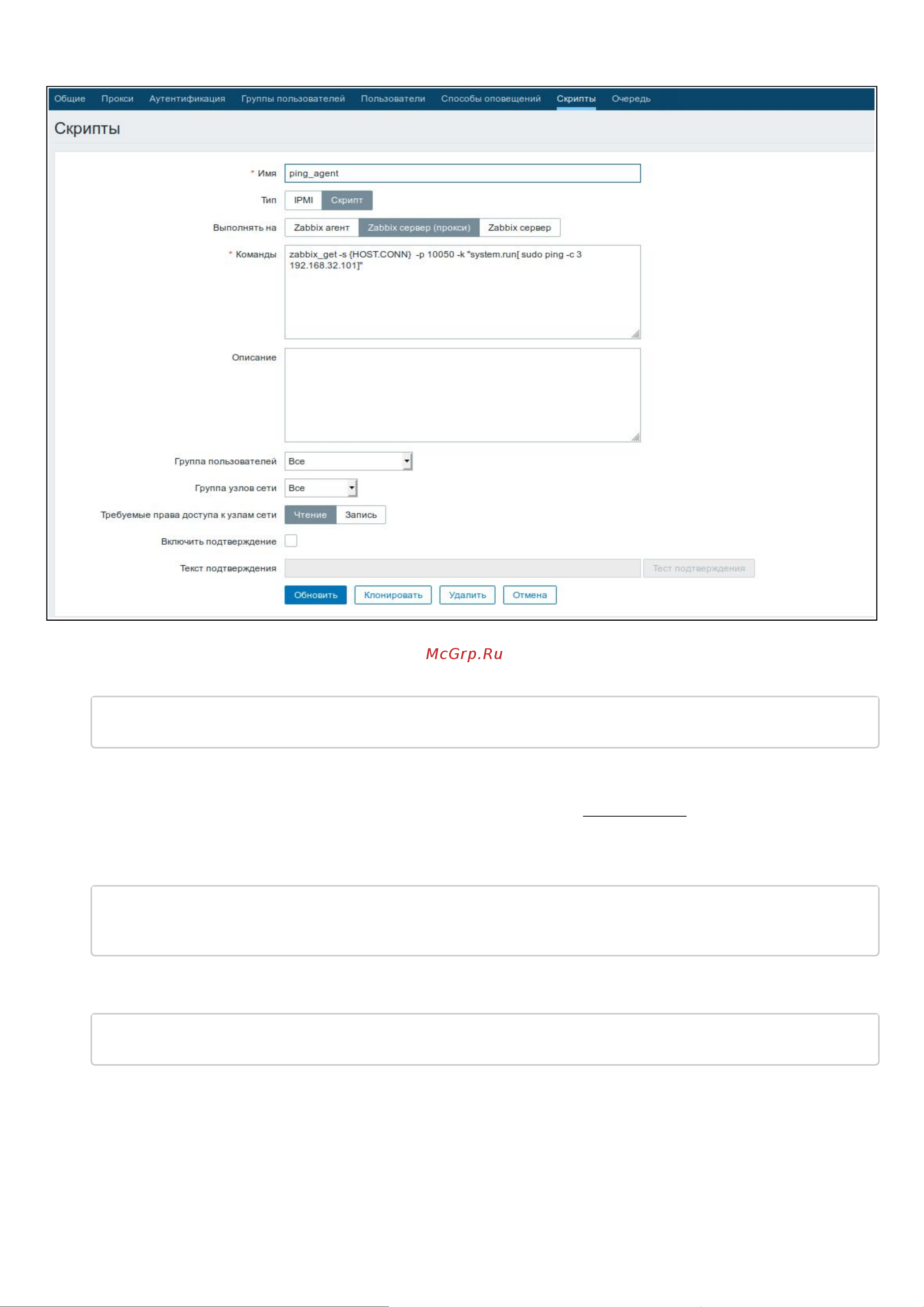

Создадим скрипт (Администрирование -> Скрипты-> Создать скрипт)
Маршрутизаторы ESR поддерживают выполнение следующих привилегированных команд:
Ping:
zabbix_get -s {HOST.CONN} -p 10050 -k "system.run[ sudo ping -c 3 192.168.32.101]"
Клиент (ESR), получивший данную команду от сервера, выполнит ping до заданного узла (в нашем
примере до 192.168.32.101), и вернет результат серверу.
Использование ключа "-c" с указанием количества пакетов в тесте - обязательно . Без данного ключа
команда ping не остановится самостоятельно и тест не будет считаться завершенным.
Ping в VRF:
zabbix_get -s {HOST.CONN} -p 10050 -k "system.run[sudo netns -exec -n backup sudo ping
192.168.32.101 -c 5 -W 2 ]"
Вышеупомянутая команда будет выполнена в заданном VRF с именем backup.
Fping
zabbix_get -s {HOST.CONN} -p 10050 -k "system.run[ sudo fping 192.168.32.101]"
Клиент (ESR), получивший данную команду от сервера, выполнит fping до заданного узла (в нашем
примере до 192.168.32.101), и вернет результат серверу.
