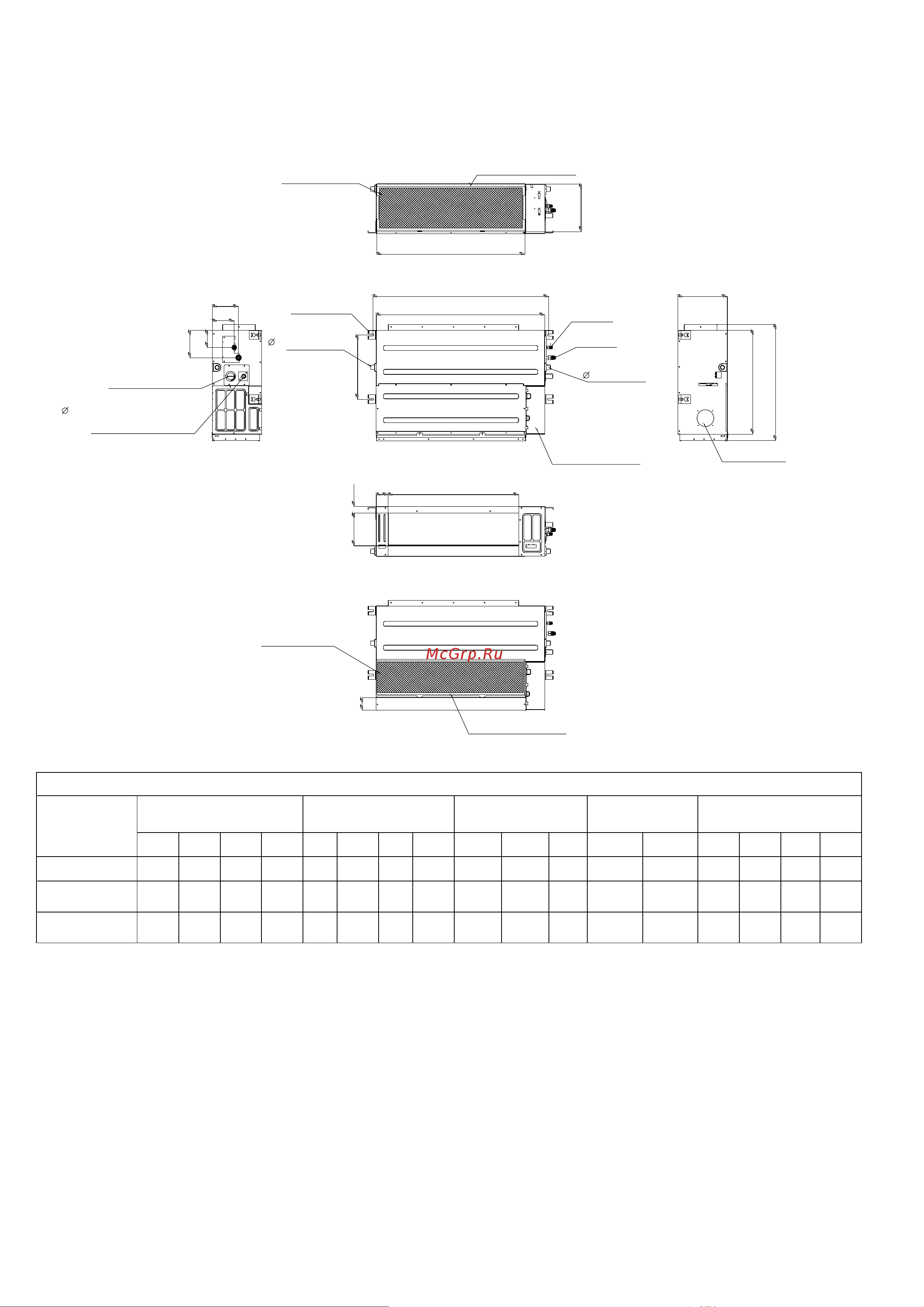

Канальные внутренние блоки RK-M07T5N - RK-M18T5N:
15
A
C
B
D
J
I
K
Воздушный фильтр
Вход воздуха с торца
FE
G
H
Блок управления
L
4 кронштейна
Газовый
трубопровод
Жидкостный
трубопровод
M
W1
W2
H1
H2
25 дренажый трубопровод
для насоса (опция)
Инспекционное окно
Подача свежего
воздуха
25 дренажный
трубопровод
25 Дренажный
трубопровод
Воздушный фильтр
Вход воздуха снизу
Единицы измер
ения: мм
Модель
Габаритные размеры
Выход воздуха Вход воздуха
Размеры для
кронштейнов
Размеры для труб
хладагента
A B C D E F G H I J K L M H1 H2 W1 W2
RK-M07-12T5N
700 200 450 570 65 493 35 119 595 200 80 740 350 120 143 95 150
RK-M12T5N 700 200 635 5
70
65 713 35 179 815 260 20 960 350 120 143 95 150
RK-M18T5N 880 210 674 5
70
65 713 35 179 815 260 20 960 350 120 143 95 150
