Установка дренажной трубы

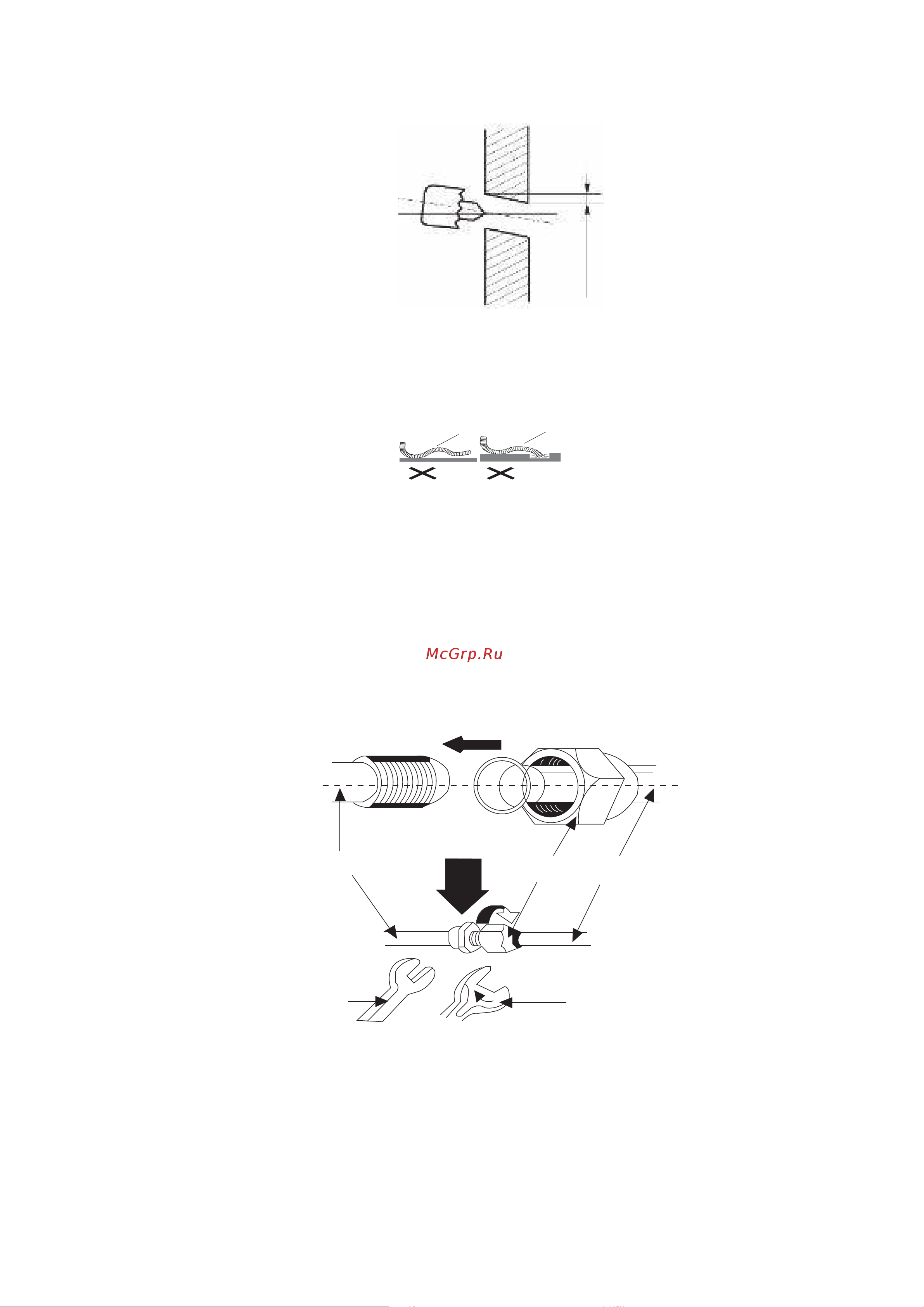

• Конденсат должен отводиться самотеком, для этого трубопровод должен идти под небольшим уклоном. Не
допускайте появления петель и изгибов трубопровода. При отводе конденсата в канализацию не допускайте,
чтобы трубопровод оканчивался в воде. Это может привести к протечкам конденсата.
ȾËÄØ
ÁÀ¼Áº
• При удлинении дренажной трубы надежно закрепите и заизолируйте место соединения, не допускайте того,
чтобы дренажная труба болталась.
УСТАНОВКА ТРУБОПРОВОДОВ
• Для подвода фреонопровода справа или слева удалите заглушку с нужной стороны блока. Сохраните заглуш-
ку вместе с документами на случай перемонтажа внутреннего блока.
• Для подключения фреонопровода сзади слева или сзади справа прокладывайте коммуникации так, как по-
казано на рисунках.
• Надежно соедините трубопроводы. Проверьте надежность соединений.
ËÉ̺ÇÈÉǻǽ»ÆÌËɾÆƾ¼Ç ºÄÇù
¼¹Âù
ËÉ̺¹
ÃÄ×Ð
ÃÄ×ÐÊǼɹÆÁоÆÁ¾Å
ÈÇÃÉÌËØÒ¾ÅÌÅÇžÆËÌ
