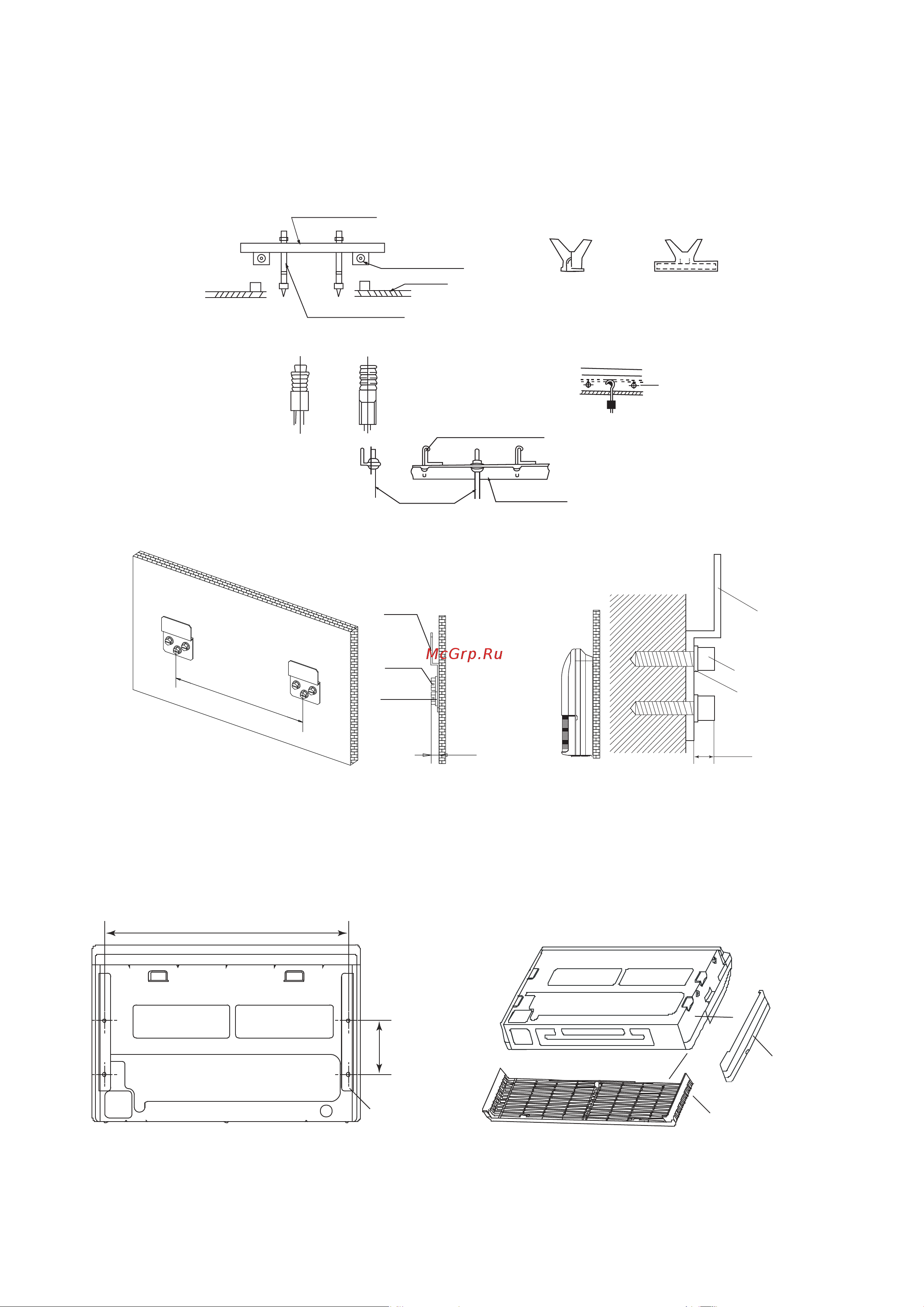

Dantex RK-M09C2N [27/67] Установка на стене
![Dantex RK-M09C2N [27/67] Установка на стене](/views2/1843590/page27/bg1b.png)
• Для проверки горизонтальности установки блока используйте уровень.
• Если блок неправильно установлен, то возможны проблемы с отводом конденсата. Это может привести к
протечкам.
• После того как позиция блока будет выверена, надежно зафиксируйте его, затяните гайки.
стальная балка
крючек
Саморезом
Дюбелем и шурупом
Поперечная балка
Подвесы блока
Подвесной потолок
Деревянный брус
ƐƱƾƺƹƹLJƱƭƷƺƶƴ
ƞƾƬƷLjƹƬNjƭƬƷƶƬ
ſƴƼƻƴǃƹƬNjƽƾƱƹƬ
ƒƱƼƱƮNjƹƹLJƵƭƼƿƽ
ƭƺƷƾLJ
ƽƾƬƷLjƹƺƵƿƯƺƷƺƶ
Установка на стене
D
Ухо
Саморез
Шайба
80ƸƸ
60ƸƸ
DŽƬƵƭƬ
ƽƬƸƺƼƱƳ
ƶƼƱƻƷƱƹƴƱ
• Прикрутите крепежные кронштейны к стене.
• Подвесьте внутренний блок на кронштейны.
• Для проверки горизонтальности установки блока используйте уровень.
• Если блок неправильно установлен, то возможны проблемы с отводом конденсата. Это может привести к
протечкам.
ƶƼƱƻƱƲƹƬNj
ƻƷƬƹƶƬ
ƻƷƬƽƾƴƹƬ
ƼƱDŽƱƾƶƬ
ƭƺƶƺƮƬNj
27
