Dantex RK-M09C2N [35/67] Развальцовка труб
![Dantex RK-M09C2N [35/67] Развальцовка труб](/views2/1843590/page35/bg23.png)
• Не сгибайте трубу более трех раз.
Согните соединительную трубку.
Отрежьте требуемую вогнутую часть по изгибу изоляционной трубы. Затем заизолируйте трубу (обмо-
тайте ее изоляционной лентой после сгибания). Во избежание повреждения изгибайте трубку по максимально
возможному радиусу.
Для того чтобы согнуть трубку по небольшому радиусу, используйте гибочное приспособление.
Установите трубы.
Просверлите отверстие в стенке (под размер стенной проходки, диаметром 90-105 мм), затем установите
соединительные фитинги, такие как стенная проходка и ее крышка. Надёжно привяжите кабели к соединитель-
ной трубе лентой. Не допускайте попадания воздуха внутрь трубы, так как это может привести к образованию
конденсата и его протечкам. Вставьте соединительную трубу через проходку в стене с наружной стороны. Со-
блюдайте осторожность, чтобы не повредить остальные трубопроводы.
Соедините трубы
При выполнении операций соединения и отсоединения труб необходимо использовать одновременно два гаеч-
ных ключа.
ªÇ¼ÆÁ˾ËÉ̺ÃÌÊÈÇÅÇÒÕ×
ÈÉÌ¿ÁÆÆǼÇËÉ̺ǼÁº¹
©¹ÊÈÉØÅÁ˾ÃÇÆ
¾
¥ÁÆÁŹÄÕÆÔÂɹ½ÁÌÊÅÅ

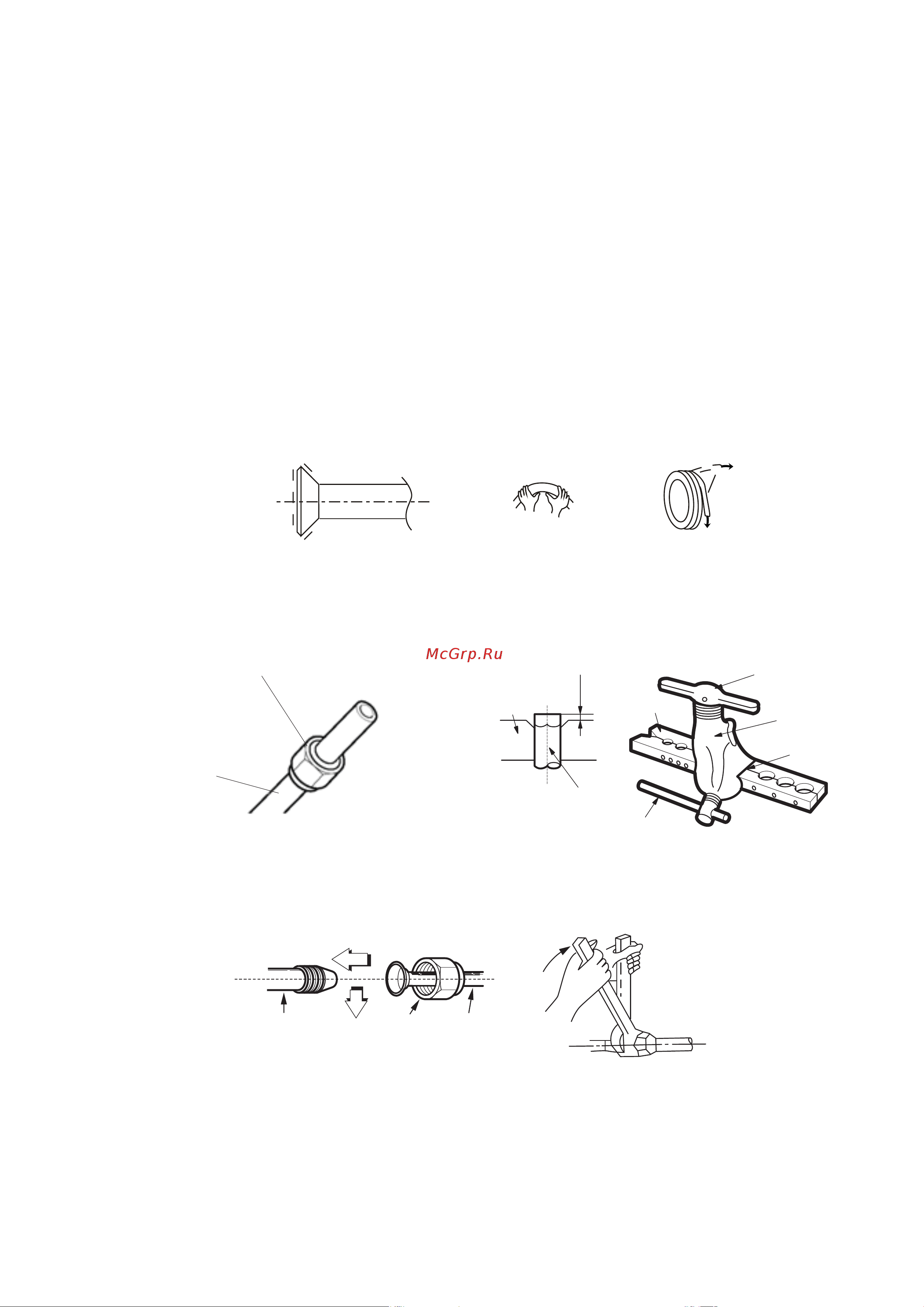

Развальцовка труб
• Перед развальцовкой труб не забудьте надеть на трубопроводы изоляцию и надеть гайки.
"A"
Медная труба
Накидная гайка
Ручка
Станина
Конус
Планка
Планка
Медная
труба
Рукоятка
зажима
Гайка
Труба
Трубопровод
внутреннего блока
• Отрежьте кромку трубы труборезом.
Внимание! Не используйте ножовку или лобзик для резки трубы. Это может привести к поломке обору-
дования из-за попадания опилок в трубопровод.
• Обработайте кромку трубы римером.
35
