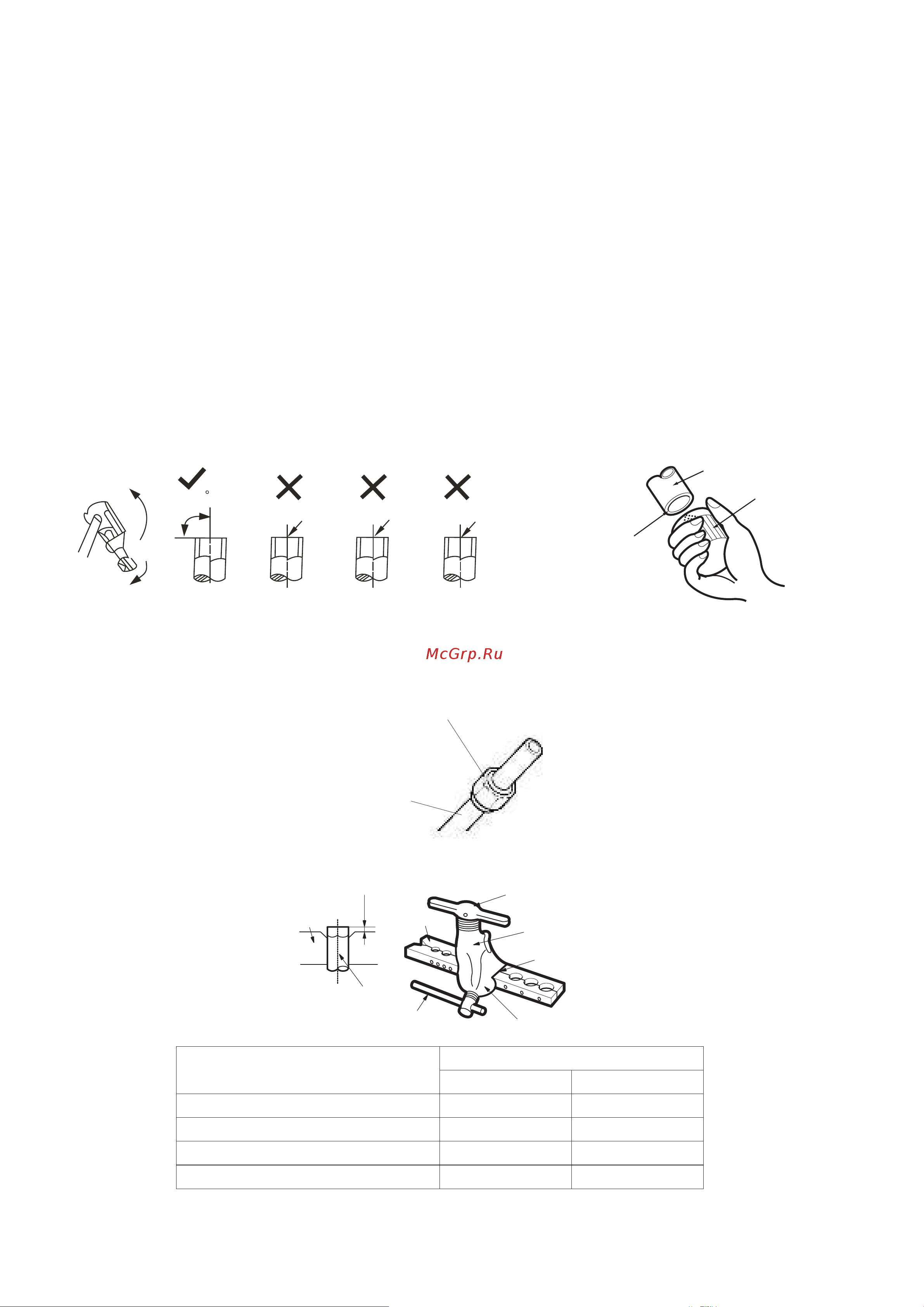

Крепление наружного блока
Подготовьте станину для крепления внутреннего блока и закрепите блок на станине с помощью 4 болтов Ø 8 или
Ø 10 мм. Помните, что в случае крепления станины к стене крепеж станины должен выдерживать трехкратную
нагрузку от расчетной (сумма масс наружного блока и станины умноженная на 3)! При необходимости укрепите
стену дополнительно или предусмотрите иной способ монтажа!
Подключение фреонопровода
Главной причиной утечек хладагента является некачественное соединение трубопроводов. Аккуратно и
тщательно выполняйте подготовку труб.
• Замерьте нужное количество трубы и кабеля.
• Отрежьте трубу. Предусмотрите дополнительное расстояние со стороны наружного блока. Трубы не должны
идти внатяг.
• Для резки труб используйте труборез. Если резать трубу ножовкой или отрезной машинкой, срез получиться
неровным, и возможно попадание опилок в трубу.
• Удалите заусенцы с трубы с помощью риммера. Для этого опустите зачищаемый конец трубы вниз, чтобы
опилки не попали внутрь трубы. Вращая риммер, полностью удалите заусенцы с трубы.
Скошенный
90C
Шероховатый
Заусенцы
Труба
Риммер
Срез
• Подготовьте гайки. Снимите их с труб на наружном и внутреннем блоках (либо распакуйте из упаковки,
данный вариант зависит от конкретной модели кондиционера), удалите заглушки, и наденьте гайки на трубы.
Помните, что после вальцевания это станет невозможным.
• Плотно зажмите медную трубу в вальцовочном приспособлении и развальцуйте трубы.
Плашка
Медная труба
Зажим
Метка
Конус
Скоба
Зажим
Плашка
"A"
Гайка
Медная туба
Диаметр трубопровода, мм
Размер А, мм
Максимальный Минимальный
Ø 6,35 1,3 0,7
Ø 9,53 1
,
6 1
,
0
Ø 12,7 1,8 1,0
38
Ø 15.8 2.4 2.2
