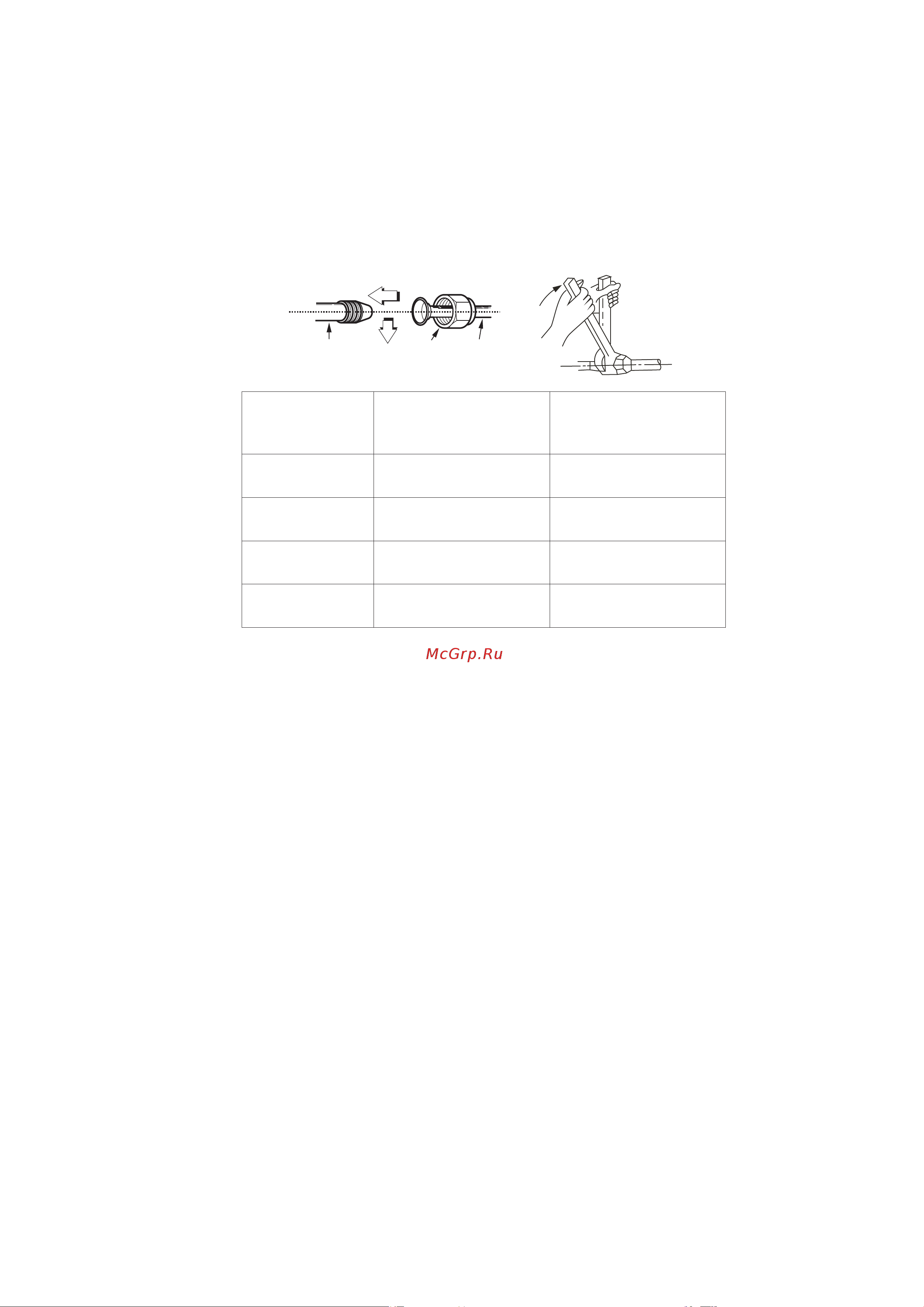

• Вставьте ровно одну трубу в другую. Накрутите гайку рукой, без усилий. Если гайка не закручивается рукой,
значит, Вы что-то сделали неправильно, попробуйте снова правильно выставить соосность трубопровода и
штуцера и снова наверните гайку рукой на 2-3 оборота. Если сразу же использовать гаечный ключ для за-
тяжки, то можно сорвать резьбу на штуцере. После этого штуцер потребует замены в условиях ближайшего
сервисного центра.
• Обожмите соединение гаечными ключами. Обязательно используйте два гаечных ключа для затяжки, чтобы
не свернуть трубы. Для правильного обжатия используйте динамометрический ключ с контролем момента
затяжки.
Труба внутреннего
Гайка
Фреонопровод
блока
Диаметр трубо-
провода, мм
Момент затяжки,
Нм/см
Дополнительный
момент затяжки,
Нм/см
Ø 6,35
1570
(160 кгс/см)
1960
(200 кгс/см)
Ø 9,53
2940
(300 кгс/см)
3430
(350 кгс/см)
Ø 12,7
4900
(500 кгс/см)
5390
(550 кгс/см)
Ø 15,8
7360
(750 кгс/см)
7850
(800 кгс/см)
39
