МОНТАЖ КАНАЛЬНОГО ВНУТРЕННЕГО БЛОКА

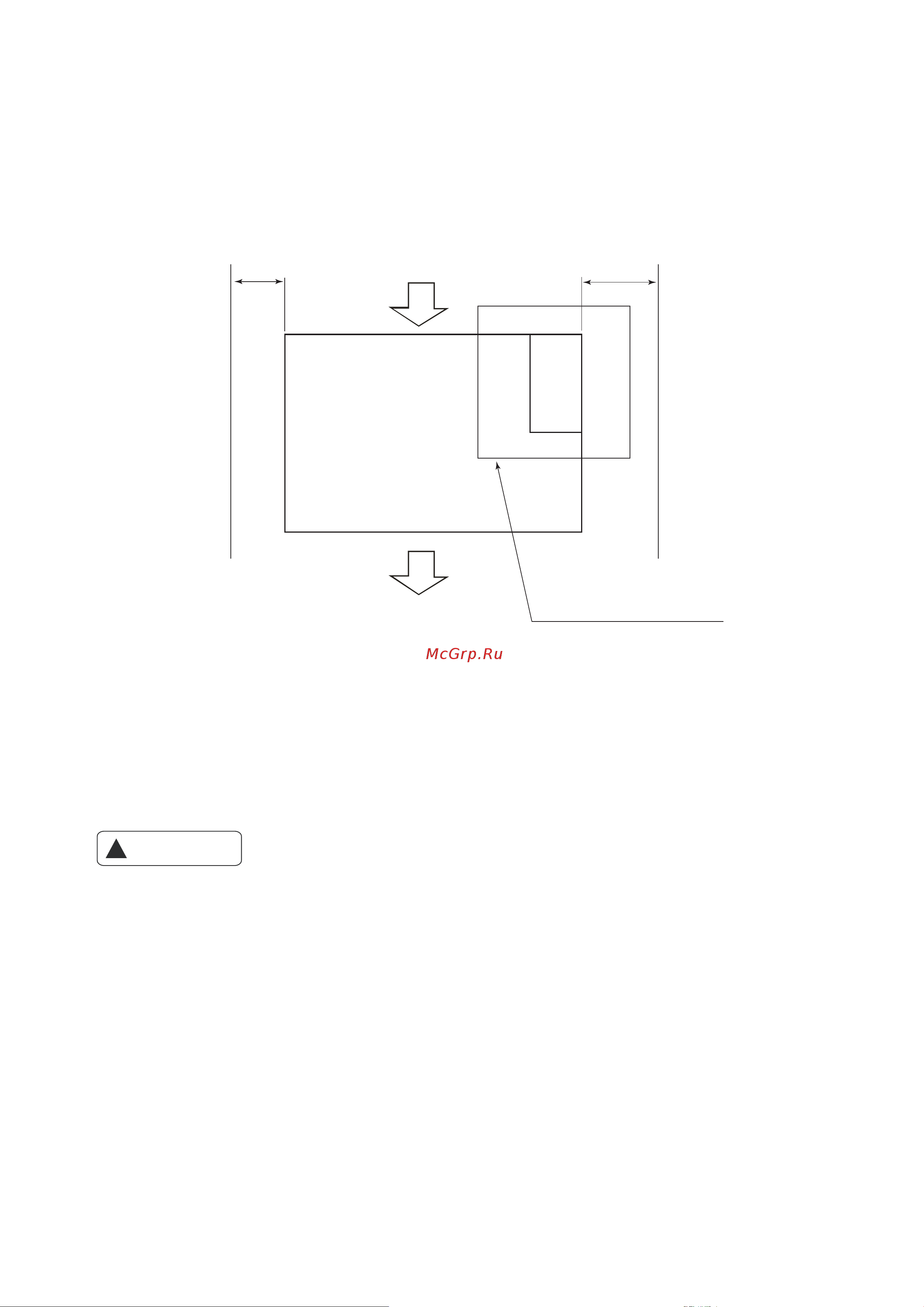

Пространство для установки
Убедитесь в наличии достаточного пространства для монтажа и обслуживания блока.
ƶƺƼƻƿƽ ƭƷƺƶƬ
ƹƬƻƼƬƮƷƱƹƴƱ
ƻƺƾƺƶƬ ƮƺƳưƿǁƬ
ƹƬƻƼƬƮƷƱƹƴƱ
ƻƺƾƺƶƬ ƮƺƳưƿǁƬ
ƷNJƶưƷNjƻƼƺƮƱƼƶƴ
0**ƸƸq0**ƸƸ
-**ƸƸ
ƴƷƴƭƺƷƱƱ
,**ƸƸ
ƴƷƴƭƺƷƱƱ
1. Используйте болты размером не менее, чем М10. Болт должен быть выполнен из углеродистой стали (оцин-
кованной или обработанной для защиты от ржавчины) или из нержавеющей стали;
2. по подготовке потолка проконсультируйтесь со строителем;
3. закрепите подвешивающий болт соответствующим материалу потолка образом и убедитесь, что он прочно
закреплен.
ƑƚƖƙƏƚƖƓ
!
• Подключенные к блоку воздуховоды должны быть равномерно закреплены. Не переносите вес воздуховода
на внутренний блок.
• Гибкое соединение блока с воздуховодами снизит уровень возможных вибраций.
• Рассчитывайте воздуховоды с учетом статического давления внутреннего блока.
• Для снижения звукового давления используйте шумоглушители.
29
